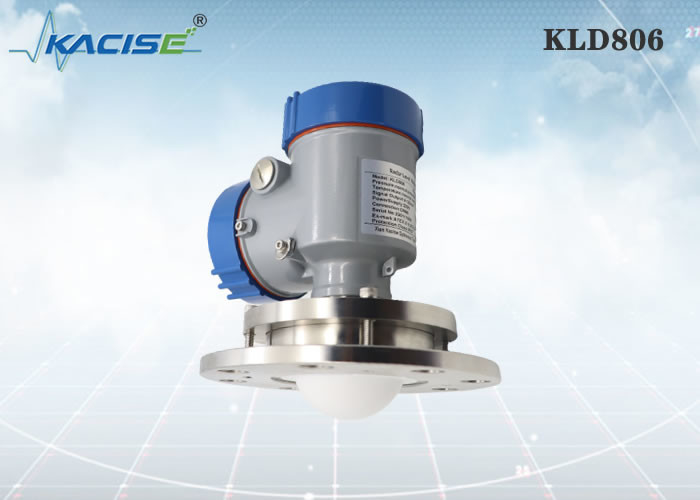

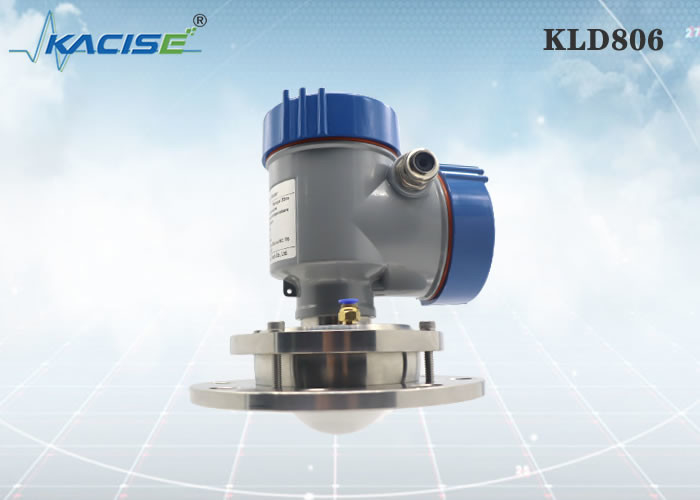

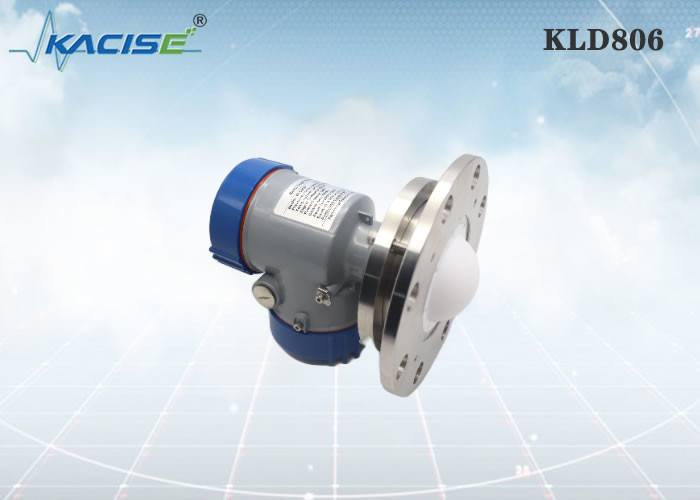

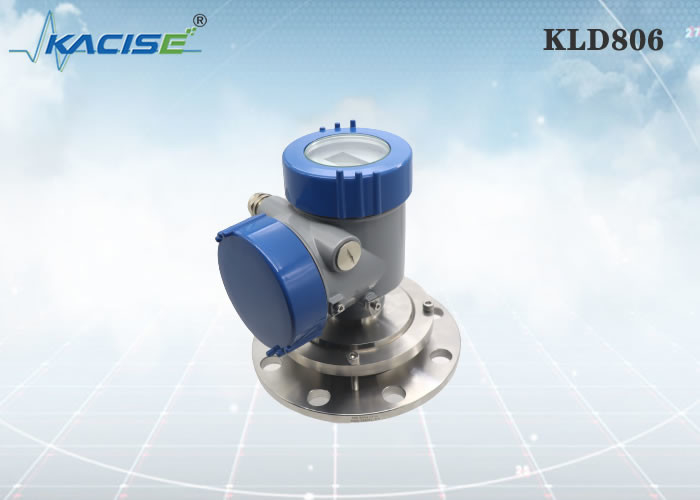

Name: Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD806
Price: 1,000.00 USD
Availability: InStock

Para casa > produtos > Medidor de nível de fluido >

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão

Sensor nivelado do radar do armazém da grão

Transmissor nivelado material contínuo 76mm do radar

Sensor nivelado do radar DN100

Lugar de origem:

China

Marca:

KACISE

Certificação:

Número do modelo:

KLD806

Contacte-nos

Solicite um orçamento

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão

Detalhes do produto

Meio:

contínuo, recipiente de armazenamento, recipiente do processo, aplicação forte da poeira

Escala de medição:

0.3m~10/20/30/60/100m

Conexão do processo:

≥ DN100 da flange

Temperatura do processo:

-40~110℃

Pressão do processo:

-0.1~0.3MPa

Tamanho da antena:

antena de lente de 76mm (remoção opcional)

Material da antena:

PTFE

Precisão:

±5mm

Classe da proteção:

IP67

Frequência de centro:

80GHz

Ângulo de lançamento:

3°

Fonte de alimentação:

DC24V/DC12~24V /AC220V

Embalagem:

de alumínio/plástico/de aço inoxidável

Saída do sinal:

4… 20mA/HART protocol/RS485 Modbus

Destacar:

Sensor nivelado do radar do armazém da grão

Transmissor nivelado material contínuo 76mm do radar

Sensor nivelado do radar DN100

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

Caixa

Tempo de entrega

5-8 dias do trabalho

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Habilidade da fonte

100+

PRODUTOS CONEXOS

Vídeo

Controlador de exibição da série KDI que suporta comunicação multi-máquina

Obtenha o melhor preço

Vídeo

Controlador de exibição da série KDI com interface aberta de configuração de parâmetros internos, alta precisão e resolução de 0,1

Obtenha o melhor preço

Vídeo

Controlador de exibição de medição da série KDI com comutação de entrada de índices múltiplos e compensação de temperatura

Obtenha o melhor preço

Vídeo

Controlador de display de coluna de luz da série KDI com medição digital e analógica

Obtenha o melhor preço

Contacte-nos

86--17719566736

Contacte agora

Descrição do produto

Sensor nivelado do radar de KLD806 80G FM

Introdução

A medida nivelada do radar do silo usa um gerador de pulso e um sensor da suficiência do escaninho da grão para determinar o nível de sólidos atuais no silo. O pulso está transmitido abaixo de um cabo ou de uma haste do contato, a seguir retorna quando encontra a mudança no dielétrico marcado pelo deslocamento do ar à grão.

Característica

80GHz de alta frequência, mais foco
Um tipo de antena de PTFE, nenhum cabo, haste, ou estrutura da gota.
Apropriado para aplicações longas/altas/estreitas
Não afetado por mudanças, por poeira ou por vapores de temperatura
A constante dielétrica > 2 é recomendada
Serviço pequeno do OEM do grupo do apoio

KLD806

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 0

Meio: contínuo, recipiente de armazenamento, recipiente do processo,

aplicação forte da poeira

Escala de medição: 0.3m~10/20/30/60/100m

Conexão do processo: ≥ DN100 da flange

Temperatura do processo: -40~110℃

Pressão do processo: -0.1~0.3MPa

Tamanho da antena: antena de lente de 76mm (remoção opcional)

Material da antena: PTFE

Precisão: ±5mm

Classe da proteção: IP67

Frequência de centro: 80GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois-fio /DC24V

/DC12 de quatro fios ~24V

/AC220V de quatro fios

Embalagem: de alumínio/plástico/de aço inoxidável

Saída do sinal: protocolo de /4...20mA/HART do dois-fio

4… 20mA/de quatro fios RS485 Modbus

Dimensões

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 1

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 2

A instalação

a instalação 1.Flange

Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.

①plano de referência

②centro da embarcação ou linha central da simetria

a instalação 2.Hoisting

Exigências da instalação

Ao instalar o instrumento, evite instalá-lo acima da entrada material, e tente evitar os vários objetos que afetam o sinal, tal como a agitação de pás, etc.

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 7

Sob condições de trabalho extremamente complexas, o instrumento pode trabalhar normalmente se não há nenhum obstáculo na área com um raio de 20cm centrados no ponto da instalação.

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 10

Diagrama de conexão da instalação:

A altura máxima H do carretel da instalação máxima depende do diâmetro D do carretel da instalação e do tamanho do ângulo de lançamento do produto.

A conexão demasiado longa da instalação afetará o desempenho do radar.

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 11

Dimensões

Dimensão de encaixotamento
Unidade no milímetro:

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 12

Produção:

Sensor nivelado do radar KLD806/transmissor para medir o armazém do material contínuo e da grão 13

A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.
O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
