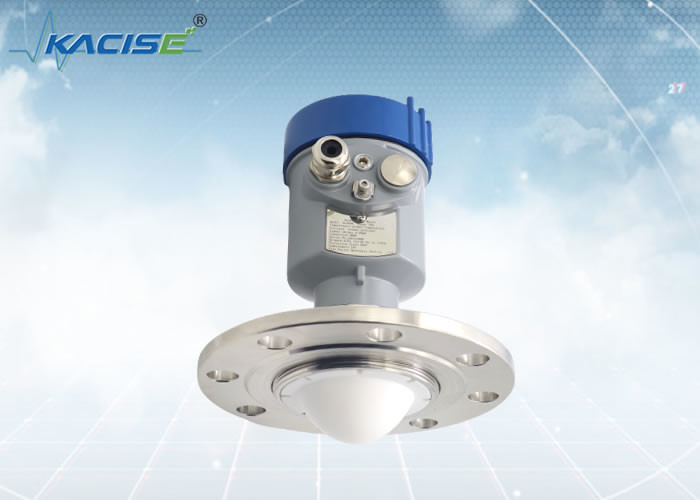

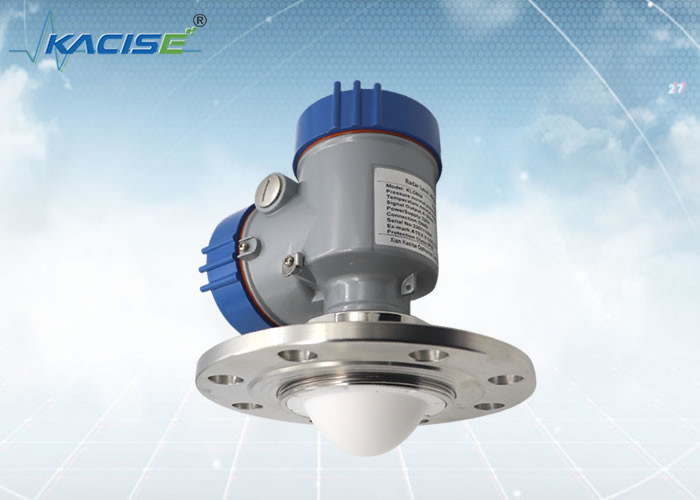

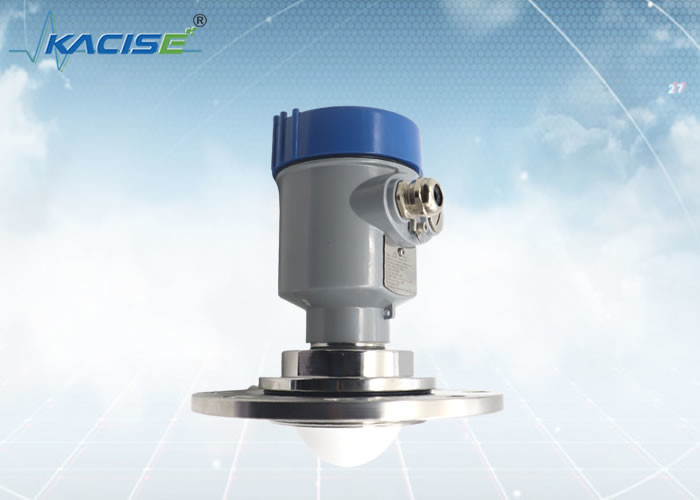

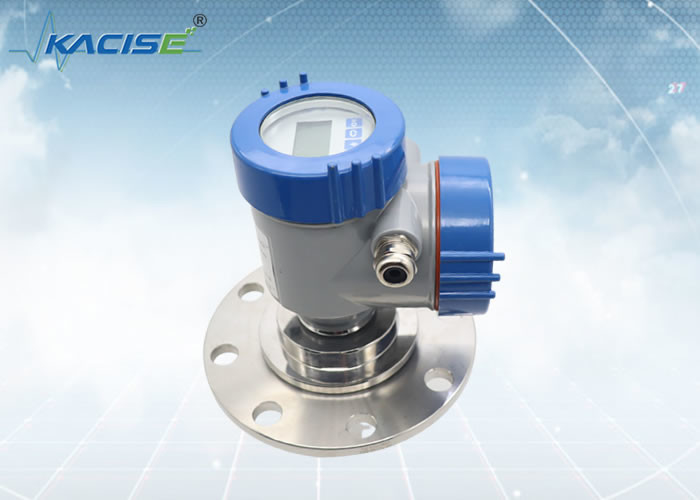

Intrinsecamente transmissor nivelado montado flangeado cofre forte do radar KLD804 mais de alta resolução

Sensor nivelado do radar de KLD804 80G FM

Introdução

Produto do radar da onda FMCW da modulação de frequência de KLD804 76-81GHz (igualmente chamou o radar da onda de milímetro), usa uma faixa de onda do milímetro com alta frequência, pode detectar alvos menores e conseguir um posicionamento mais preciso do que o radar de micro-ondas com confidencialidade mais de alta resolução e mais forte. Consequentemente, tem aplicações importantes na detecção interurbana do alvo, fumo e ambiente forte da poeira, imagem latente interurbana, imagem latente multi-espectral, etc.

Característica

(1) baseado na microplaqueta auto-em desenvolvimento da radiofrequência da milímetro-onda para conseguir uma arquitetura mais compacta da radiofrequência;
(2) relação de relação sinal-ruído mais alta, quase não afetada por flutuações niveladas;
(3) a precisão da medida é a precisão do milímetro-nível (1mm), que pode ser usada para a medida do metrologia-nível;
(4) a área cega da medida é pequena (3cm), e o efeito de medir o nível líquido de tanques de armazenamento pequenos é melhor;
(5) o ângulo de feixe pode alcançar 3°, e a energia é mais focalizada, eficazmente evitando a interferência falsa do eco;
(6) o sinal de alta frequência, podido eficazmente medir o nível de meio com baixa constante dielétrica (ε≥1.5);
(7) antiparasitários fortes, quase não afetados por mudanças da poeira, do vapor, da temperatura e da pressão;
(8) a antena adota a lente de PTFE, que é material anticorrosivo e anti-pendurando eficaz;
(9) apoie a eliminação de erros remota e a elevação remota, para reduzir o tempo de espera e para melhorar a eficiência do trabalho;
(10) apoia o telefone celular Bluetooth que elimina erros, que é conveniente para o trabalho de manutenção de pessoais no local.

Dimensão de encaixotamento

Unidade no milímetro:

Método da instalação

A instalação da flange

Ao usar a instalação da flange, a distância mínima entre o instrumento e a parede do tanque deve ser 200mm.

• plano de referência
• centro da embarcação ou linha central da simetria

Içando a instalação

Nota: Evite por favor a vibração, a interferência eletromagnética forte e as cargas durante a instalação.

Método do desalinhamento:
1. calibração em linha: o equipamento de processo no local precisa de parar a produção;
2. calibração do ponto de referência: ajuste completo;
3. calibração superior do computador: 250Ω o resistor, conversor do cervo, relação de USB é exigido.

Definição da relação de comunicação 4G remota

• Relação de comunicação: A relação de comunicação RS485 e o protocolo de Modbus-RTU são apoiados.
• Relação física: a relação M20 industrial padrão é conectada sem emenda com o equipamento do instrumento.
• Material: 304 de grande resistência escudo de aço inoxidável, dustproof e à prova de explosões
• Transmissão remota: a transmissão sem fio remota incorporado é conectada sem emenda com a plataforma da nuvem de Feilian.
• Características de software: PC do apoio e terminal móvel para ver diretamente dados.
• Categoria da proteção: categoria industrial IP67 da proteção.
• Condições do serviço: temperatura ambiental: - 20 ℃ - temperatura relativa de 70 ℃: 5-85%.
• Temperatura de armazenamento: - 40 ℃ - ℃ 85.
• Tensão entrada: fonte de alimentação larga da tensão do apoio 12~24V. [Exigência de poder do poder supply>10W, isto é, corrente de saída do ≥ 1A da fonte de alimentação]
• Corrente do consumo de potência: medido sob a fonte de alimentação 24V:
• Transmissão de uma comunicação: média 30mA~60mA
• Apoio em linha: 15mA~20mA na média
• Rode em marcha lenta off-line: 10mA~20mA na média

A tecnologia Co. do Optronics de Xi'an Kacise, Ltd considera-se um fornecedor e um fabricante da solução. Nós oferecemos a flexibilidade máxima e uma oferta custo-aperfeiçoada para nossos clientes do OEM.

O que nós poderíamos fornecer:
A escala inclui a versão do escudo/cor personalizada, o tipo da linha (linha de G-Thread/NPT), o software, cópias, o manual e o catálogo personalizados. Se você está interessado na instalação em seu lado, o módulo do radar está disponível certamente.
