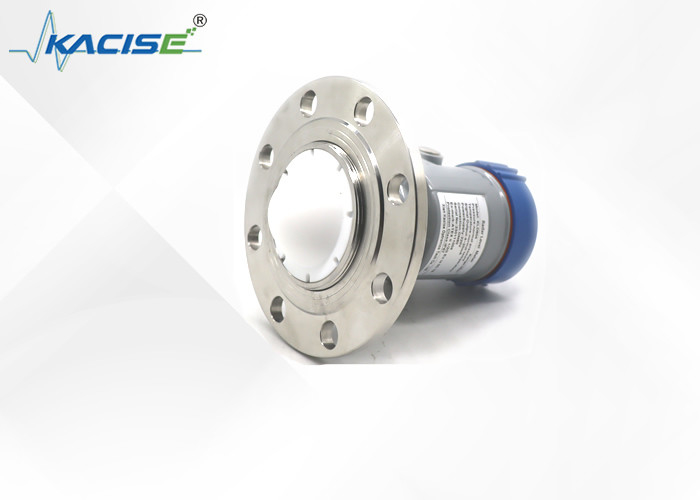

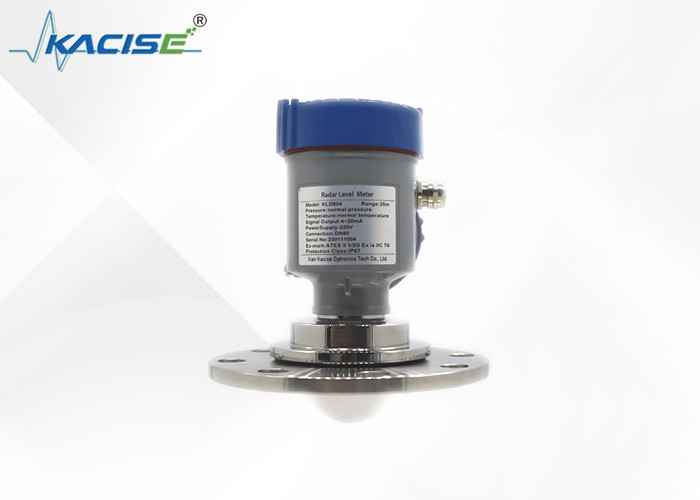

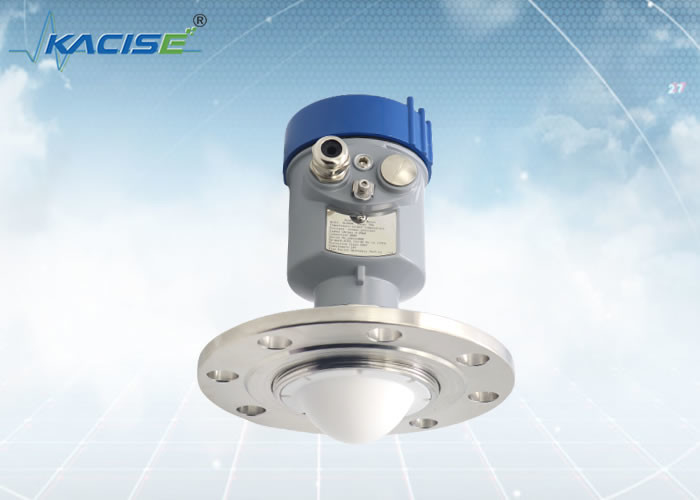

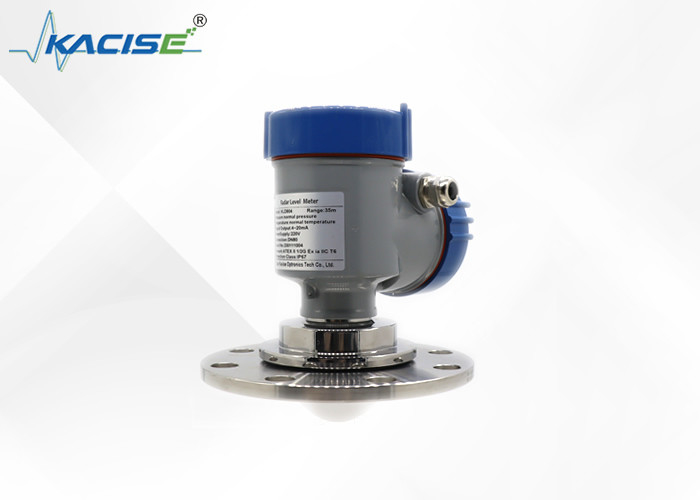

KLD804 Radar de 80 GHz Transmissor de Nível de Líquido Tanque de Armazenamento de Slurry Radar Sensor de Nível de Líquido
Introdução
O KLD804 80GHz Radar Liquid Level Transmitter é um dispositivo altamente eficiente, projetado especificamente para tanques de armazenamento de lodo, ele funciona como um excelente sensor de nível de líquido de radar.Funcionamento com uma fonte de alimentação de 15 - 28VDC, utiliza a tecnologia de radar de 80 GHz para medir com precisão os níveis de líquido, fornecendo dados precisos e confiáveis para operações industriais.
Características
Condições de trabalho no local
O dispositivo testado é um evaporador refinado, que evapora o teor de água no meio para obter etanol de maior pureza, agitação em várias camadas e espuma de 5-6 cm.
Observações: O instrumento de níveis de líquido utilizado anteriormente é um transmissor de níveis de líquido com pressão diferencial de dupla flange e o efeito de medição não é satisfatório.
Processo de medição
Esta é uma melhoria do esquema de medição, uma vez que a porta de instalação do reator é limitada e a porta de instalação é inclinada e não vertical.O medidor de nível de radar deve ser instalado verticalmente na parte superior para obter os melhores resultados de medição.Na instalação inicial, embora tenha sido instalada diagonalmente, o medidor de nível de radar 80G FM tem um ângulo de lançamento relativamente pequeno e o sinal não é afetado pela lâmina de agitação.Após depuração, o nível pode ser medido.
|
KLD804
|
Médio: líquido corrosivo forte, vapor, espuma
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN50
Temperatura de processo: -40°C-130°C
Pressão de processo: -0,1 ∼1,0 MPa
Tamanho da antena: antena de lente de 76 mm
Material da antena: PTFE
Precisão: ± 1 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 2°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/plástico/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus
|
Dimensão do invólucro
Unidade em mm:
Método de instalação
Instalação de flanges
Quando se utilizar a instalação de flange, a distância mínima entre o instrumento e a parede do reservatório deve ser de 200 mm.
- Plano de dados
- centro do recipiente ou eixo de simetria
Instalação de elevação
Notas: Evite vibrações, fortes interferências electromagnéticas e cargas durante a instalação.
Método de desalinhamento:
1. Calibração on-line: o equipamento de processo no local precisa parar a produção;
2Calibração do ponto de referência: configuração da escala completa;
3Calibração superior do computador: são necessárias resistência de 250Ω, conversor Hart, interface USB.
Resultados e análise das medições
Após os ensaios no local, o transmissor de nível de radar modulado a 80 GHz DCRD1000B4 foi aplicado com êxito à medição do nível da solução de etanol no evaporador,que supera a influência do vapor, espuma e agitação na medição, e obtém um efeito de medição satisfatório para os utilizadores.
A Xi'an Kacise Optronics Tech Co., Ltd considera-se um fornecedor e fabricante de soluções.
O que poderíamos fornecer:
A gama inclui versão/cor do shell personalizada, tipo de thread ((G-Thread/NPT Thread), Software personalizado, impressões, manual e catálogo.O módulo de radar está disponível..
