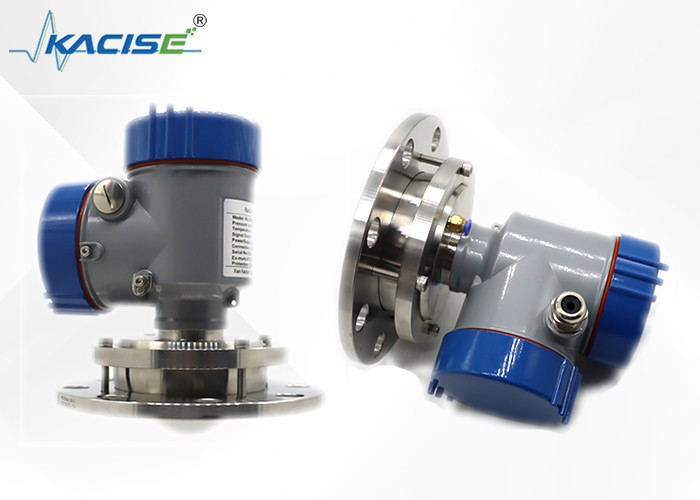

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G

calibre nivelado do radar 80G

Calibre nivelado do radar da antena de PTFE

Calibre pequeno do tanque do radar do ponto cego

Lugar de origem:

CHINA

Marca:

KACISE

Certificação:

CE

Número do modelo:

KLD801

Conversar
Falem Agora.
Detalhes do produto
Médio:
refira descrição detalhada
Faixa de medição:
0.05m~10/20/30/60/100m
Conexão do processo:
refira descrição detalhada
Temperatura do processo:
-40~220℃
Pressão do processo:
-0.1~2.5 MPa
Tamanho da antena:
antena de lente de 32/34/76 de milímetro
Material da antena:
PTFE
Precisão:
±1/±5mm
Classe de protecção:
IP67
Frequência central:
123GHz/80GHz
Ângulo de lançamento:
3°/2°
Fornecimento de energia:
Dois-fio /DC24V
Cássaro:
de alumínio/plástico/de aço inoxidável
Saída de sinal:
protocolo de /4...20mA/HART do dois-fio
Destacar:

calibre nivelado do radar 80G

,

Calibre nivelado do radar da antena de PTFE

,

Calibre pequeno do tanque do radar do ponto cego

Termos de pagamento e envio
Quantidade de ordem mínima
1
Preço
negociável
Detalhes da embalagem
caixa
Tempo de entrega
5-8 dias do trabalho
Termos de pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte
100+
Descrição do produto

KLD800 série 80G Radar Level Gauge pequena antena tamanho pequeno ponto cego



Introdução



O medidor de nível de radar da série KLD-80G é um radar de onda milimétrica de ultra-alta frequência 80G com uma precisão de medição de até ± 2O design da antena da lente, menor ângulo do feixe, mais adequado para condições de trabalho complexas, como tanques de pequeno diâmetro e bobinas de agitação no tanque.Com maior penetrabilidade e múltiplos modos de medição, várias antenas podem ser selecionadas de acordo com diferentes indústrias e minas para garantir que o radar também possa medir de forma estável e precisa em condições complexas, como alta temperatura,alta pressão e poeira elevada.



O medidor de nível de radar de alta frequência de 80 g tem as vantagens de baixa manutenção, alto desempenho, alta precisão, alta confiabilidade e longa vida útil.Em comparação com instrumentos de contacto, tais como condensadores e pesosA transmissão de sinais de microondas não é afetada pela atmosfera, por isso pode atender aos requisitos de ambientes adversos, tais como gases voláteis, alta temperatura,Este produto é adequado para ambientes adversos, tais como alta temperatura, alta pressão, vácuo, vapor, poeira e gases voláteis.É possível a medição contínua de diferentes níveis de material.


Os principais indicadores técnicos do instrumento atingiram ou ultrapassaram produtos semelhantes no país e no estrangeiro, e é fácil de instalar e depurar.Pode ser amplamente utilizado na metalurgia, materiais de construção, energia, petroquímica, conservação da água, alimentação e outras indústrias.



Características



O radar de ondas milimétricas, a precisão de medição pode atingir até ± 2 mm e a zona cega mínima de medição é de 0,05 m.
O menor tamanho da antena satisfaz a medição de mais condições de trabalho.
- Uma variedade de antenas de lente, ângulos de lançamento menores, energia mais concentrada, sinais de eco mais fortes e maior fiabilidade do que outros produtos de radar nas mesmas condições industriais e de mineração.
¢ Tem uma penetração mais forte e pode ser utilizado normalmente no caso de adesão e condensação.
A gama de sinais dinâmicos é maior e a medição de médios de baixa constante dielétrica é mais estável.
- Métodos de medição múltiplos, resposta do radar no modo de medição rápida



KLD801

           KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 0

Médio: líquido, não corrosível

Faixa de medição: 0,05m10/20/30/60/100m

Conexão de processo: G11⁄2A / 11⁄2NPT linha / flange ≥ DN40

Temperatura de processo: -40°C

Pressão de processo: -0,1 ∼0,3 MPa

Tamanho da antena: 32 mm antena de lente

Material da antena: PTFE

Precisão: ± 1 mm

Classe de proteção: IP67

Frequência central: 123 GHz

Ângulo de lançamento: 3°

Fonte de alimentação: dois fios /DC24V

Sistema de quatro fios/DC12~24V

Sistema de quatro fios/AC220V

Casca: alumínio/plástico/aço inoxidável

Saída de sinal: protocolo de dois fios /4...20mA/HART

Sistema de quatro fios: 4...20mA/ RS485 Mo

KLD802

        KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 1

Médio: líquido não corrosivo, líquido ligeiramente corrosivo
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN80
Temperatura de processo: -40 ∼110°C
Pressão de processo: -0,1­1,6 MPa
Tamanho da antena: 32 mm antena de lente
Material da antena: PTFE
Precisão: ± 1 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios / 4...20mA/ RS485 Modbus









                   KLD803

   KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 2

Médio: líquido corrosivo forte, vapor, espuma
Faixa de medição: 0,1m10/20/30/60/100m
Conexão de processo: flange ≥ DN50
Temperatura de processo: -40°C-130°C
Pressão de processo: -0,1­2,5 MPa
Tamanho da antena: antena de lente de 34 mm (de acordo com o tamanho da flange)
Material da antena: PTFE
Precisão: ± 1 mm (intervalo inferior a 35 m)
± 5 mm (intervalo entre 35 m e 100 m)
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus

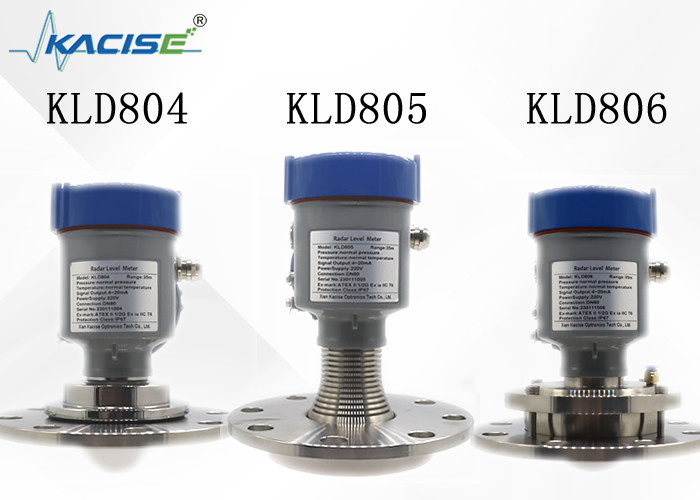

KLD804

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 3

Médio: líquido corrosivo forte, vapor, espuma
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN50
Temperatura de processo: -40°C-130°C
Pressão de processo: -0,1 ∼1,0 MPa
Tamanho da antena: antena de lente de 76 mm
Material da antena: PTFE
Precisão: ± 1 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 2°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/plástico/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus

KLD805

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 4

Médio: líquido corrosivo forte, vapor, espuma,
Temperatura elevada e pressão elevada.
Faixa de medição: 0,1 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN80
Temperatura de processo: -40 ∼200°C
Pressão de processo: -0,1­2,5 MPa
Tamanho da antena: antena de lente de 76 mm (de acordo com o tamanho da flange)
Material da antena: PTFE/recheio global
Precisão: ± 1 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio / plástico / aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus

                KLD806

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 5

Médio: sólido, recipiente de armazenamento, recipiente de processo,
aplicação de poeira forte
Faixa de medição: 0,3 m~10/20/30/60/100 m
Conexão de processo: flange ≥ DN100
Temperatura de processo: -40 ∼110°C
Pressão de processo: -0,1 ∼0,3 MPa
Tamanho da antena: antena de lente de 76 mm (purga opcional)
Material da antena: PTFE
Precisão: ± 5 mm
Classe de proteção: IP67
Frequência central: 80 GHz
Ângulo de lançamento: 3°
Fonte de alimentação: dois fios /DC24V
quatro fios /DC12~24V
quatro fios /AC220V
Casca: alumínio/plástico/aço inoxidável
Saída de sinal: protocolo de dois fios /4...20mA/HART
Quatro fios 4...20mA/ RS485 Modbus





Diagrama de conexão de instalação


A altura máxima da bobina de instalação H max depende do diâmetro da bobina de instalação D
e o tamanho do ângulo de lançamento do produto.
Uma ligação de instalação demasiado longa afectará o desempenho do radar.



KLD801/02
KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 6



KLD803/KLD804/KLD805A

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 7



KLD806



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 8



Fornecimento de energia



(4 ¢ 20) mA/HART ((2 fios) A fonte de alimentação e o sinal de corrente de saída partilham um cabo blindado de dois núcleos.
(4 ¢ 20) mA ((4 fios/6 fios) A fonte de alimentação tem de ser alimentada separadamente.e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal de corrente (o sinal de corrente e a interface RS485 podem ser emitidos ao mesmo tempo, e um cabo blindado de seis núcleos é necessário para saída simultânea).
RS485/Modbus A fonte de alimentação precisa ser alimentada separadamente, e um cabo blindado de quatro núcleos é usado para a fonte de alimentação e sinal digital.,e um cabo blindado de seis núcleos é necessário para saída simultânea).





Conexão



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 9



Guia de segurança


Por favor, observe os requisitos dos regulamentos locais de instalação elétrica!
Todas as operações nos componentes elétricos do instrumento devem ser realizadas por profissionais que tenham recebido formação formal.
Por favor, verifique a placa de identificação do instrumento para garantir que a especificação do produto satisfaz as suas necessidades.Certifique-se de que a tensão de alimentação é consistente com os requisitos constantes da placa de identificação do instrumento.






Grau de protecção


Este instrumento cumpre plenamente os requisitos da classe de protecção IP66/67, por favor, certifique-se da impermeabilidade da cabeça de vedação do cabo.



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 10

Como garantir que a instalação cumpre os requisitos da norma IP67:
Verifique se a cabeça de vedação não está danificada.
Certifique-se de que o cabo não está danificado.
Certifique-se de que os cabos utilizados cumprem os requisitos da ligação elétrica
regulamentos.
Antes de entrar na interface elétrica, dobrar o cabo para baixo para garantir que a água não fluirá para a caixa, ver 1
Por favor, aperte a glândula do cabo, veja 2
Por favor, conecte a interface elétrica não utilizada com uma tomada cega, ver 3







Dimensão do invólucro
Unidade em mm:

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 11



Dimensão do produto


Unidade em mm:


KLD801

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 12

KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 13



KLD802



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 14



KLD803



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 15



KLD806



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 16







KLD804 KLD805



KLD800 ponto cego pequeno do tamanho da antena do calibre nivelado PTFE do radar da série 80G 17
