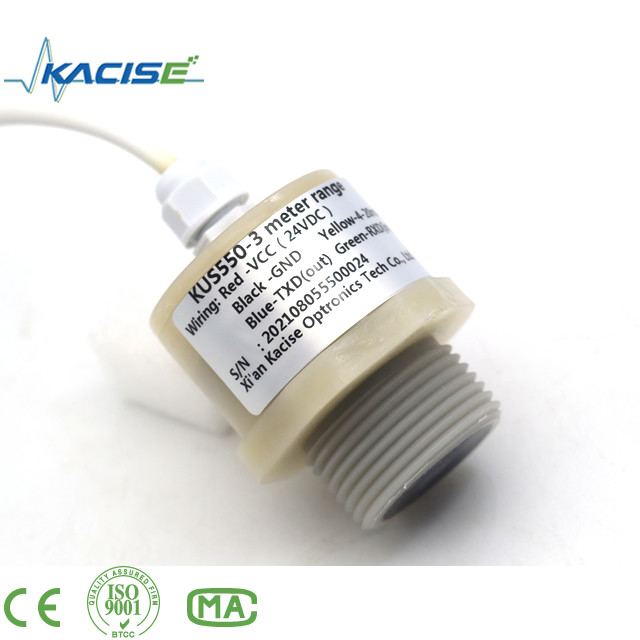

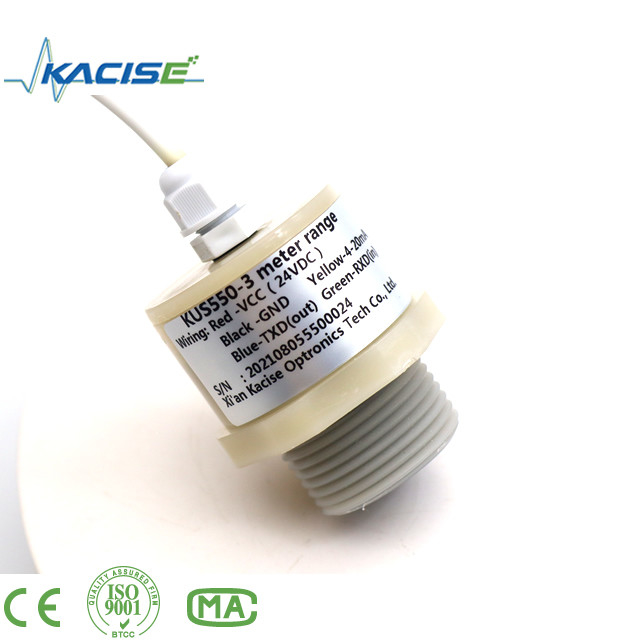

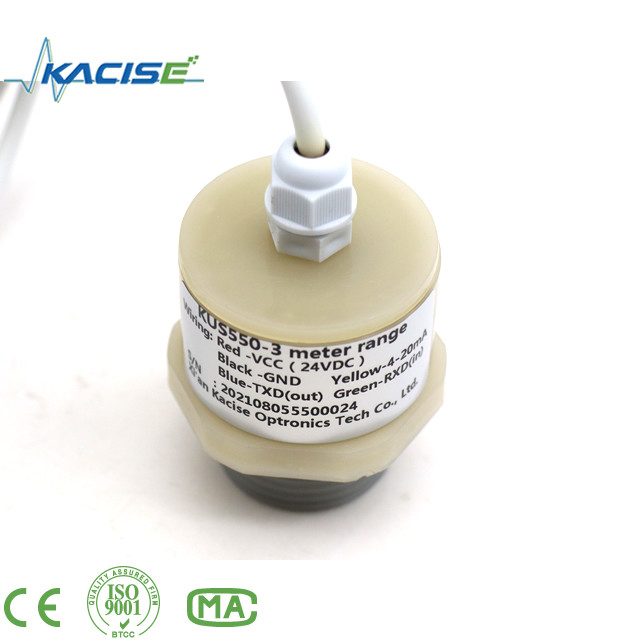

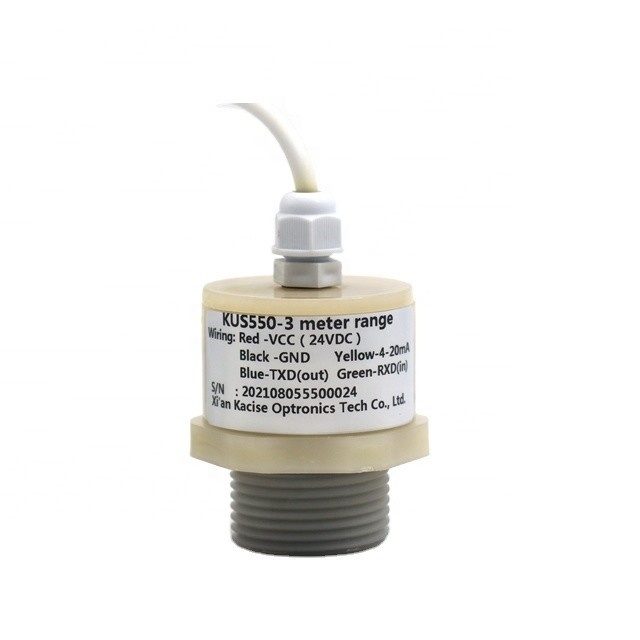

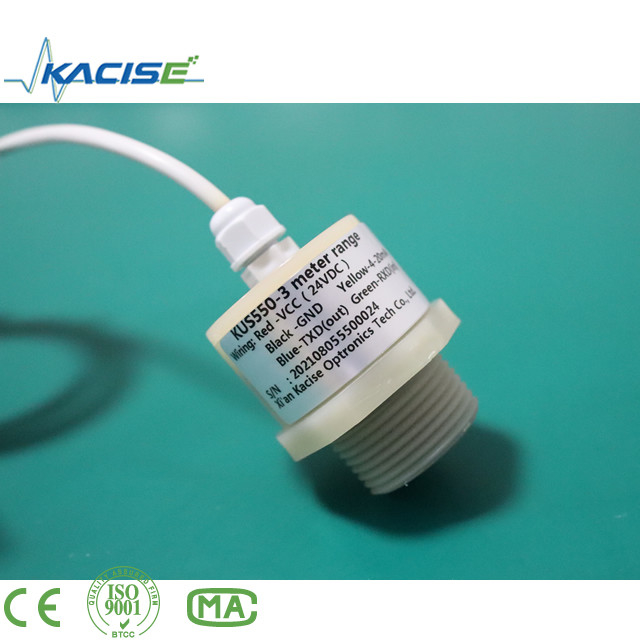

Sensor ultrasônico KUS550 para medição de distância e nível com ip68

• Alta sensibilidade
• Estrutura compacta e robusta
• Classificação de proteção elevada IP68
• Capa resistente à corrosão, adequada para meio corrosivos e aplicação

A unidade do diagrama é mm

Diagrama de fiação do tipo de saída analógica

Diagrama de fiação do tipo de saída do interruptor

A saída analógica pode ser programada conforme o desejo do usuário.

Existem 8 tipos de funções de saída que podem ser programadas.

1. Definir uma distância pontual pelo RS485
2. Configure outra distância pontual pelo RS485
3. Configure o tipo de saída liner ou interruptor, e definir as opções de saída correspondentes
4. Reinicie o sensor

Tipos de função de saída:

1. Função de saída de inclinação positiva no modo janela normalmente aberta e no modo revestimento
2. Função de saída de inclinação negativa no modo janela normalmente fechada e no modo revestimento
3. Ponto de comutação único, função normalmente aberta
4. Ponto de comutação único, função normalmente fechada
5. Ponto de comutação único com função aberta normal do intervalo de histerese
6. Ponto de interrupção único com função de abertura de histerese normalmente fechada
7. Detecção da presença de objetos - função aberta normal
8. Detecção da função aberta de presença de objeto fechada

Para o tipo de saída RS485, existem 2 tipos de estilo de trabalho:

• Medida automática: o sensor irá medir a distância ou nível repetidamente e o período de medição pode ser definido pelo UART
• Modo de poupança de energia: quando o sensor estiver em estado de inatividade, até que o sensor receba o comando de consulta com código pré-

O protocolo de comunicação é Modus-RTU. Por exemplo, o resultado da medida pode ser lido acessando o registro 0x101 pelo protocolo Modbus.
