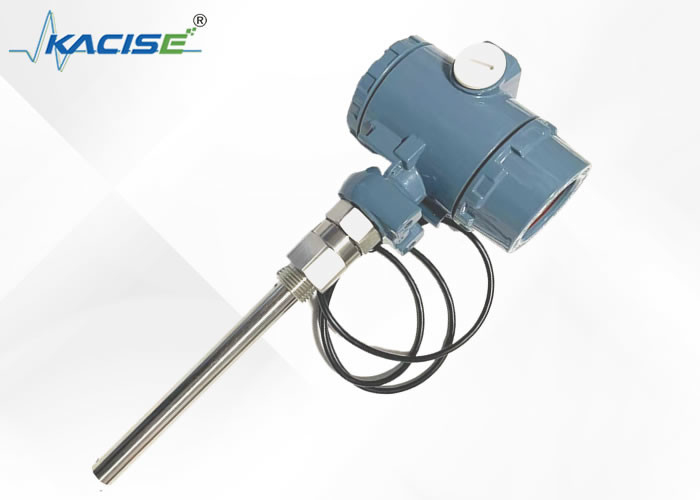

1 Descrição geral
O sensor de nível de líquido inteligente capacitivo é um transmissor de nível de líquido (nível de material) que pode ser utilizado para líquido, óleo, sólido, interface e medição.a fiabilidade é muito melhorada, não é afectado por vapor de água, poeira ou condensação e tem as vantagens de funcionamento estável e fiável a longo prazo, alta sensibilidade, boa linearidade, resistência a altas temperaturas,resistência à alta pressão, etc. O medidor de nível de líquido inteligente é um sinal de medição de 4 ~ 20mADC de dois fios (alimentado por loop), fácil de ajustar, transmissão sem fio, transmissão 485, etc. Pode ser amplamente utilizado no petróleo,químico, metalurgia, energia elétrica, papel, farmacêutica e outros campos.
2Características
■O protocolo Modbus é fácil de integrar.
■Construção simples, sem componentes móveis ou elásticos, com elevada fiabilidade e manutenção mínima.manutenção média e pequena.
■ Uma variedade de saídas de sinal é conveniente para diferentes configurações do sistema.
■ Adequado para a medição do nível de recipientes de alta temperatura e alta pressão, e o valor medido não é afetado pela temperatura, gravidade específica do líquido a medir,e a forma e a pressão do recipiente.
■É especialmente adequado para a medição de líquidos corrosivos fortes, tais como ácidos e álcalis.
■Proteção perfeita contra a sobrecorrente, a sobrevoltagem e a polaridade da fonte de alimentação.
■O sensor de nível sem fios tem função de transmissão remota sem fios.
■Pode medir qualquer meio.
3 Especificações
● Alcance de detecção: 0,1-30 m
●Passeio de medição da capacidade: 10PF 500PF
●Precisão: classe 0,1, classe 0,2, classe 0,5, classe 1
● Faixa de pressão: -0,1MPa
●Resistência à temperatura da sonda: -50°C-250°C
●Temperatura ambiente: -40°C a 85°C
●Temperatura de armazenamento: -55°C+125°C
●Sinais de saída: 4 ‰ 20 mA, comunicação 485 etc.
● A distância de comunicação do sensor de nível de saída sem fio é inferior a 200 metros e a tensão da fonte de alimentação é de 3,3-36V (fornecimento de energia da bateria opcional)
● Tensão da fonte de alimentação: 536V DC
●Material do sensor de nível: aço inoxidável 316, 1Gr18Ni19Ti ou PTFE
● Estabilidade a longo prazo: ≤ 0,1%FS/ano,
● Desvio de temperatura: ≤ 0,01%FS/ °C (no intervalo de 0°C a 70°C)
●Classe à prova de explosão: ExibIICT6
● Nível de protecção: IP67
4 Estrutura

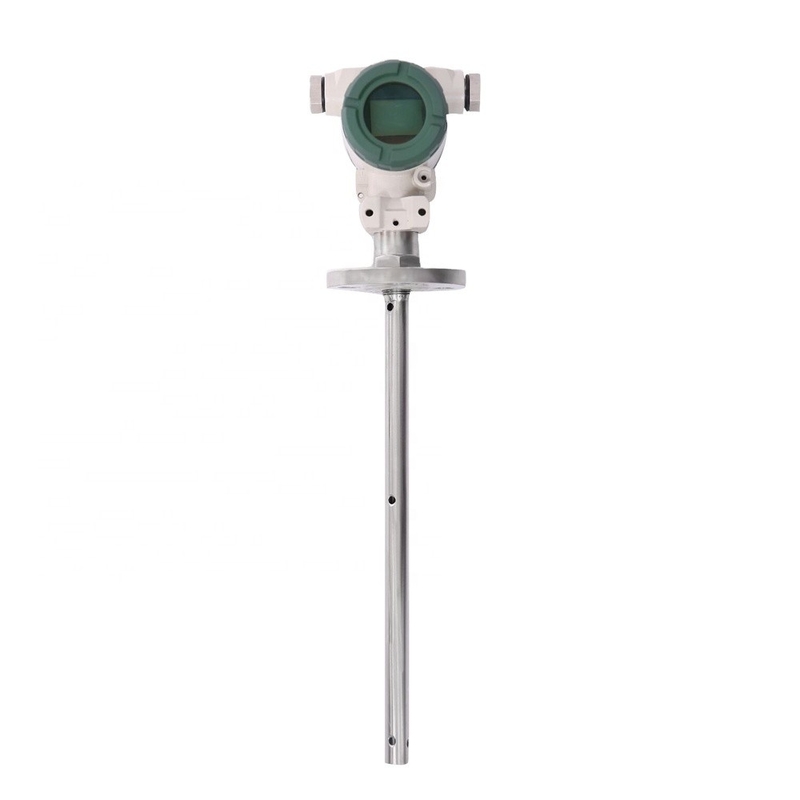

Os sensores de nível de líquido capacitivos têm estruturas diferentes devido a ocasiões e parâmetros de aplicação diferentes, mas, em geral, a sua estrutura principal pode ser dividida grosseiramente em duas partes,nomeadamente a parte do sensor e a parte do transmissor. como mostra a imagem:
A na imagem mostra o sensor, que sondas diretamente no equipamento do recipiente ou medidas
no meio de medição do tubo do medidor
B e C na figura são as flanges de ligação da fase gasosa e da fase líquida do instrumento de medição e controlo do nível do líquido, utilizadas para a ligação das flanges do equipamento,e o líquido e a pressão no equipamento são atraídos para o cilindro de medição.
D na figura mostra o cilindro de medição do instrumento de medição e controlo do nível do líquido, que pode formar uma capacitância com o eléctrodo do sensor.
E representado na figura é a flange de esgoto, que pode descarregar regularmente a sujeira do instrumento de medição e controlo do nível do líquido para fora,manter limpo o interior do tubo de medição do instrumento de medição e controlo do nível do líquido;, e evitar que o sensor adere à sujeira.
F mostrado na figura é o transmissor, que é um dispositivo de conversão da capacidade para sinal de corrente padrão,e é a parte central de todo o instrumento de medição e controlo do nível do líquidoA sua função principal é a de receber o incremento de mudança de capacitância causada pela mudança de nível do líquido enviado pelo sensor, e, em seguida, após a conversão, ele produz um sinal de corrente padrão de 4-20mADC.Este transmissor adota dispositivos militares integrados, com baixo consumo de energia, resistência a altas temperaturas, forte fiabilidade e satisfaz os requisitos de segurança intrínseca.
Nota: Entre o transmissor e o tubo de medição existe uma parte de vedação, composta por várias vedações,que pode garantir que o meio de medição está em contacto com o sensor, mas não vazaráEsta secção é uma parte de vedação importante, por favor não a desmontem sem o consentimento do fabricante para evitar acidentes.
