| Lugar de origem: | Shaanxi, China |
| Marca: | KACISE |
| Número do modelo: | SENSORES ULTRASSÔNICOS DE KACISE |
| Preço: | $50.00 - $180.00/pieces |
|---|---|
| Detalhes da embalagem: | pedidos da caixa ou dos clientes disponíveis |
| Habilidade da fonte: | 10000 partes/partes por Cabeça ultrassônica de alta qualidade do transdutor da semana |
| Utilização: | Sensor de nível | Teoria: | Sensor ultrassônico |
|---|---|---|---|
| Produção: | transdutor do interruptor, transdutor análogo, transdutor digital | Sensor ultrassônico: | Sensor ultrassônico |
| Saída análoga: | 40-20mA, 0/1-5V, 0/1-10V opcional | distância do measuer: | 100mm-5000mm |
| Fornecimento de energia: | 12-30VDC | Saída de Digitas: | RS485, pode transportar opcional |
| Protocolo de Digitas: | Modbus, protocolo do sefdefination baseado no iso opcional | Características do produto: | gerador ultrassônico do transdutor 40khz |
| Porto: | Shanghai ou outro | ||
| Realçar: | Medidor nivelado fluido ultrassônico,Cabeça do transdutor de ultra-som fluido,Cabeça de transdutor de ultra-som de 100 mm |
||

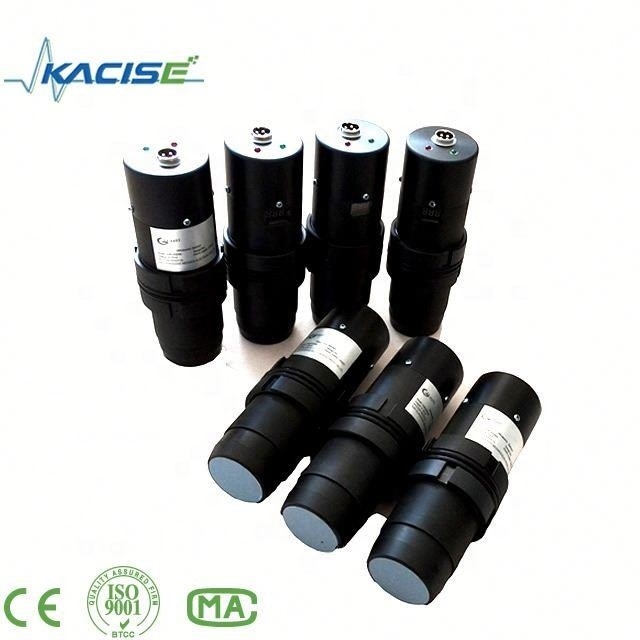

Características da cabeça do transdutor de ultra-som de alta qualidade
1- Compatível com os muitos tipos deste produto semelhante.
2. Alta sensibilidade
3As leituras podem ocorrer até a cada 33 mS ((30 Hz) dentro de 3 metros ou ocorrer até a cada 80 mS ((12.5 Hz) dentro de 10 metros.
4. operação de execução livre pode medir continuamente e informações de saída ranger
5. 9V-28V de alimentação com uma corrente média muito baixa
6Tipo de saída multi-tipo, tais como analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7O sensor opera a 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz.
Este sensor fornece detecção e alcance de curto a longo alcance, em uma caixa compacta, robusta de PVC ou aço inoxidável, projetada para atender à intrusão de água IP67.0V-28V operação detecta objetos de 0.1m a 10m e fornece informações de alcance de sonar de 0,25m a 10m com resolução de 0,001m ou 0,01m. Os formatos de saída de interface incluídos são a saída de largura de pulso,saída de tensão analógica 0/4-20mA saída de corrente, saída NPN/PNP e saída RS485, RS232 modbus-RTU e modbus-ASCII suportados.
|
Parâmetros |
|
Especificações gerais |
|
Distância de detecção 100.4000 mm |
|
Faixa de regulação 100.4000 mm |
|
Área não utilizável 0,200 mm |
|
Placa de alvo padrão 100 mm × 100 mm |
|
Frequência do transdutor Cerca de 112 kHz |
|
Retardo de resposta Cerca de 195ms |
|
Indicadores/Médios de operação |
|
LED azul Alimentação ligada |
|
LED amarelo Indicação do estado de comutação Flashing: objeto de função do programa detectado |
|
LED vermelho vermelho permanente: erro vermelho, |
|
Especificações elétricas |
|
Voltagem de funcionamento UB10.30VDC, ondulação 10%ss |
|
Consumo de energia P0≤ 900 mW |
|
Produção |
|
Tipo de saída saída analógica 0,10V |
|
Intervalo de avaliação da resolução [mm]/4000, mas ≥ 0,35 mm |
|
Desvio da curva característica ≤ 0,2% do valor em escala |
|
Precisão de repetição ≤ 0,1% do valor da escala completa |
|
Impedância de carga 0,500 Ohm |
|
Influência da temperatura ≤ 2% em relação ao valor da escala completa |
|
Condições ambientais |
|
Temperatura ambiente -25,70°C |
|
Temperatura de armazenagem -40,85°C |
|
Especificações mecânicas |
|
Grau de proteção IP67 |
|
Conector M12x1,4-PIN |
|
Materiais de construção de casas de latão, níquel |
|
Transdutor mistura de resina epoxi/esfera de vidro oca; Espinhas de poliuretano |
|
Peso: 60 g |
Sincronização externa
O sensor pode ser sincronizado pela aplicação externa de uma tensão de onda quadrada.O pulso deve ter uma duração superior a 100 μsO ciclo de medição começa com a queda da borda de um pulso de sincronização.Um nível elevado na entrada de sincronização desativa o sensorDois modos de funcionamento estão disponíveis:
1Vários sensores podem ser controlados pelo mesmo sinal de sincronização.
2Os pulsos de sincronização são enviados cíclicamente para sensores individuais.
Sincronização interna
As conexões de sincronização de até 5 sensores capazes de sincronização interna são conectadas entre si.
O atraso de resposta aumenta de acordo com o número de sensores a sincronizar.Os sensores devem ser operados de forma não sincronizada para ensinar os limites de avaliação.
Nota:
Se a opção de sincronização não for utilizada, a entrada de sincronização deve ser ligada à terra (0V) ou o sensor deve ser operado através de um conector de cabo V1 (4-pin).
Ajuste dos limites de avaliação
O sensor ultra-sônico possui uma saída analógica com dois limites de avaliação ensináveis.Bou + UBA tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s. Os LED indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN.O limite inferior de avaliação A1 é ensinado com - UB, A2 com + UB.
Podem ser definidas duas funções de saída diferentes:
1O valor analógico aumenta com o aumento da distância do objeto (rampa crescente)
2O valor analógico diminui com o aumento da distância do objeto (câmara de queda)
Os limites de avaliação só podem ser especificados nos primeiros 5 minutos após o ensaio.
Para modificar os limites de avaliação mais tarde,
O utilizador só pode especificar os valores desejados após uma nova ligação.
Rampa ascendente TEACH-IN (A2 > A1)
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A1 com - UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A2 com + UB
Rampa de queda TEACH-IN (A1 > A2):
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A2 com + UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A1 com - UB
Configuração padrão
A1: área inutilizável
A2: Faixa nominal de detecção
Modo de funcionamento: rampa ascendente
Ajuste das características do cone de som da cabeça do transdutor de ultra-som de alta qualidade
O sensor ultra-sônico permite duas formas diferentes do cone de som, um cone de som de grande ângulo e um cone de som de pequeno ângulo.
1Cone de som de pequeno ângulo
- Desligue a fonte de alimentação.
- conectar o fio de entrada do Teach ao -UB
- liga a fonte de alimentação
- o LED vermelho pisca uma vez com uma pausa antes da próxima.
- LED amarelo: permanentemente ligado: indica a presença de um objeto ou de um objeto perturbador dentro do intervalo de detecção
- desconectar o fio de entrada Teach do -UB e a mudança é salva
2Cone de som de grande ângulo
- Desligue a fonte de alimentação.
- conectar o fio de entrada Teach com + UB
- liga a fonte de alimentação
- o LED vermelho pisca duas vezes com uma longa pausa antes do próximo.
- LED amarelo: permanentemente ligado: indica um objeto ou um objeto perturbador dentro do intervalo de detecção
- desconecte o fio de entrada Teach do + UB e a mudança é salva
Condições de instalação
Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve ser adequado para as medidas de protecção.deve ser fixado no meio do fio da caixa.
Informações sobre embalagem e acessórios
2 unidades estão em caixa e todas as caixas estão embaladas em embalagens padrão ou pedidos dos clientes disponíveis.
Os acessórios são os seguintes:
a, cabo de 2 metros de comprimento
b, 2 porcas para fixação do sensor
Informações de encomenda
