Comutador eléctrico de pressão de água quente

Comutador eléctrico de pressão de água quente

O interruptor de pressão elétrica pode ser utilizado para o meio gasoso e líquido

Controlador ajustável, faixa ajustável é 0,02 ~ 10MPa

Tabela do interruptor de pressão de água quente

Valor de regulação Ajuste do interruptor de pressão de água quente

1) Use a chave inglesa para prender o plano quadrado de seis controlador, para parafusar a interface de pressão na interface de pressão da mesa de controle de pressão.

2) Abrir a placa de cobertura, para conectar uma extremidade do cabo ao terminal de fiação 1-3, outra extremidade ligada ao medidor universal.

3) Para adicionar o valor de pressão ao valor necessário, ajuste o parafuso com rotação no sentido anti-horário.até que os contatos do interruptor alterem o valor no valor de pressão exigido. E alterar o valor de pressão para frente e para trás no valor de pressão necessária, de modo a verificar o valor de interrupção de contatos é o valor de pressão necessária.

4) Fechou a placa de cobertura

Processo de micro-interrupção de duplo lançamento de pólo único.

Conecte o terminal 1-3, para passar até a pressão subir para o valor superior de comutação.

Conectar o terminal 1-2, para desligar até que a pressão aumentada para o valor de comutação superior

Interface electrónica e definição de sinais

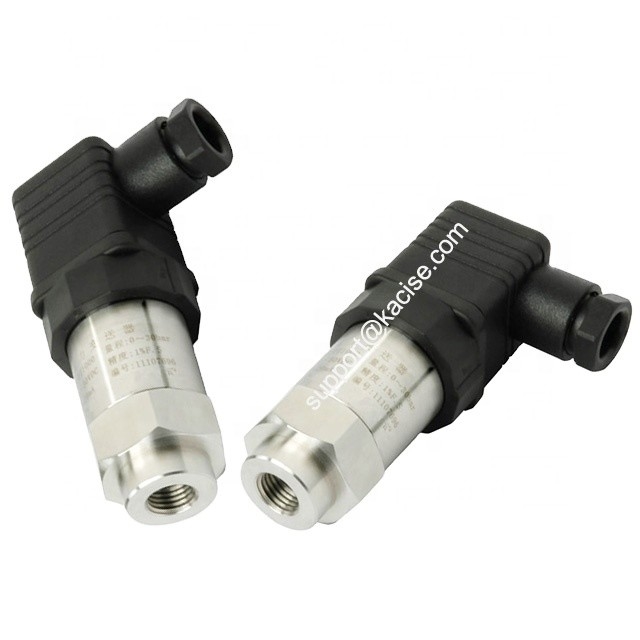

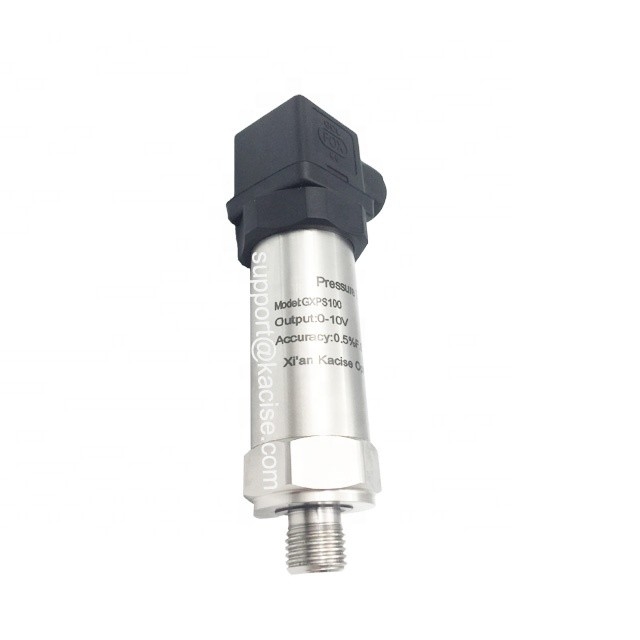

Imagem do produto do interruptor de pressão de água quente
