| Lugar de origem: | Shaanxi, China |
| Marca: | Kacise |
| Número do modelo: | KEF |
| Preço: | $80.00 - $200.00/pieces |
|---|---|
| Detalhes da embalagem: | pedidos da caixa ou dos clientes disponíveis |
| Habilidade da fonte: | 3000 partes/partes por Medidor de fluxo do asfalto do mês |
| Característica: | medidor de fluxo do asfalto | Nome do produto: | Medidor de fluxo econômico por atacado do asfalto |
|---|---|---|---|
| Meio: | Líquido condutor | Fonte de alimentação: | 220VAC/24VDC/battery |
| Saída: | 4-20mA /RS485/HART | Material: | Aço carbono/SS304/SS316 |
| Material do forro: | PTFE/PFA/F46/Neoprene/Polyurethane | Conexão: | Flange da linha/flange/braçadeira |
| Precisão: | 0,5% RS (0,2% opcional) | Aplicação: | Líquidos de medição |
| Porto: | Shanghai ou outro |
Descrição
Os medidores de fluxo de nitrogénio líquido eletromagnético GXEFM2000 destinam-se à medição de fluidos na maioria das indústrias, incluindo água, águas residuais, alimentos e bebidas, farmacêutica e química.
Existem dois componentes básicos do medidor de caudal eletromagnético: 1) O detector, que inclui o tubo de caudal, o revestimento de isolamento e os eletrodos de medição, e 2) O conversor,que é o dispositivo electrónico responsável pelo processamento de sinais, cálculo de fluxo, exibição e sinalização de saída.
Os materiais de construção das peças molhadas (ex: revestimento e eléctrodos) devem ser adequados para a especificação do tipo de serviço previsto.Revisões das compatibilidades compatíveis com o envio de cada medidor.
Área de aplicação
Petróleo, Química, Metalurgia, Têxtil, Fabricação de Papel, Protecção do Ambiente, Indústria Alimentar e Administração Municipal, Construção de conservação de água, Engenharia de aquecimentoDredagem fluvial e outros campos.
Dados técnicos
Sistema de medição
Princípio de medição | Lei de Faraday
|
Área de aplicação | Fluidos condutivos elétricos |
Valor medido | |
Valor medido primário | Velocidade de fluxo |
Valor medido secundário | Fluxo de volume |
Projeto
Características | Sensor totalmente soldado sem manutenção |
Versão de flange com tubo de fluxo de perfuração completa | |
Pressão nominal padrão e superior | |
Largo intervalo de diâmetro de DN15~3000 com revestimentos resistentes homologados para água potável | |
Comprimentos de inserção específicos da indústria | |
Construção modular | O sistema de medição consiste num fluxo Sensor e conversor de sinal, disponível em versão compacta e em versão separada |
Versão compacta | Com conversor 511B: 110~240Vac Potência |
Com conversor 521B: 18~36V de corrente contínua | |
Com W800L/W800W: Potência da bateria | |
Versão remota | Na versão de montagem na parede com conversor 211B (110~240Vac ou 221B conversor 18~36V DC |
Com conversor W800F: Energia da bateria | |
Faixa de medição | -12...+12m/s /-40...+40ft/s |
Precisão de medição
Condições de referência | Condições de fluxo semelhantes à EN 29104 |
Meio: água | |
Condutividade elétrica:≥300μs/cm | |
Temperatura: +10~+30°C/+50~+80°F | |
Setião de entrada:≥5DN | |
Pressão de funcionamento: 1 Bar/14,5 psig | |
Precisão do medidor de caudal | Padrão: 0,5% da taxa |
Opcional: 0,2% da taxa |
Condições de funcionamento
Temperatura | |
Temperatura do processo | Revestimento de borracha dura: -5~+60°C |
Revestimento em polipropileno: -5~+90°C | |
Forro PTEF: -5~+120°C | |
Temperatura ambiente | Padrão (com caixa de conversor de alumínio) |
-20~+60°C(Proteger os aparelhos eléctricos contra o auto-aquecimento com temperatura ambiente superior a 55 °C)°C | |
Temperatura da camada | -20 ~ 70°C |
Pressão | |
EN 1092-1 | DN2200~3000: PN2.5 |
DN1200~2000: PN6 | |
DN200~1000: PN10 | |
DN65~150: PN16 | |
DN10~50: PN40 | |
Outra pressão a pedido | |
comprimento de inserção ISO | Opcional para DN15~600 |
ASME B16.5 | 1~24 ̊: 150 lb RF |
Outra pressão a pedido | |
JIS | DN10~1000/ 2~40 ¢: 10K |
Outra pressão a pedido | |
Caída de pressão | Negligenciável |
Fluido | |
Condição física | Líquidos condutores |
Donductividade elétrica | ≥5μs/cm |
Teor permitido de gás (volume) | ≤ 5% |
Teor sólido admissível | ≤70% |
Condições de instalação
Instalação | Cuidado que o sensor de fluxo esteja sempre totalmente cheio. |
Para informações pormenorizadas, ver capítulo para instalação | |
Direção do fluxo | Para a frente e para trás |
A seta no sensor de fluxo indica fluxo positivo direção | |
Corrida de entrada | ≥ 5 DN |
Função de saída | ≥ 2 DN |
Conexão de processo
Flanco | |
EN1092-1 | DN25~3000 em PN6~40 |
ASME | 1 ~ 120 ̊ em 150 lb RF |
JIS | 25~1000 em 10~20k |
Projeto da superfície da junta | RF |
| Outros tamanhos ou pressões, mediante pedido |

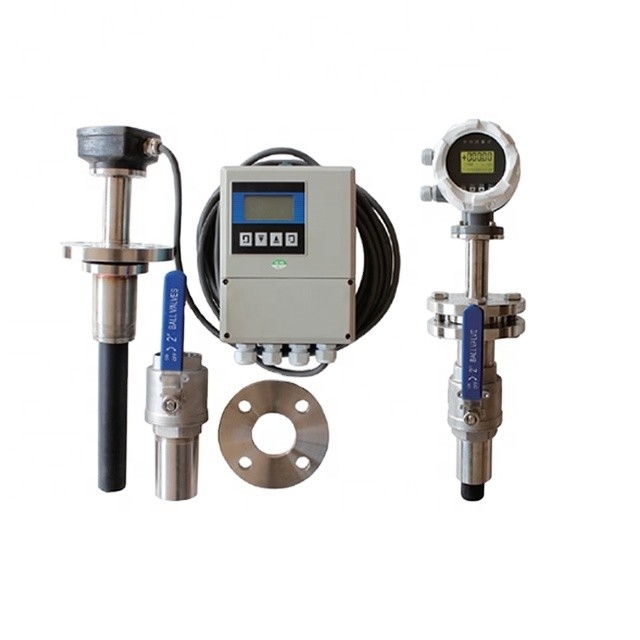

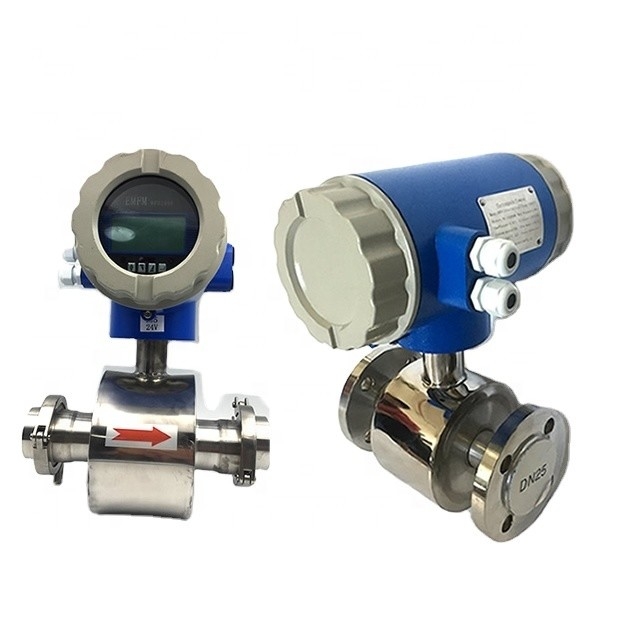

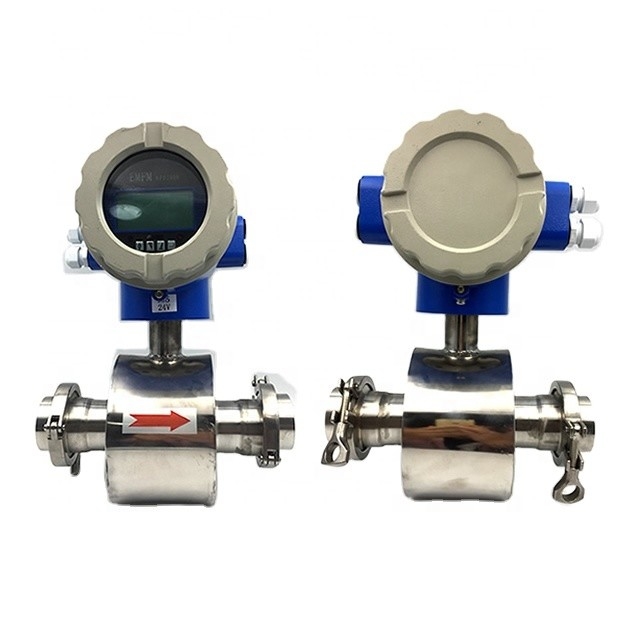

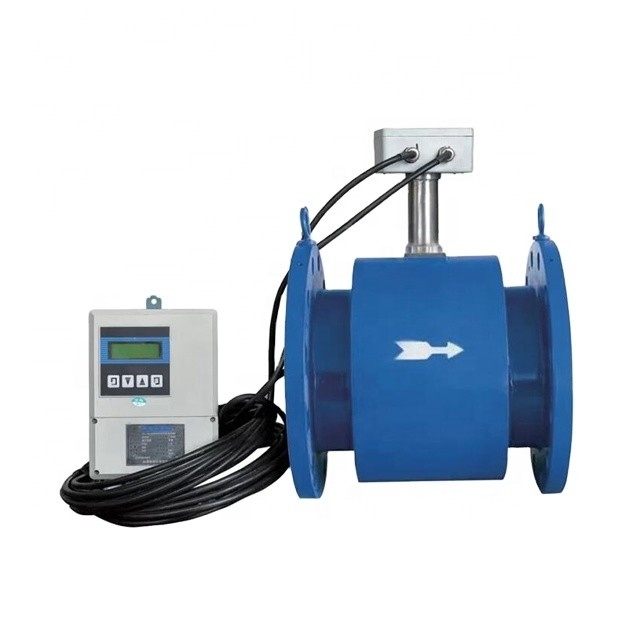

Imagem do produto
Nós fornecemos medidor de fluxo de alta qualidade, por favor, deixe-nos saber suas exigências, vamos tentar o melhor para fornecer a solução mais adequada para você.Responderemos dentro de 24 horas.
