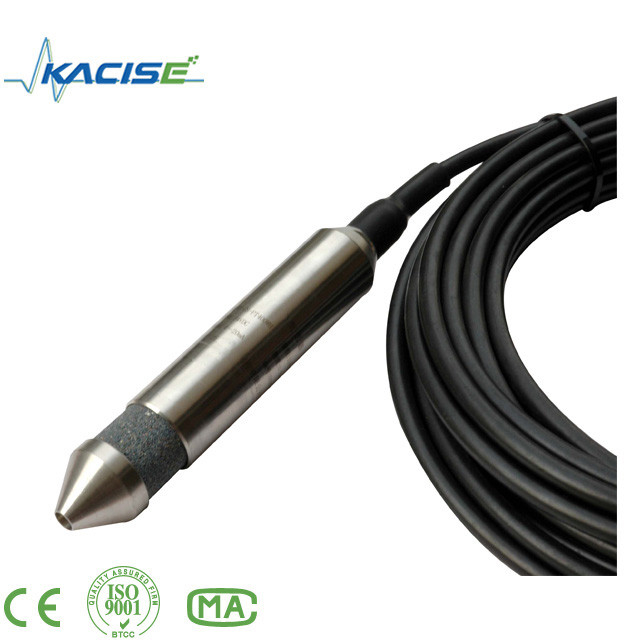

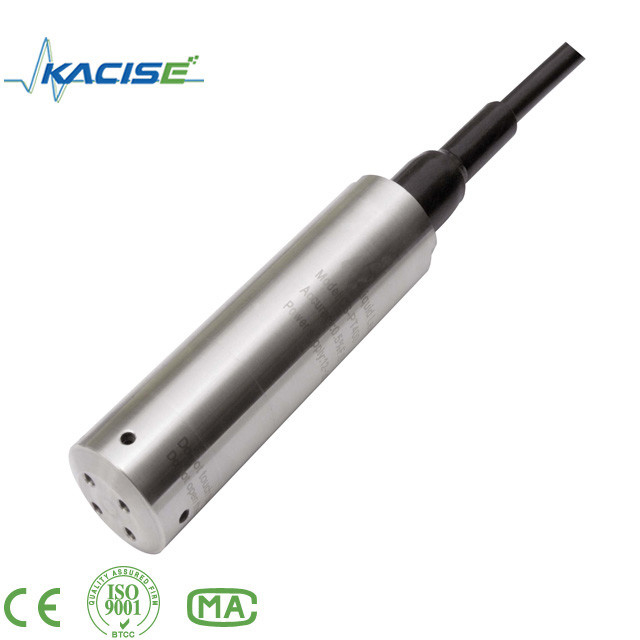

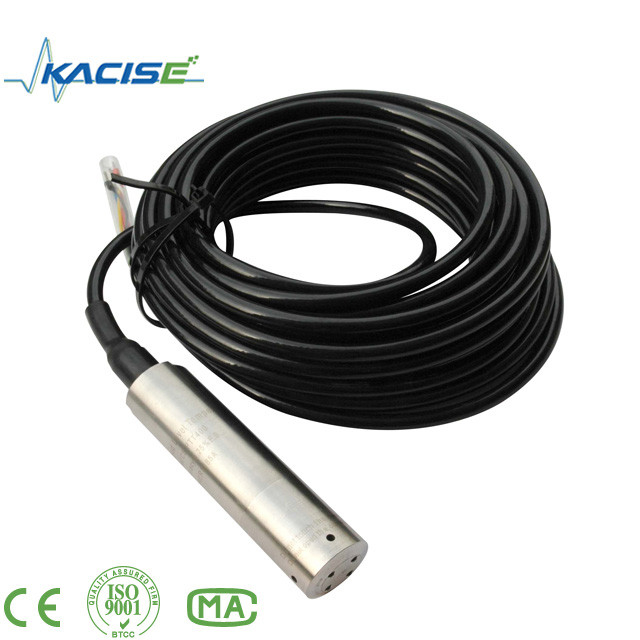

GXPS240Transmissor de pressão de abastecimento de água de alta frequência
1.Parâmetro
Especificações. | Valor |
Intervalo de pressão | 0~0,5MPa......60MPa |
Pressão de carga | 1.5 vezes o valor nominal da pressão (1.5X) |
Pressão de ruptura | 3 vezes a pressão do valor nominal (3X) |
Precisão | ±0,5% F.S, ±1,0% F.S |
Estabilidade | Valor típico 0,25% F.S., valor máximo: 0,4% F.S. |
Temperatura de funcionamento | -40°C a 125°C |
Temperatura de compensação | -10°C~70°C |
Compatibilidade média | Compatível com 1Cr18Ni9Ti |
Performance elétrica | 2 sistema de fios | Sistema de 3 fios |
sinal de saída | 4 ~ 20 mA | 0 a 5 V | 0 a 10 V |
Fornecimento de energia | 10 ~ 30 Vdc | 8 ~ 30 Vdc | 12 ~ 30 Vdc |
Pressão de carga | (U-10)/0.02 (Ω) | >100 kΩ |
Isolamento | >100M Ω@50V |
Força elétrica | 500 V@60 segundos |
Vibração/Impacto | 10 g/5~2000Hz, eixos X/Y/Z20g seno 11ms |
Pressão durável | 2 × 106círculo de pressão @25°C |
Faixa de exibição | -9999~99999@PS101A/C |
Conexão elétrica | Terminal + tomada à prova d'água; protecção: IP65 |
Portão de pressão | M20×1.5, G1/4, G1/2, NPT1/4, NPT1/2 |
Tipo de pressão | G, A | Tempo de resposta: 10 ms |
Certificado | Isolamento à prova de explosão D, certificado CE |
EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 |
2Modo e estrutura da ligação elétrica:
Definição do terminal inscrito na tampa traseira |
Marca | + | - | | |
Corrente | 24Vdc | 4 ~ 20 mA | | Cabos de proteção |
Voltagem | 24 ((+) | Vout | 24 ((-) | Cabos de proteção |
sinal de saída |
Dois fios | 4 ~ 20 mA |
Três fios | 0 ~ 5V, 0,5 ~ 4,5V, 1 ~ 5V, 0 ~ 10V ((cd) |
Instruções
Um tipo:Alta temperatura, isolamento à prova de explosão, transmissor de pressão com visor, saída de linha terminal.
Tipo B:Transmissor de pressão à prova de explosão isolado, saída terminal
Tipo C:A prova de explosão com transmissor de pressão exibido, saída da linha terminal
3Características
1) Precisão:00,5% F.S.
2),Resistência à pressão da junção tampão de choque
3) Intervalo de pressão múltipla e saída de sinal
4) Vários dos conectores e portas de pressão
5) saída de corrente de dois fios não polaridade
6) Prova de explosão intrinsecamente segura, prova de explosão de isolamento
7) Certificado CE
8) O display pode ser configurado
4Aplicações
1) Abastecimento de água de conversão de frequência
2) Gases naturais comprimidos
3) Água da torneira 4 remoto
4) Ar condicionado central
5) Sistema de detecção automática
6) Bem, gestão em tempo real
7) Medição da pressão do tubo e do reservatório
8) Sistema de aquecimento da caldeira
I. O sensor é especialmente concebido para voos espaciais, petróleo, química, máquinas de mineração Sistema de ensaio, medição de micropressão, utilização em vagões ferroviários de alta velocidade.
II. O cliente está a espalhar-se por todo o mundo para a construção naval, camiões especiais, indústria química,
III..Ajudar o nosso cliente a reduzir os custos, obviamente.
