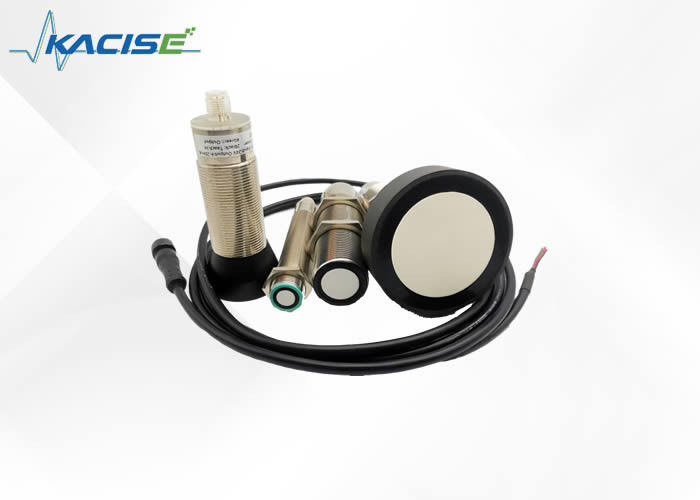

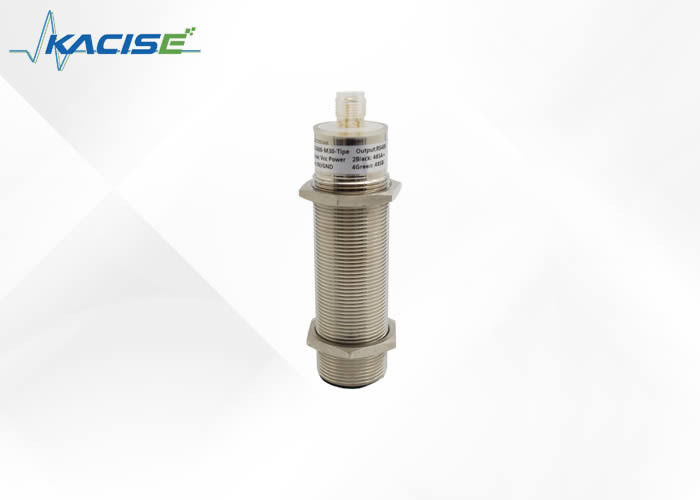

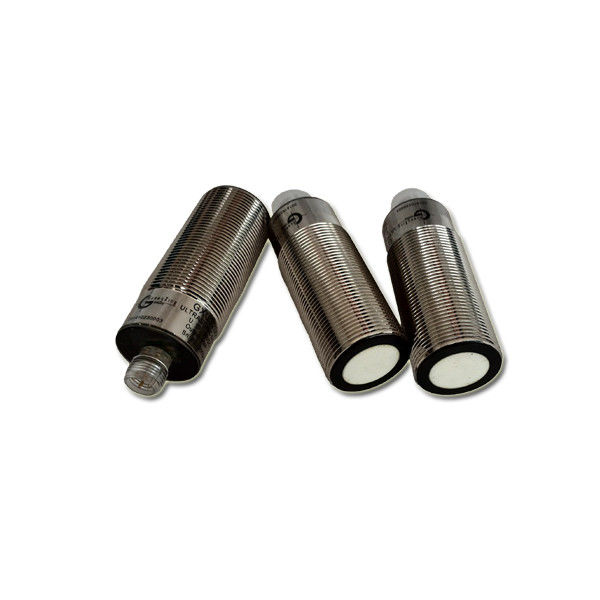

2024 novo sensor de nível de água ultrassônico com distância de medição de 100 mm-5000 mm
Características
- Compatível com os muitos tipos deste produto similar.
- Alta sensibilidade
- As leituras podem ocorrer até a cada 33 mS ((30 Hz) dentro de 3 metros ou ocorrer até a cada 80 mS ((12.5 Hz) dentro de 10 metros.
- A operação de execução livre pode medir continuamente e produzir informações de ranger
- Fornecimento de 9V-28V com consumo médio de corrente muito baixo
- Tipo de saída multi-tipo, como analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
- Sensor opera a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Breve introdução do novo sensor de ultrassom projetado em 2018
Este sensor fornece detecção e alcance de curto a longo alcance, em uma caixa compacta, robusta de PVC ou aço inoxidável, projetada para atender à intrusão de água IP67.0V-28V operação detecta objetos de 0.1m a 10m e fornece informações de alcance do sonar de 0,25m a 10m com resolução de 0,001m ou 0,01m. Os formatos de saída da interface incluídos são a saída de largura de pulso,saída de tensão analógica 0/4-20mA saída de corrente, saída NPN/PNP e saída RS485, RS232 modbus-RTU e modbus-ASCII suportados.
Parâmetros
| Especificações gerais |
| Distância de detecção 100.4000 mm |
| Faixa de regulação 100.4000 mm |
| Área não utilizável 0,200 mm |
| Placa de alvo padrão 100 mm × 100 mm |
| Frequência do transdutor Cerca de 112 kHz |
| Retardo de resposta Cerca de 195ms |
| Indicadores/Médios de operação |
| LED azul Alimentação ligada |
LED amarelo Indicação do estado de comutação
Flashing: objeto de função do programa detectado |
LED vermelho vermelho permanente: erro vermelho,
Flashing: função do programa, objeto não detectado |
| Especificações elétricas |
| Voltagem de funcionamento UB10.30VDC, ondulação 10%ss |
| Consumo de energia P0≤ 900 mW |
| Produção |
| Tipo de saída saída analógica 0,10V |
| Intervalo de avaliação da resolução [mm]/4000, mas ≥ 0,35 mm |
| Desvio da curva característica ≤ 0,2% do valor em escala |
| Precisão de repetição ≤ 0,1% do valor da escala completa |
| Impedância de carga 0,500 Ohm |
| Influência da temperatura ≤ 2% em relação ao valor da escala completa |
| Condições ambientais |
| Temperatura ambiente -25,70°C |
| Temperatura de armazenagem -40,85°C |
| Especificações mecânicas |
| Grau de proteção IP67 |
| Conector M12x1,4-PIN |
| Materiais de construção de casas de latão, níquel |
Transdutor mistura de resina epoxi/esfera de vidro oca;
Espinhas de poliuretano |
| Peso: 60 g |
Sincronização externa
O sensor pode ser sincronizado pela aplicação externa de uma tensão de onda quadrada.O pulso deve ter uma duração superior a 100 μsO ciclo de medição começa com a queda da borda de um pulso de sincronização.Um nível elevado na entrada de sincronização desativa o sensorDois modos de funcionamento estão disponíveis:
1Vários sensores podem ser controlados pelo mesmo sinal de sincronização.
2Os pulsos de sincronização são enviados cíclicamente para sensores individuais.
Sincronização interna
As conexões de sincronização de até 5 sensores capazes de sincronização interna são conectadas umas às outras.
O atraso de resposta aumenta de acordo com o número de sensores a sincronizar.Os sensores devem ser operados de forma não sincronizada para ensinar os limites de avaliação.
Nota:
Se a opção de sincronização não for utilizada, a entrada de sincronização deve ser ligada à terra (0V) ou o sensor deve ser operado através de um conector de cabo V1 (4-pin).
Ajuste dos limites de avaliação
O sensor ultra-sônico possui uma saída analógica com dois limites de avaliação ensináveis.Bou + UBA tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s. Os LED indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN.O limite inferior de avaliação A1 é ensinado com - UB, A2 com + UB.
Podem ser definidas duas funções de saída diferentes:
1O valor analógico aumenta com o aumento da distância do objeto (rampa crescente)
2O valor analógico diminui com o aumento da distância do objeto (câmara de queda)
Os limites de avaliação só podem ser especificados nos primeiros 5 minutos após o ensaio.
Para modificar os limites de avaliação mais tarde,
O utilizador só pode especificar os valores desejados após uma nova ligação.
Rampa ascendente TEACH-IN (A2 > A1)
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A1 com - UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A2 com + UB
Rampa de queda TEACH-IN (A1 > A2):
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A2 com + UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A1 com - UB
Configuração padrão
A1: área inutilizável
A2: Faixa nominal de detecção
Modo de funcionamento: rampa ascendente
Informações sobre a empresa
A Xi'an Kacise é certificada pela ISO 9001-2008, GJB 9001B-2009, CE, segurança intrínseca à prova de explosão e segurança isolada à prova de explosão, etc.que asseguram que os nossos produtos estão em conformidade com as normas internacionais.
Estamos especializados na fabricação de instrumentos de medição de pressão, nível e fluxo e produtos relacionados há 10 anos.através dos esforços de toda a nossa equipe, tornamo-nos um fabricante profissional de instrumentos de medição e fornecedor de soluções. E estamos continuamente a tentar melhorar a qualidade do produto.
Atualmente, o sensor Kacise já é exportado para a América, Espanha, Austrália, Chile e outros 20 países e regiões, e recebeu muitos comentários favoráveis.Os nossos distribuidores no exterior também estão a aumentar.Consideramos os preços razoáveis, o tempo de produção eficiente e o bom serviço pós-venda como nosso princípio e esperamos cooperar com mais clientes para o desenvolvimento mútuo.
Os nossos serviços
- A sua consulta será respondida em 24 horas.
- Pessoal bem treinado e experiente para responder a todas as suas perguntas em inglês fluente.
- OEM & ODM, podemos ajudá-lo a projetar e sua solicitação será colocada em produto.
- A distribuição é oferecida para o seu design único e alguns dos nossos modelos atuais.
- Proteção da sua área de vendas, ideias de design e todas as suas informações privadas.
- Os descontos são oferecidos com base nas quantidades de encomenda.
- Fornecemos serviços de reparação pagos para danos ao medidor não decorrentes de problemas de qualidade de fabricação ou danos ao medidor não abrangidos pela garantia.
Perguntas frequentes
-
P:Que informações devem ser fornecidas a:escolher o modelo adequado?
A:Por favor, forneça-nos:campo de aplicação,Distância , sinal de saída,Tipo líquido (médio),
efonte de alimentação,para que possamos escolher o modelo e fazer a cotação rapidamente.
-
P:É uma empresa comercial ou fabricante?
A:Somos um fabricante aprovado pela ISO especializado em instrumentos de medição de nível e de fluxo.
O serviço OEM e ODM estão disponíveis. Bem-vindo a nos visitar.
-
P:Qual é o seu MOQ?
A:Para começar a nossa cooperação, a ordem de amostra é aceitável.
-
P:Qual é a sua data de entrega?
A:A data de entrega é de cerca de 3 a 15 dias úteis após o recebimento do pagamento.
-
P:Quais são os seus termos de pagamento?
A:Apoiamos T/T, PayPal e garantia comercial.
Para a encomenda de produção em massa, é de 30% de depósito antecipado e 70% de saldo antes do envio.
-
P:Qual é o método de pagamento do Trade Assurance:
A:É um serviço gratuito que pode proteger os seus pedidos do pagamento à entrega.
E agora temos USD104,000.00 de caução para garantir as suas ordens.
-
P:Tem garantia?
A:Sim, temos a garantia de 12 meses.
