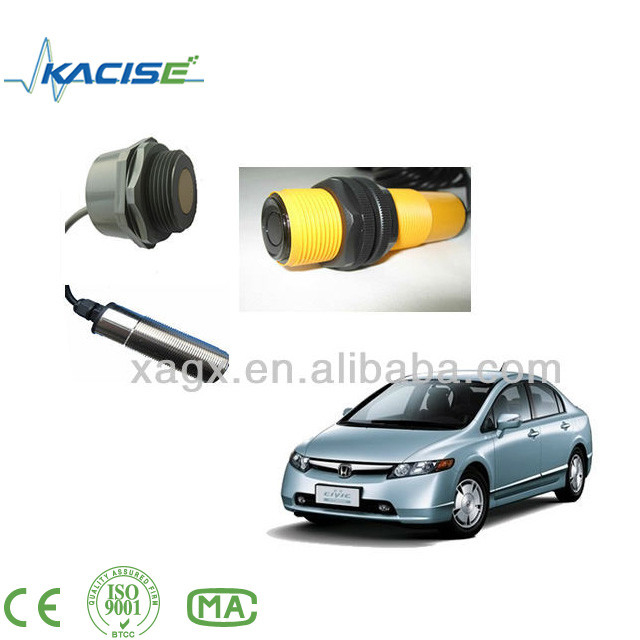

Sensor de transdutor piezoelétrico ultra-sônico de 2018

Este sensor fornece detecção e alcance de curto a longo alcance, em uma caixa compacta, robusta de PVC ou aço inoxidável, projetada para atender à intrusão de água IP67.0V-28V operação detecta objetos de 0.1m a 10m e fornece informações de alcance do sonar de 0,25m a 10m com resolução de 0,001m ou 0,01m. Os formatos de saída da interface incluídos são a saída de largura de pulso,Saída de tensão analógica, saída NPN/PNP e saída digital serial.

2. DimensõesNão, não.unidade:mm)

Se o tipo de módulo for M18, as dimensões são as seguintes:

A=Φ18.0±0.5 E=Φ12.0±0.5
B = 66.0±0.5 F=Φ28.0±0.5
C=27.0±0.5 G=10.0±0.5
D é igual a 12.0±0.5 H=12.0±0.5

3Características

1) Projetados para ambientes exteriores ou interiores

2) Alta sensibilidade

3) As leituras podem ocorrer até a cada 33 mS ((30 Hz) dentro de 3 metros ou ocorrer até a cada 80 mS ((12.5 Hz) dentro de 10 metros.

4) A operação em funcionamento livre pode medir continuamente e produzir informações de ranger

5) Fornecimento de 9V-28V com uma corrente média muito baixa

6) Tipo de saída de vários tipos, tais como analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.

7) O sensor opera a 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz

4. Aplicações

1).Medição do nível do reservatório

2) Medição do nível do contentor

3) Detecção da zona de proximidade

4) Detecção de pessoas

5) Sensor de alcance do robô

6) Navegação autónoma

7) Navegação multi-sensores

8) Medição da distância

9) Detecção de objetos de longa distância

10) Sensores industriais

5Informações sobre a embalagem e os acessórios

2 unidades estão em caixa e todas as caixas são embaladas em embalagens padrão ou pedidos dos clientes disponíveis.

Os acessórios são os seguintes:

a, cabo de 2 metros de comprimento

b, 2 porcas para fixação do sensor

6Informações de encomenda

GX_US_AAA-BBB-CCC-DDD-EEE

BBB: faixa de distância

003-30cm 005-50cm

010-100cm 030-300cm

060-600 cmOutros reservados

CCC: Tipo de interface

0V5-Análogo 0-5V

1V5- Análogo 1-5V

0VA- Análogo 0-10V

1VA- Análogo 1-10V

4MA- Análogo 4-20mA

Interface SER-RS485

Interface de autocarro CAN-Can

Pulso PUL-PUL

Pulso PMP-PMP

Interruptor não NPN

Interruptor PNP-PNP

Outros - Reservados

DDD: método de ligação do cabo

Cabos fixos

Soquete de ligação M12-M12

EEE: comprimento do cabo

XXX-descrição do comprimento do cabo, o comprimento do cabo deve ser inferior a 15m, o número deve ser inferior a 150

Por exemplo, GX_US_S30-700-SER-FIX-080
