Introdução

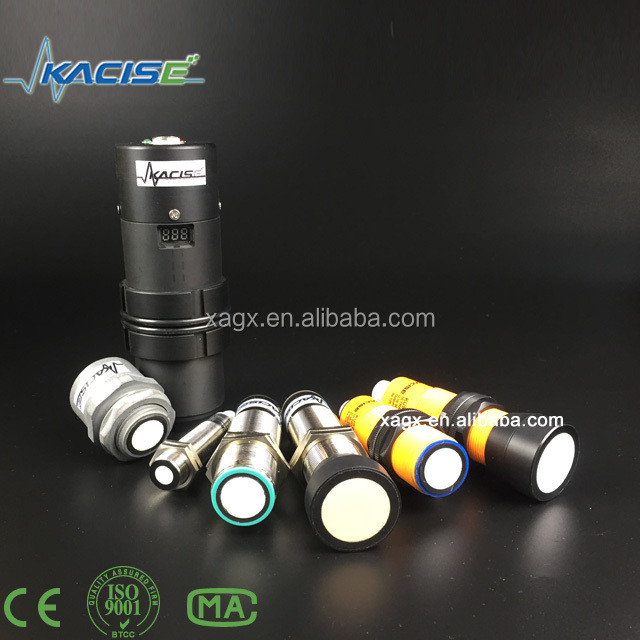

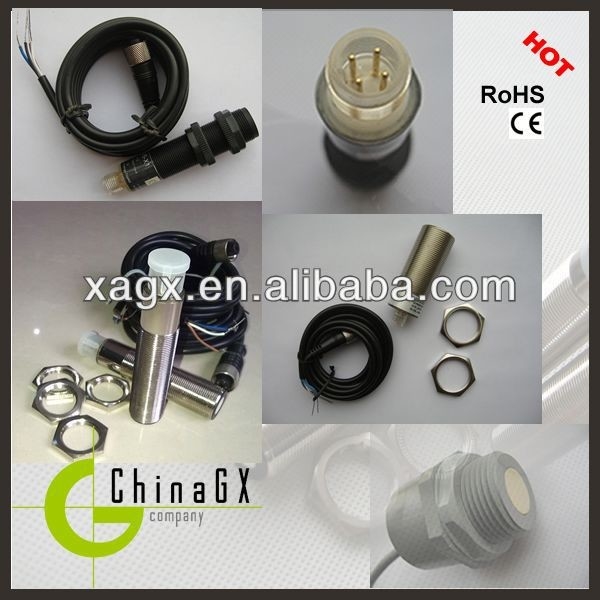

Os sensores ultra-sônicos da série GXUS cobrem uma variedade de cenários de aplicação na automação industrial.tarefas de medição ou detecção do nível de enchimento em portões e portas: oferecem soluções para os mais diversos requisitos de aplicação.
Os sensores com saídas de comutação digital ou uma interface analógica de 4-20 mA são comuns.A maioria dos sensores pode ser ensinada ou parametrizada através de uma interface e, portanto, adaptada à respectiva aplicação.
Características
Alta resolução
Tempo de resposta curto
Pequena zona cega
Várias saídas disponíveis: saída de interruptor, analógica ou RS232/485
Especificações
GXUS-M18
GXUS-M30
|
Faixa de detecção
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Placa de alvo padrão
|
100 mm x 100 mm
|
|
Frequência do transdutor
|
aproximadamente 255 kHz
|
|
Retardo de resposta
|
aproximadamente 125 ms
|
|
LED azul
|
Energia ligada
|
|
LED amarelo
|
sólido: objeto na gama de avaliação
|
|
intermitente: função do programa, objeto detectado
|
|
LED vermelho
|
Solid: Erro
|
|
intermitente: função do programa, não foi detectado objeto
|
|
Voltagem de funcionamento UB
|
10... 30 V DC, ondulação 10 % SS
|
|
Corrente de alimentação sem carga I0
|
≤45 mA
|
|
Tipo de saída
|
1 saída analógica 0-10V ou 4...20mA.
|
|
Resolução
|
0.11 mm no alcance máximo de detecção
|
|
Desvio da curva característica
|
±1 % do valor em escala
|
|
Precisão de repetição
|
±0.1 % do valor em escala
|
|
Impedância de carga
|
> 1kOhm
|
|
Influência da temperatura
|
±10,5% do valor em escala
|
|
Temperatura ambiente
|
-25... 70 °C (-13... 158 °F)
|
|
Temperatura de armazenamento
|
-40 °C a 85 °C
|
|
Tipo de ligação
|
Conector do dispositivo M12 x 1, 4-pin
|
|
Grau de protecção
|
IP65 (IP66 selecionável)
|
|
Materiais
|
Casas: latão níquel
de aço inoxidável
ou de plástico
|
|
Transdutor: mistura de resina epóxi/esfera de vidro oca;
espuma de poliuretano
|
Ajuste dos limites de avaliação
O sensor ultra-sônico dispõe de uma saída analógica com dois limites de avaliação ensináveis, que são definidos pela aplicação da tensão de alimentação -UB ou +UB à entrada TEACH-IN.A tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s.Os LED indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN. O limite inferior de avaliação A1 é ensinado com -UB, A2 com +UB.
Podem ser definidas duas funções de saída diferentes:
1O valor analógico aumenta com o aumento da distância do objeto (rampa crescente)
2O valor analógico diminui com o aumento da distância do objeto (câmara de queda)
Os limites de avaliação só podem ser especificados nos primeiros 5 minutos após o ensaio.Alimentação.
Para modificar os limites de avaliação mais tarde,O utilizador só pode especificar os valores desejados após uma nova ligação.
Rampa ascendente TEACH-IN (A2 > A1)
-Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A1 com - UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A2 com + UB
Rampa de queda TEACH-IN (A1 > A2):
-Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A2 com + UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A1 com
Configuração padrão
A1: área inutilizável
A2: Faixa nominal de detecção
Modo de funcionamento: rampa ascendente
Displays LED
|
Exibição em função do modo de funcionamento
|
LED vermelho
|
LED amarelo
|
|
Limite de avaliação do TEACH-IN
Objeto detectado
Nenhum objeto detectado.
Objeto incerto (TEACH-IN inválido)
|
desligado
flashes
em
|
flashes
desligado
desligado
|
|
Modo normal (intervalo de avaliação)
|
desligado
|
em
|
|
Culpa
|
em
|
estado anterior
|
GXUS-M56
|
Distância
|
50...500 mm;100...1000 mm;200... 3000 mm;300... 5000 mm;
500...6000 mm
|
|
Resolução
|
3 mm ou 0,1%(Qual é maior?)
|
|
Tempo de resposta
|
< 200 ms
|
|
Exibição
|
LED
|
|
Ângulo de emissão
|
20°
|
|
Saída analógica
|
4~20mA/500Ω
|
|
Sprodução de bruxa
|
Relais DC 30V/ 5A, PNP/NPN(Ocupação)
|
|
RS232/485
|
Protocolo MODBUS ou protocolo personalizado (opcional))
|
|
Fornecimento de energia
|
Padrão 24VDC(±15%)
|
|
Temperatura ambiente
|
- 20~+60°C
|
|
Classe de protecção
|
IP65 (IP66 é selecionável)
|
|
Instalação
|
M56*2
|
