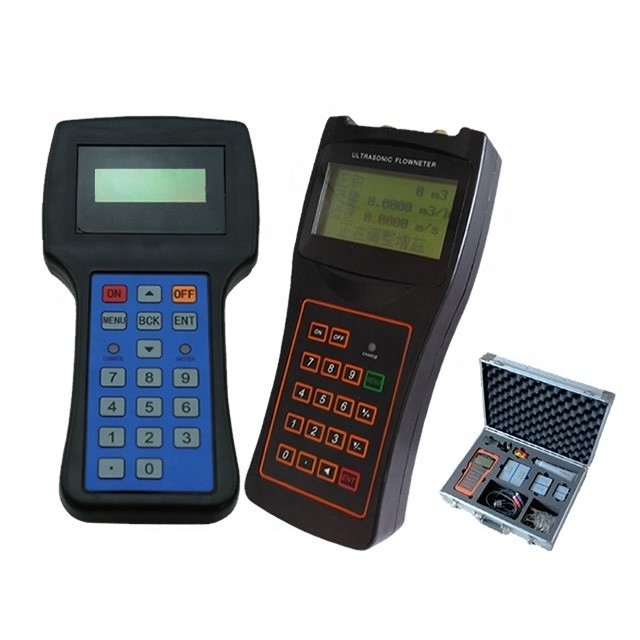

Controle de fluxo de fluidos inteligente com precisão de até 1,0%

Posições

Especificações

Unidade principal

Precisão

Melhor que ± 1%

Repetitividade

Melhor que 0,2%

Princípio

Princípio de medição do tempo de trânsito

Medição

Período

500 ms

Exibição

LCD com luz de fundo, visualização de fluxo/calor acumulado, fluxo/calor instantâneo, velocidade, tempo, etc.

Produção

Saída analógica: 4-20mA ou 0-20mA de saída de corrente. Impedância 0∼1kWPrecisão 0,1%.

Saída OCT: sinal de frequência (1~9999HZ)

Saída do relé: mais de 20 sinais de origem (nenhum sinal, fluxo inverso, etc.)

Porta serial RS485

Input

Três entradas analógicas

Entrada do resistor PT100 de três fios (opcional)

Outras funções

Regista automaticamente os dados de totalização dos últimos 64 dias / 64 meses / 5 anos;

O tempo de ligação e a taxa de vazão correspondente dos últimos 64 eventos de ligação e desligação.

Estado de funcionamento do instrumento nos últimos 64 dias

tubos

material

Acero, aço inoxidável, ferro fundido, tubos de cimento, cobre, PVC, alumínio, FRP, etc.

Tamanho

15-6000 mm

Secção de tubos reta

A montante deve ser superior a 10D, a jusante deve ser superior a 5D, a jusante o comprimento deve ser superior a 30D a partir do acesso da bomba.

Líquido

Tipos

Água, água do mar, esgotos industriais, ácido e líquido alcalino, álcool, cerveja, todos os tipos de óleos que podem transmitir ultrassônicos líquido único uniforme

Temperatura

Padrão: -30°C - 90°C,De alta temperatura:-30°C a 160°C

Turbidez

Menos de 10000 ppm, com uma pequena bolha

Direção do fluxo

Medição bidirecional, medição do caudal líquido/calor

Meio Ambiente

Temperatura

Unidade principal: -30°C - 80°C

Transdutor: -40°C-110°C, Transdutor de temperatura: selecionar em consulta

Humidade

Unidade principal: 85% RH

Transdutor: submersível em água, profundidade inferior a 3 m

Cabos

Linha de par torcido, comprimento padrão de 20 m, pode ser estendida para 500 m (não recomendado); contacte o fabricante para exigência de cabo mais longo.

Interface RS-485, distância de transmissão até 1000 m

Fornecimento de energia

AC220V ou DC24V

Consumo de energia

Menos de 1,5 W

Protocolos

MODBUS, M-BUS, protocolo estendido Fuji e outro protocolo de fábrica
