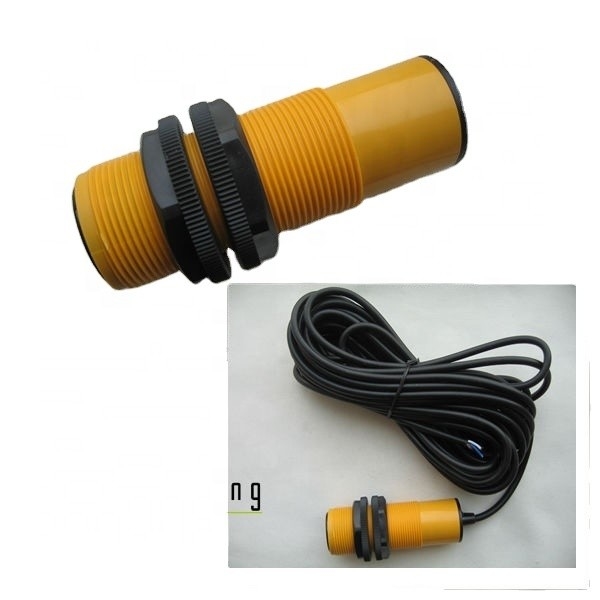

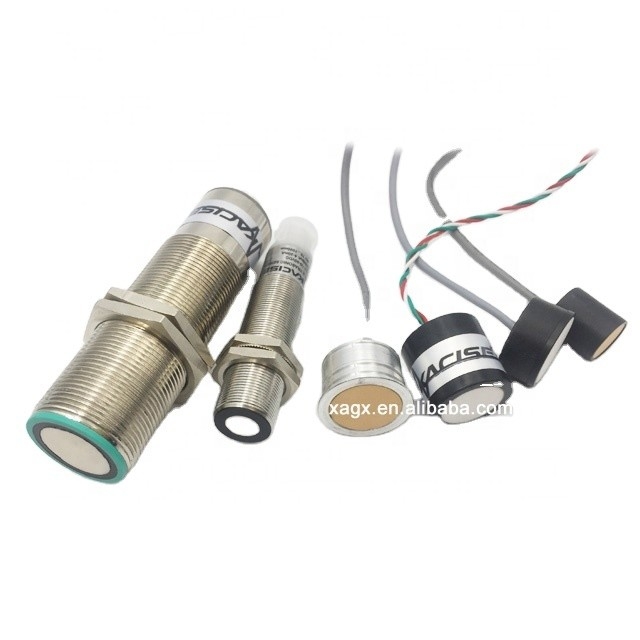

Circuito de transdutor ultra-sônico compacto PVC ou caixa de aço inoxidável

Este sensor fornece detecção e alcance de curto a longo alcance, em uma caixa compacta e robusta de PVC ou aço inoxidável, projetada para atender à intrusão de água IP67.A operação de energia 13V-30V detecta objetos a partir de 0.1m a 10m e fornece informações de alcance de sonar de 0,25m a 10m com resolução de 0,001m ou 0,01m. Os formatos de saída de interface incluídos são a saída de largura de pulso,Saída de tensão analógica, saída NPN/PNP e saída digital serial.

DimensõesNão, não.unidade:mm)

Características

. Concebido para ambientes exteriores ou interiores

. Alta sensibilidade

As leituras podem ocorrer até a cada 33 mS ((30 Hz) dentro de 3 metros ou ocorrer até a cada 80 mS ((12.5 Hz) dentro de 10 metros.

. operação de execução livre pode medir continuamente e informações de saída ranger

. 13V-30V de alimentação com muito baixo consumo médio de corrente

Tipo de saída multi-tipo, tais como analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.

Sensor a funcionar a 125K.

Aplicações

.Medição do nível do reservatório

. Medição do nível do contentor

Detecção de zona de proximidade

Detecção de pessoas.

Sensor de alcance do robô.

Navegação autónoma

Navegação multi-sensores

. Medição da distância

Detecção de objetos de longa distância.

Sensor industrial

Informações sobre embalagem e acessórios

2 unidades estão em caixa e todas as caixas são embaladas em embalagens padrão ou pedidos dos clientes disponíveis.

Os acessórios são os seguintes:

a, cabo de 2 metros de comprimento

b, 2 porcas para fixação do sensor

Informações de encomenda

GX_US_AAA-BBB-CCC-DDD-EEE

AAA: material e diâmetro do corpo

P18- o corpo de plástico e o diâmetro do corpo é de 18 mm

S18 - corpo de aço inoxidável e diâmetro do corpo de 18 mm

P30- o corpo de plástico e o diâmetro do corpo é de 30 mm

S30 - o corpo de aço inoxidável e o diâmetro do corpo são de 30 mm

BBB: faixa de distância

003-30cm 005-50cm

010-100cm 030-300cm

060-600 cmOutros reservados

CCC: Tipo de interface

0V5-Análogo 0-5V

1V5- Análogo 1-5V

0VA- Análogo 0-10V

1VA- Análogo 1-10V

4MA- Análogo 4-20mA

Interface SER-RS485

Interface de autocarro CAN-Can

Pulso PUL-PUL

Pulso PMP-PMP

Interruptor não NPN

Interruptor PNP-PNP

Outros - Reservados

DDD: método de ligação do cabo

Cabos fixos

Soquete de ligação M12-M12

EEE: comprimento do cabo

XXX-descrição do comprimento do cabo, o comprimento do cabo deve ser inferior a 15m, o número deve ser inferior a 150

Por exemplo, GX_US_S30-700-SER-FIX-080
