Características do transdutor ultrasônico
1- Compatível com os muitos tipos deste produto semelhante.
2. Alta sensibilidade
3As leituras podem ocorrer até a cada 33 mS ((30 Hz) dentro de 3 metros ou ocorrer até a cada 80 mS ((12.5 Hz) dentro de 10 metros.
4. operação de execução livre pode medir continuamente e informações de saída ranger
5. 9V-28V de alimentação com uma corrente média muito baixa
6Tipo de saída multi-tipo, como analógico (40-20mA, 0/1-5V, 0/1-10V), RS485, Can bus.
7O sensor opera a 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz.

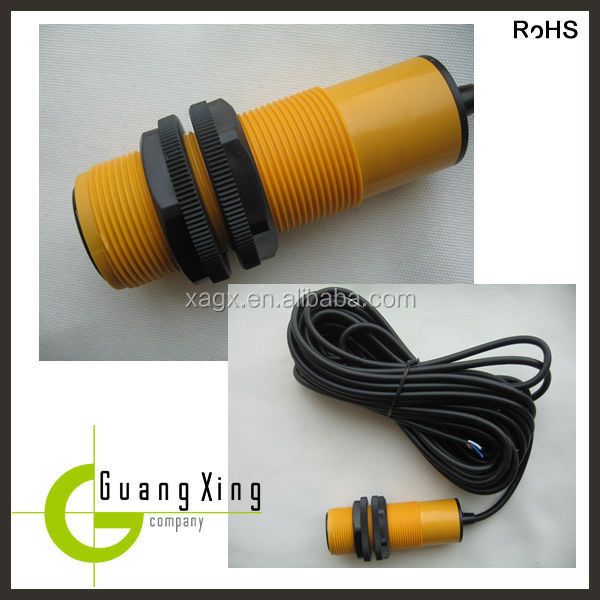

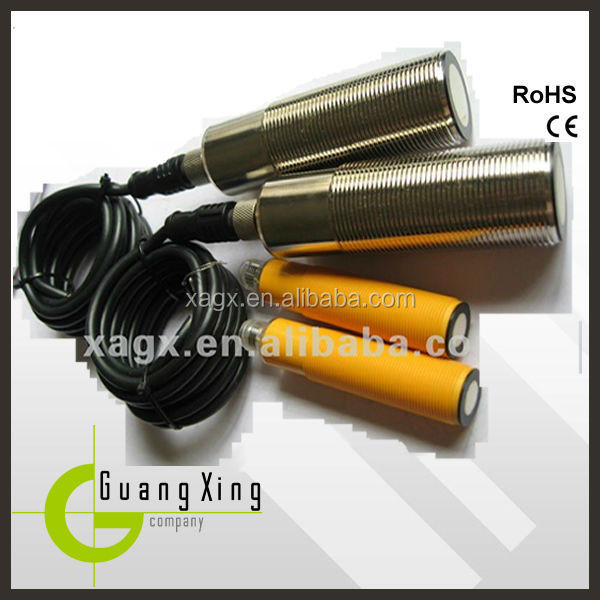

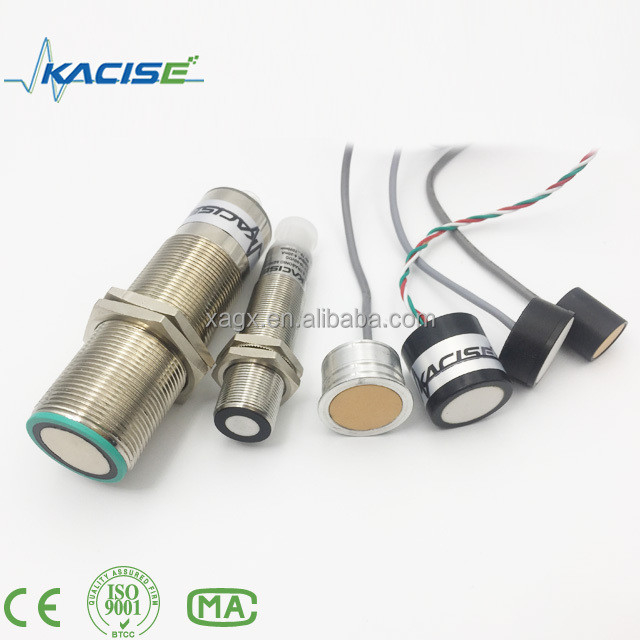

Breve introduçãoTransdutor de ultra-som
Este sensor fornece detecção e alcance de curto a longo alcance, em uma caixa compacta, robusta de PVC ou aço inoxidável, projetada para atender à intrusão de água IP67.0V-28V operação detecta objetos de 0.1m a 10m e fornece informações de alcance de sonar de 0,25m a 10m com resolução de 0,001m ou 0,01m. Os formatos de saída de interface incluídos são a saída de largura de pulso,saída de tensão analógica 0/4-20mA saída de corrente, saída NPN/PNP e saída RS485, RS232 modbus-RTU e modbus-ASCII suportados.
|
Parâmetros
|
|
Especificações gerais
|
|
Distância de detecção 100.4000 mm
|
|
Faixa de regulação 100.4000 mm
|
|
Área não utilizável 0,200 mm
|
|
Placa de alvo padrão 100 mm×100 mm
|
|
Frequência do transdutor Cerca de 112 kHz
|
|
Retardo de resposta Cerca de 195ms
|
|
Indicadores/Médios de operação
|
|
LED azul Alimentação ligada
|
|
LED amarelo Indicação do estado de comutação
Flashing: objeto de função do programa detectado
|
|
LED vermelho vermelho permanente: erro vermelho,
Flashing: função do programa, objeto não detectado
|
|
Especificações elétricas
|
|
Voltagem de funcionamento UB10.30VDC, ondulação 10%ss
|
|
Consumo de energia P0 ≤900 mW
|
|
Produção
|
|
Tipo de saída saída analógica 0,10V
|
|
Intervalo de avaliação da resolução [mm]/4000, mas ≥ 0,35 mm
|
|
Desvio da curva característica ≤ 0,2% do valor em escala
|
|
Precisão de repetição≤00,1% do valor em escala
|
|
Impedância de carga 0,500 Ohm
|
|
Influência da temperatura≤2% do valor em escala completa
|
|
Condições ambientais
|
|
Temperatura ambiente -25,70°C
|
|
Temperatura de armazenagem -40,85°C
|
|
Especificações mecânicas
|
|
Grau de proteção IP67
|
|
Conector M12x1,4-PIN
|
|
Materiais de construção de casas de latão, níquel
|
|
Transdutor mistura de resina epoxi/esfera de vidro oca;
Espinhas de poliuretano
|
|
Peso: 60 g
|
Sincronização externa
O sensor pode ser sincronizado pela aplicação externa de uma tensão de onda quadrada.O pulso deve ter uma duração superior a 100 μsO ciclo de medição começa com a queda da borda de um pulso de sincronização.Um nível elevado na entrada de sincronização desativa o sensorDois modos de funcionamento estão disponíveis:
1Vários sensores podem ser controlados pelo mesmo sinal de sincronização.
2Os pulsos de sincronização são enviados cíclicamente para sensores individuais.
Sincronização interna
As conexões de sincronização de até 5 sensores capazes de sincronização interna são conectadas umas às outras.
O atraso de resposta aumenta de acordo com o número de sensores a sincronizar.Os sensores devem ser operados de forma não sincronizada para ensinar os limites de avaliação.
Nota:
Se a opção de sincronização não for utilizada, a entrada de sincronização deve ser ligada à terra (0V) ou o sensor deve ser operado através de um conector de cabo V1 (4-pin).
Ajuste dos limites de avaliação
O sensor ultra-sônico possui uma saída analógica com dois limites de avaliação ensináveis.Bou + UBA tensão de alimentação deve ser aplicada à entrada TEACH-IN durante pelo menos 1 s. Os LED indicam se o sensor reconheceu o alvo durante o procedimento TEACH-IN.O limite inferior de avaliação A1 é ensinado com - UB, A2 com + UB.
Podem ser definidas duas funções de saída diferentes:
1O valor analógico aumenta com o aumento da distância do objeto (rampa crescente)
2O valor analógico diminui com o aumento da distância do objeto (câmara de queda)
Os limites de avaliação só podem ser especificados nos primeiros 5 minutos após o ensaio.
Para modificar os limites de avaliação mais tarde,
O utilizador só pode especificar os valores desejados após uma nova ligação.
Rampa ascendente TEACH-IN (A2 > A1)
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A1 com - UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A2 com + UB
Rampa de queda TEACH-IN (A1 > A2):
- Objeto de posição no limite inferior de avaliação
- TEACH-IN limite inferior A2 com + UB
- Objeto de posição no limite superior de avaliação
- limite superior do TEACH-IN A1 com - UB
Configuração padrão
A1: área inutilizável
A2: Faixa nominal de detecção
Modo de funcionamento: rampa ascendente
Ajuste das características do cone sonoro dePequeno transdutor ultra-sônico impermeável
O sensor ultra-sônico permite duas formas diferentes do cone de som, um cone de som de grande ângulo e um cone de som de pequeno ângulo.
1Cone de som de pequeno ângulo
- Desligue a fonte de alimentação.
- conectar o fio de entrada do Teach ao -UB
- liga a fonte de alimentação
- o LED vermelho pisca uma vez com uma pausa antes da próxima.
- LED amarelo: permanentemente ligado: indica a presença de um objeto ou de um objeto perturbador dentro do intervalo de detecção
- desconectar o fio de entrada Teach do -UB e a mudança é salva
2Cone de som de grande ângulo
- Desligue a fonte de alimentação.
- conectar o fio de entrada Teach com + UB
- liga a fonte de alimentação
- o LED vermelho pisca duas vezes com uma longa pausa antes do próximo.
- LED amarelo: permanentemente ligado: indica um objecto ou um objeto perturbador dentro do intervalo de detecção
- desconecte o fio de entrada Teach do + UB e a mudança é salva
Condições de instalação
Se o sensor for instalado a uma temperatura ambiente inferior a 0°C, deve ser adequado para as medidas de protecção.deve ser fixado no meio do fio da caixa.
|
