Name: Acelerômetro de navegação por inércia de alta estabilidade com alcance ±70 g e limiar de 5 μg para aplicações de precisão
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Para casa > produtos > Sensor do acelerômetro >

Acelerômetro de navegação por inércia de alta estabilidade com alcance ±70 g e limiar de 5 μg para aplicações de precisão

Sensor de acelerômetro de alta estabilidade

acelerômetro de navegação inercial de precisão

aplicações de acelerômetros de alta estabilidade

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KSJB2

Contacte-nos

Solicite um orçamento

Acelerômetro de navegação por inércia de alta estabilidade com alcance ±70 g e limiar de 5 μg para aplicações de precisão

Detalhes do produto

Escopo:

± 70g

Valor limiar:

5 μg

Valor de desvio K0/K1:

≤±3 mg

Destacar:

Sensor de acelerômetro de alta estabilidade

acelerômetro de navegação inercial de precisão

aplicações de acelerômetros de alta estabilidade

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Unidade de Medição Inercial GS16488 com 1 Canal SPI, Repetibilidade de Polarização −40°C ≤ TA ≤ +85°C e Não Linearidade do Fator de Escala FS=450 º/s

Obtenha o melhor preço

Acelerômetro flexível de quartzo GSRBA500D com alcance de ± 70 g, tamanho pequeno 22 mm × 22 mm × 14 mm e alta confiabilidade para aplicações aeroespaciais e

Obtenha o melhor preço

GSQAT160 Sensor de acelerômetro flexível de quartzo com Bias < 20 mg Fator de escala 2,75 mA/g ± 1,8% e Bias Repeatability 1mg

Obtenha o melhor preço

Acelerômetro Flexível de Quartzo Miniatura Ø18.8×21 com Fator de Escala 2.2~3.5mA/g e Repetibilidade de Polarização ≤100ug

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Acelerômetros de navegação inercial de alta precisão para um grande número de aplicações possuem alta estabilidade

O acelerômetro flexível de quartzo da série KSJB2 é um acelerômetro de nível de navegação inercial de alta precisão para um grande número de aplicações (até 100g), o produto tem excelente estabilidade de longo prazo, repetibilidade, desempenho de inicialização, adaptabilidade ambiental e características de alta confiabilidade, pode ser usado para testes estáticos pode ser usado para testes dinâmicos, também é um sensor de vibração padrão e sensor de inclinação.

A corrente de saída do produto está linearmente relacionada à força ou aceleração recebida, e o usuário pode selecionar a resistência de amostragem apropriada por meio de cálculo para obter uma saída de alta precisão. O sensor de temperatura integrado pode ser usado para compensar o valor de deslocamento e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do usuário.

Aplicações: Medição inercial de sistema de navegação inercial de alta precisão na indústria aeroespacial, aviação, navios, armas e outros campos, e teste de isolamento de vibração e teste de inclinação de equipamentos de instrumentos de precisão.

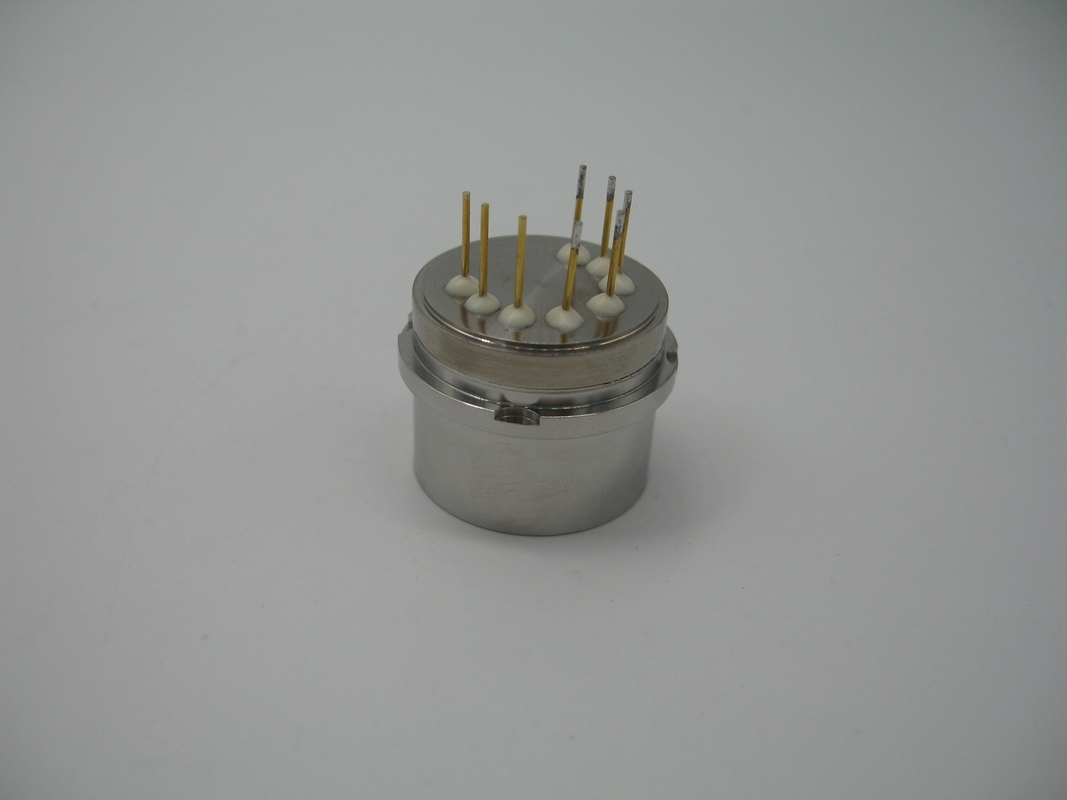

Acelerômetro de navegação por inércia de alta estabilidade com alcance ±70 g e limiar de 5 μg para aplicações de precisão 0

Diagrama de esboço e definição de pinos:

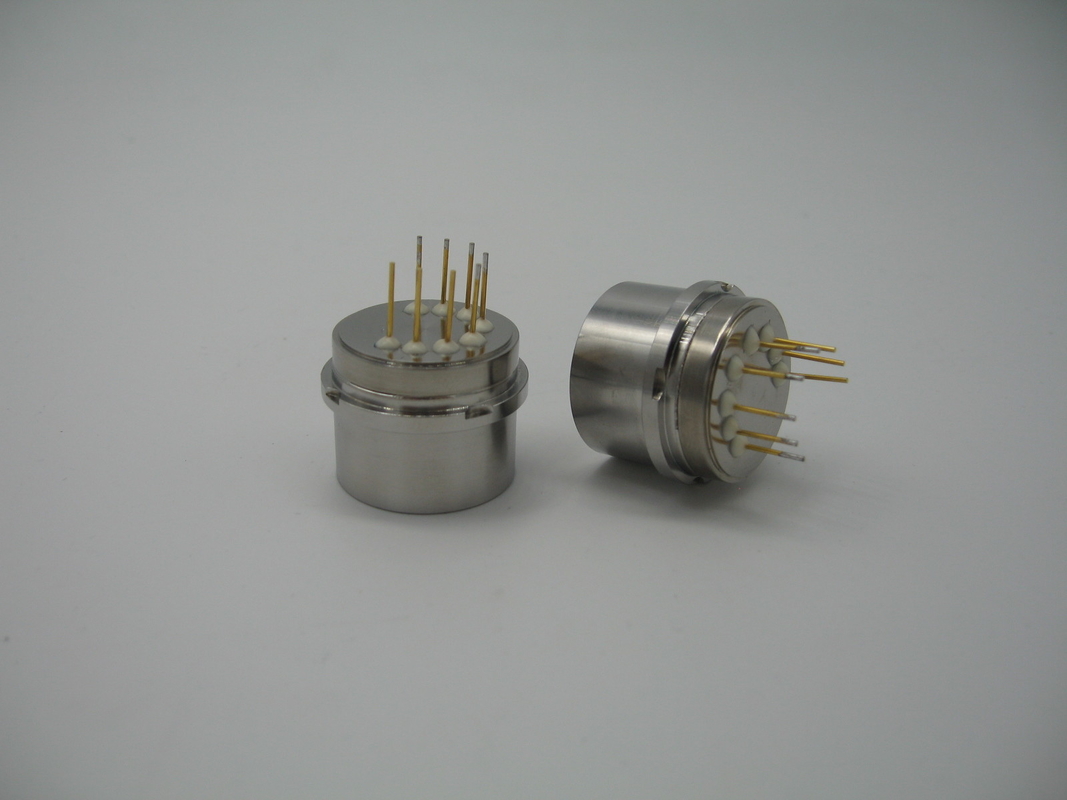

Acelerômetro de navegação por inércia de alta estabilidade com alcance ±70 g e limiar de 5 μg para aplicações de precisão 1

Figura I: Acelerômetro universal

Definição convencional do pino:

1, saída de sinal;
2. Vazio;
3, -15V;
4, +15V;
5, fonte de alimentação e terra de sinal;
6. Vazio;
7. Vazio;
8. Vazio;
9, saída de -9V;
10, saída de +9V.

parâmetros técnicos:

Número	Parâmetros	KSJB2-01	KSJB2-02	KSJB2-03
1	Escopo	±70g	±70g	±70g
2	Valor limite	5μg	5μg	5μg
3	valor de desvio K₀/K₁	≤±3mg	≤±3mg	≤±5mg
4	fator de escala K₁	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g
5	Coeficiente não linear de segunda ordem K₂	≤±10μg /g2	≤±15μg/g2	≤±20μg /g2
6	0g 4 horas de estabilidade a curto prazo	≤10 μg	≤15 μg	≤20 μg
7	1g 4 horas de estabilidade a curto prazo	≤10 ppm	≤15 ppm	≤20 ppm
8	repetibilidade da síntese do valor do desvio σK₀(1σ, um mês)	≤10 μg	≤20 μg	≤30 μg
9	Repetibilidade integrada do fator de escala σK₁/K₁(1σ, um mês)	≤15ppm	≤30 ppm	≤50 ppm
10	Repetibilidade abrangente de coeficientes não lineares K₂/K₁(1σ, um mês)	≤±10 μg/g2	≤±20 μg/g2	≤±30 μg/g2
11	valor de desvio Coeficiente de temperatura (o valor médio de toda a zona de temperatura)	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
12	Fator de escala Coeficiente de temperatura (o valor médio de toda a zona de temperatura)	≤±20 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Ruído (A resistência de amostragem é 840Ω)	≤5mv	≤5mv	≤5mv
14	Frequência natural	400~800Hz	400~800Hz	400~800Hz
15	largura de banda	800~2500Hz	800~2500Hz	800~2500Hz
16	Vibração aleatória	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	batida	100g,8ms,1/2sin	100g,8ms,1/2sin	100g,8ms,1/2sin
18	Faixa de temperatura operacional	-55~+85℃	-55~+85℃	-55~+85℃
19	Faixa de temperatura de armazenamento	-60~+120℃	-60~+120℃	60~+120℃
20	Fonte de energia	±12~±15V	±12~±15V	±12~±15V
21	Consumo atual	≤±20mA	≤±20mA	≤±20mA
22	Sensor de temperatura	Personalizável pelo usuário	Personalizável pelo usuário	Personalizável pelo usuário
23	dimensão	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	peso	≤80g	≤80g	≤80g

Observação:

1. O fator de escala é ajustado de acordo com os requisitos do usuário;
2. Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3. Ciclo de teste: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com os requisitos do usuário para teste;
4. De acordo com os requisitos de instalação do usuário; As dimensões podem ser ligeiramente ajustadas de acordo com as necessidades do usuário e outros requisitos de teste podem ser realizados de acordo com as necessidades do cliente.
