Name: Acelerômetro flexível de quartzo de precisão com ±70 g de alcance 5 μg limiar e alta estabilidade para navegação inercial
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

Para casa > produtos > Sensor do acelerômetro >

Acelerômetro flexível de quartzo de precisão com ±70 g de alcance 5 μg limiar e alta estabilidade para navegação inercial

Pesquisas de poços de poço baseadas no solo Acelerômetros de quartzo

Acelerômetros flexíveis de quartzo industriais de precisão

Acelerômetro flexível de perfuração de petróleo

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KSJB2

Contacte-nos

Solicite um orçamento

Acelerômetro flexível de quartzo de precisão com ±70 g de alcance 5 μg limiar e alta estabilidade para navegação inercial

Detalhes do produto

Escopo:

± 70g

Valor limiar:

5 μg

Valor de desvio K0/K1:

≤±3mg

Destacar:

Pesquisas de poços de poço baseadas no solo Acelerômetros de quartzo

Acelerômetros flexíveis de quartzo industriais de precisão

Acelerômetro flexível de perfuração de petróleo

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

cada unidade tem caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos de cl

Tempo de entrega

5-8 dias de trabalho

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 partes pela semana

PRODUTOS CONEXOS

Sensor de acelerômetro de quartzo flexível resistente a choques com ampla gama de temperaturas e viés ≤ 20 mg para ambientes extremos

Obtenha o melhor preço

Acelerômetro flexível de quartzo de precisão com fator de escala de 1,3 ~ 3,5 mA/g para condições extremas e resistência ao choque de 1000 g

Obtenha o melhor preço

2.3 ~ 3.5mA/g Fator de escala 1000g Sensor de acelerômetro de quartzo flexível resistente a choques com temperatura de armazenamento de -55°C+130°C

Obtenha o melhor preço

Sensor de acelerômetro de resistência ao choque com tolerância de 1000 g e ampla faixa de temperatura -45 °C ~ + 125 °C para alta precisão 2,3 ~ 3,5 mA / g Fator de escala

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Acelerômetros de navegação inercial de alta precisão para um grande número de aplicações têm alta estabilidade

O acelerômetro flexível de quartzo da série KSJB2 é um acelerômetro de nível de navegação inercial de alta precisão para um grande número de aplicações (até 100 g), o produto tem excelente estabilidade a longo prazo,Repetitividade, desempenho de arranque, adaptabilidade ao ambiente e características de elevada fiabilidade, podem ser utilizados para ensaios estáticos podem ser utilizados para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.

A corrente de saída do produto está linearmente relacionada com a força ou aceleração recebida,e o utilizador pode selecionar a resistência de amostragem apropriada através do cálculo para alcançar uma saída de alta precisãoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de deslocamento e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.

Aplicações:Os acelerômetros de pêndulo flexíveis de quartzo têm sido amplamente utilizados na medição de várias acelerações lineares e acelerações de vibração e na medição de parâmetros como velocidade, distância, velocidade angular e deslocamento angular. usado com sucesso em sistemas de medição de microgravidade por satélite, sistemas de navegação inercial de alta precisão, rocha,e pesquisas de poços no solo e perfuração de petróleo, sistemas de inclinômetros contínuos, veículos de lançamento, mísseis balísticos, naves espaciais e outros campos e civis.

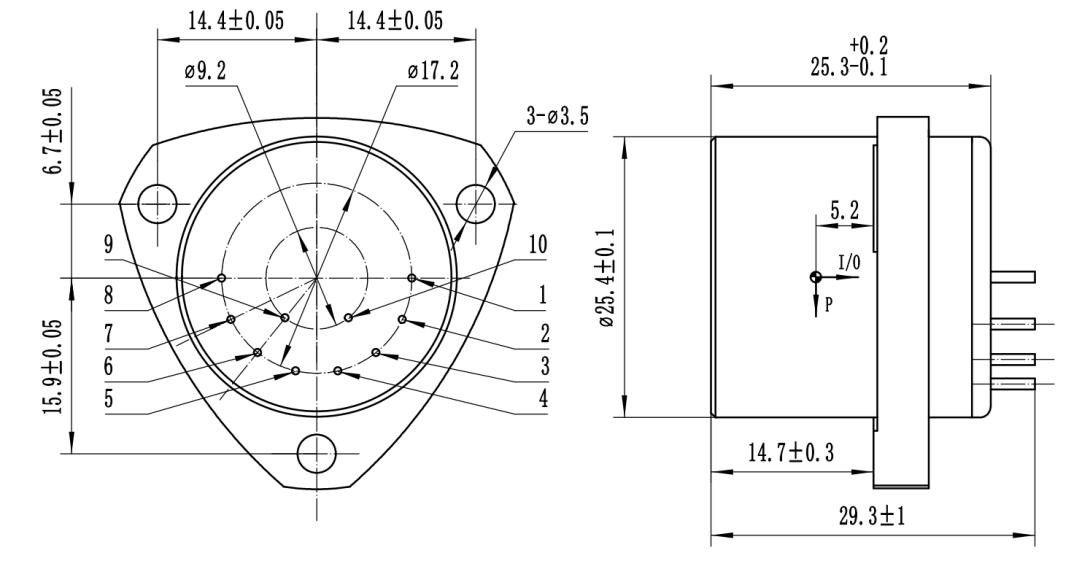

Diagrama de contorno e definição do pin:

Figura I: Acelerômetro universal

Definição convencional de alfinete:

1, saída de sinal;
2. Vazio;
3, -15 V;
4, +15V;
5, fonte de alimentação e sinal de terra;
6. Vazio;
7. Vazio;
8. Vazio;
9, -9V de saída;
10, +9V de saída.

Parâmetros técnicos:

Número	Parâmetros	KSJB2-01	KSJB2-02	KSJB2-03
1	Área de aplicação	± 70 g	± 70 g	± 70 g
2	Valor limiar	5 μg	5 μg	5 μg
3	valor de desvio K₀/K₁	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Fator de escala K₁	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g	00,8 a 1,2 mA/g
5	Coeficiente não linear de segunda ordem K₂	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g 4 horas estabilidade a curto prazo	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1 g 4 horas estabilidade a curto prazo	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	Repetitividade da síntese de valores de desvio σK₀(1σ, um mês)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Repetitividade integrada pelo fator de escala σK₁/K₁(1σ, um mês)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Repetibilidade global dos coeficientes não lineares K₂/K₁(1σ, um mês)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Ruído ((A resistência de amostragem é de 840Ω)	≤ 5mv	≤ 5mv	≤ 5mv
14	Frequência natural	400 a 800 Hz	400 a 800 Hz	400 a 800 Hz
15	largura de banda	800 a 2500 Hz	800 a 2500 Hz	800 a 2500 Hz
16	Vibração aleatória	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)	6 g ((20-2000 Hz)
17	greve	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Intervalo de temperatura de funcionamento	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
19	Intervalo de temperatura de armazenamento	-60~+120°C	-60~+120°C	60°C a + 120°C
20	Fornecimento de energia	± 12 ~ ± 15 V	± 12 ~ ± 15 V	± 12 ~ ± 15 V
21	Consumo corrente	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
22	Sensor de temperatura	Utilizador personalizável	Utilizador personalizável	Utilizador personalizável
23	dimensão	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	peso	≤ 80 g	≤ 80 g	≤ 80 g

Nota:

O fator de escala é ajustado de acordo com as necessidades do utilizador;
Sensor de temperatura: dividido em AD590, pt1000, 18B20,
Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as exigências do utilizador para os ensaios;
De acordo com os requisitos de instalação do utilizador; as dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
