Descrição do produto:
No mundo dos sensores de navegação inercial de alta precisão de nível militar, o sensor flexível de acelerômetro de quartzo da série KSJB1 destaca-se.RepetitividadeEste sensor versátil é hábil em lidar com testes estáticos e dinâmicos,duplicação como sensor de vibração e inclinação padrão.
A corrente de saída do produto é linear com a força ou aceleração e o utilizador pode selecionar a resistência de amostragem adequada através de cálculos para obter uma saída de alta precisão.E pode ser construído em sensor de temperatura de acordo com os requisitos do usuário, utilizadas para a compensação do valor parcial e do fator de escala, reduzem o impacto da temperatura ambiente.
Aplicação: medição inercial e ensaio de isolamento de vibração de sistemas de navegação inercial de alta precisão no setor aeroespacial, da aviação, dos navios, das armas e de outros campos.

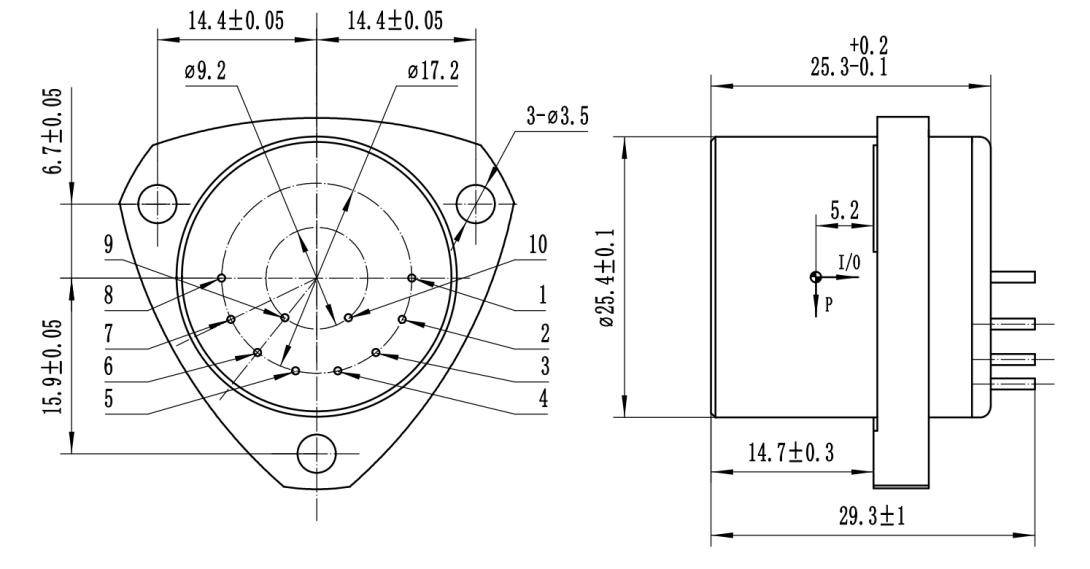

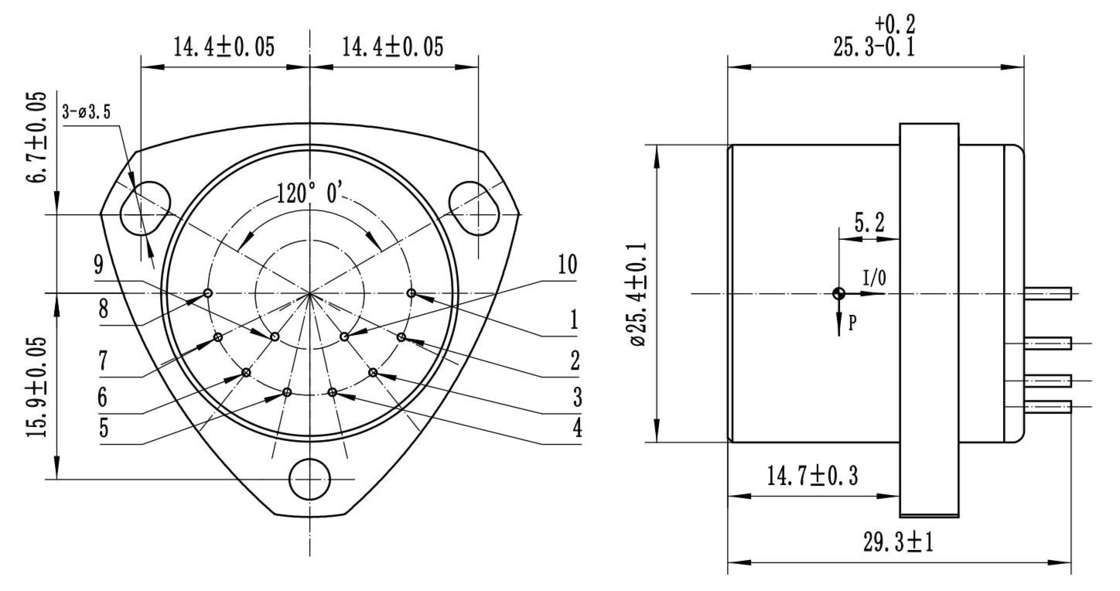

Diagrama de contorno e definição do pin:
Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V saída; 10, +9V saída.

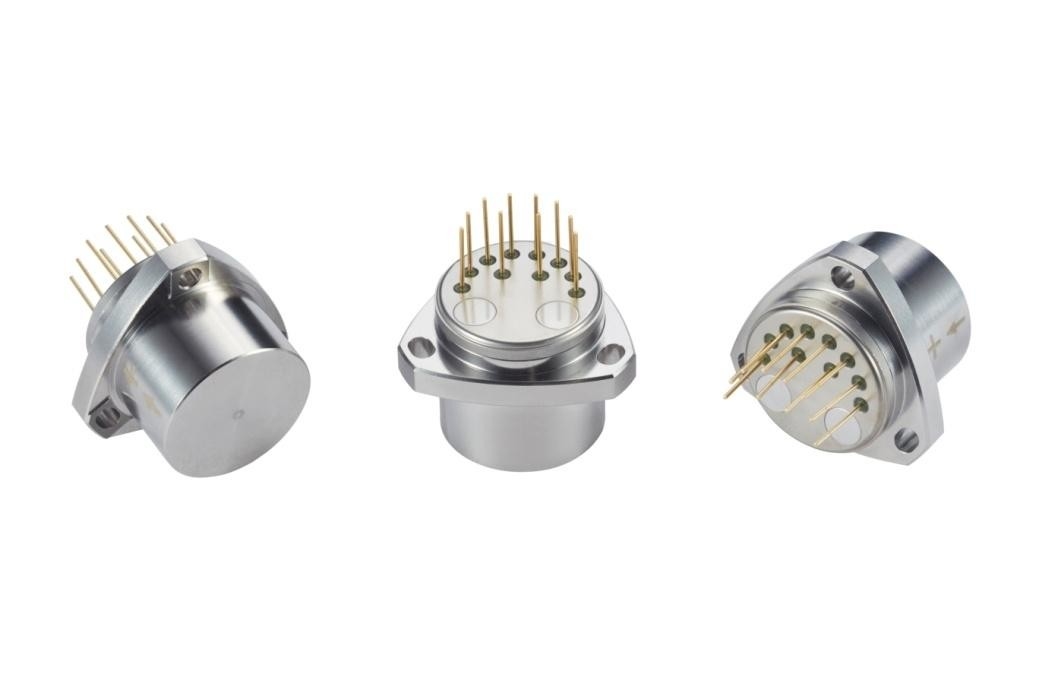

O buraco de montagem é em forma de U
O buraco de montagem é em forma de U e o pin é de 8 pinos

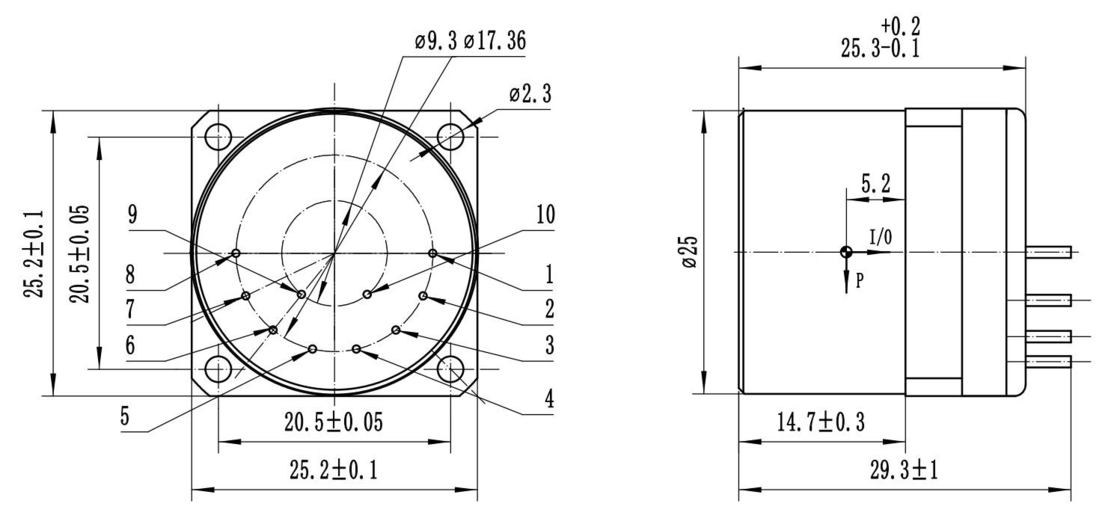

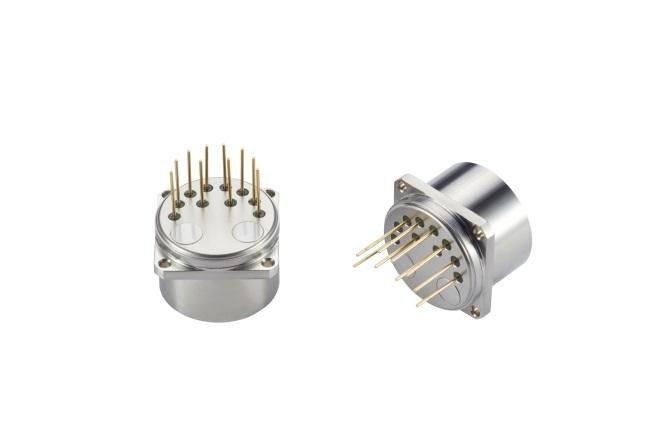

A dimensão exterior é quadrada
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Área de aplicação |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor limite |
5 μg |
5 μg |
5 μg |
| 3 |
desviovalor K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Fator de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas estabilidade a curto prazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 horas estabilidade a curto prazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequência natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
largura de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibração aleatória |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
greve |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervalo de temperatura de funcionamento |
-55°C a +85°C |
-55°C a +85°C |
-55°C a +85°C |
| 19 |
Intervalo de temperatura de armazenamento |
-60~+120°C |
-60~+120°C |
-60~+120°C |
| 20 |
Fornecimento de energia |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corrente |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 23 |
dimensão |
F25.4X30mm |
F25.4X30mm |
F25.4X30mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
