Descrição do produto:
O sensor flexível de acelerômetro de quartzo da série KSJB1 representa um sensor de navegação inercial de alto nível e de alta precisão de nível militar.Excelente desempenho de partidaPode ser utilizado para ensaios estáticos e dinâmicos, funcionando como um sensor de vibração e inclinação padrão.
A corrente de saída do produto é linear com a força ou aceleração e o utilizador pode selecionar a resistência de amostragem adequada através de cálculos para obter uma saída de alta precisão.E pode ser construído em sensor de temperatura de acordo com os requisitos do usuário, utilizadas para a compensação do valor parcial e do fator de escala, reduzem o impacto da temperatura ambiente.
Aplicação: medição inercial e ensaio de isolamento de vibração de sistemas de navegação inercial de alta precisão no setor aeroespacial, da aviação, dos navios, das armas e de outros campos.
Diagrama de contorno e definição do pin:

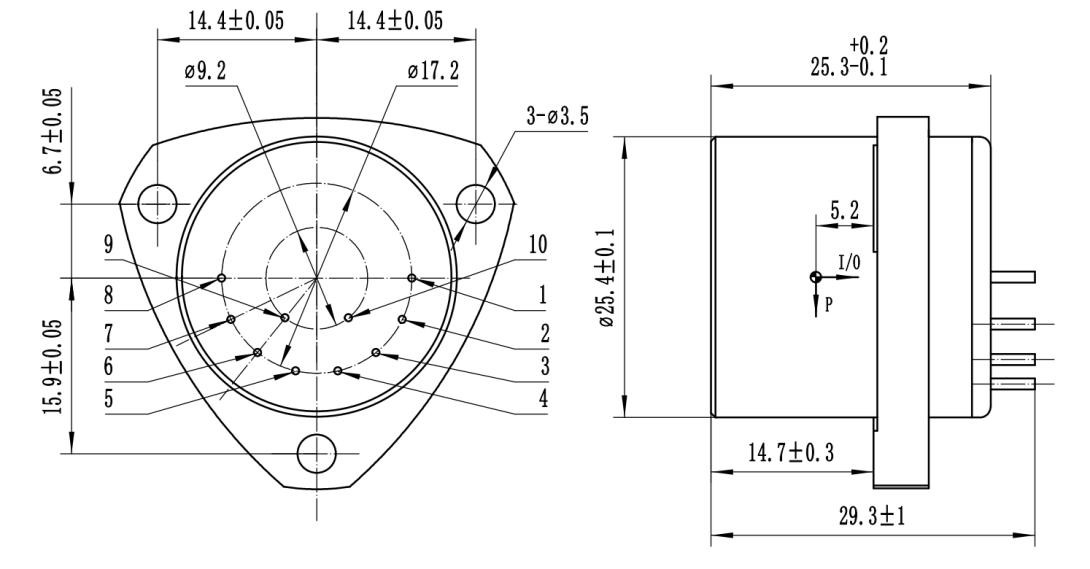

Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V saída; 10, +9V saída.

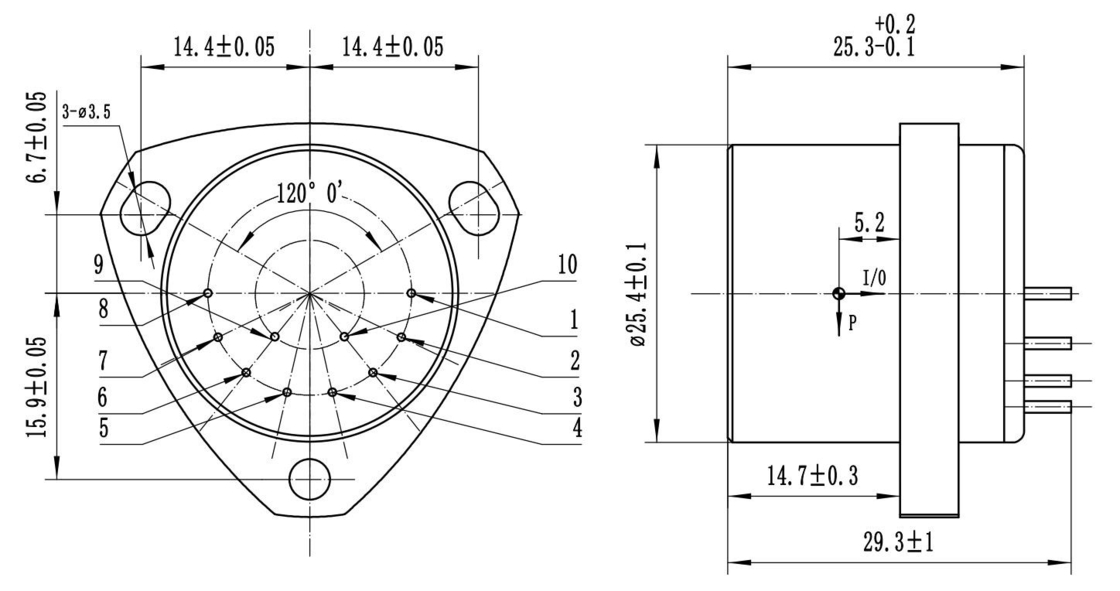

O buraco de montagem é em forma de U

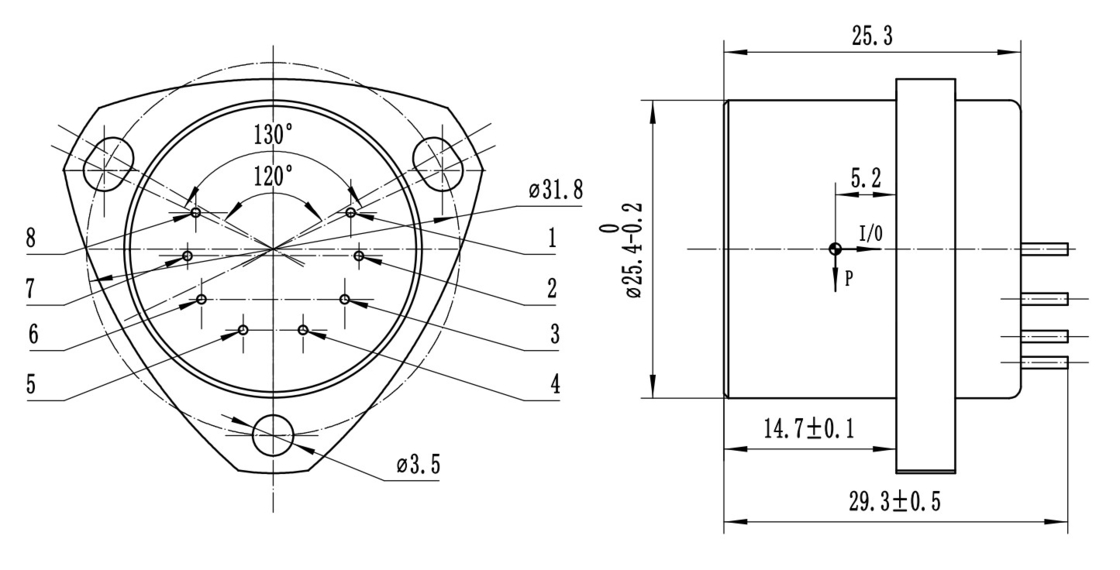

O buraco de montagem é em forma de U e o pin é de 8 pinos
A dimensão exterior é quadrada
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB1-01 |
KSJB1-02 |
KSJB1-03 |
| 1 |
Área de aplicação |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Valor limite |
5 μg |
5 μg |
5 μg |
| 3 |
desviovalor K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Fator de escala K1 |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
10,05 a 1,30 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas estabilidade a curto prazo |
≤ 10 μg |
≤ 10 μg |
≤ 15 μg |
| 7 |
1 g 4 horas estabilidade a curto prazo |
≤ 10 ppm |
≤ 10 ppm |
≤ 15 ppm |
| 8 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
≤ ± 10 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequência natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
largura de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibração aleatória |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
greve |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervalo de temperatura de funcionamento |
-55°C a +85°C |
-55°C a +85°C |
-55°C a +85°C |
| 19 |
Intervalo de temperatura de armazenamento |
-60~+120°C |
-60~+120°C |
-60~+120°C |
| 20 |
Fornecimento de energia |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corrente |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 23 |
dimensão |
F25.4X30mm |
F25.4X30mm |
F25.4X30mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
Aplicações:
O sensor de acelerômetro Kacise KSJB1 é um acelerômetro linear de alta precisão projetado para medir a aceleração linear no espaço tridimensional.Tem um intervalo de ±50 g e uma temperatura de funcionamento de -55°C a +85°CEste acelerômetro tem um nível de ruído de 5mV, permitindo medições de alta precisão.tornando-o altamente portátil e fácil de instalarÉ ideal para uma variedade de aplicações, incluindo automotivo, aeroespacial, manufatura e médico.
O sensor de acelerômetro Kacise KSJB1 é uma solução confiável e econômica para medir a aceleração linear.Todas as caixas são embaladas em embalagens padrão ou pedidos do clienteO tempo de entrega é de 5 a 8 dias úteis, e o pagamento pode ser feito via T/T, Western Union ou MoneyGram.
Embalagem e transporte:
Embalagem e transporte
O Sensor de Acelerômetro é embalado numa caixa de papelão com inserções de espuma para proteger o produto contra choques e outros danos durante o transporte.
A caixa é selada com fita adesiva de qualidade industrial e é etiquetada com as especificações do produto e as instruções de manuseio.
O produto é enviado através de serviços de entrega seguros e confiáveis como FedEx, UPS e DHL, e é rastreado até ser entregue à porta do cliente.
