| Place of Origin: | China (Mainland) |
| Marca: | Kacise |
| Certificação: | certificate of explosion-proof, CE |
| Model Number: | KSJB2 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| Packaging Details: | each unit has individual box and all boxes are packed in standard packages or customers requests available |
| Delivery Time: | 5-8 working days |
| Payment Terms: | T/T, Western Union, MoneyGram |
| Supply Ability: | 1000 Pieces per Week |
| Fornecimento de energia: | 12V-15V | Valor de desvio K0/K1: | ≤±3 mg |
|---|---|---|---|
| Peso: | ≤80g | Nome do produto: | Sensor do acelerômetro |
| Variação da temperatura do armazenamento: | -60~+120°C | Distância: | ±70g |
| Temperatura de funcionamento: | -55°C a +85°C | Tamanho: | F25.4mm X30mm |

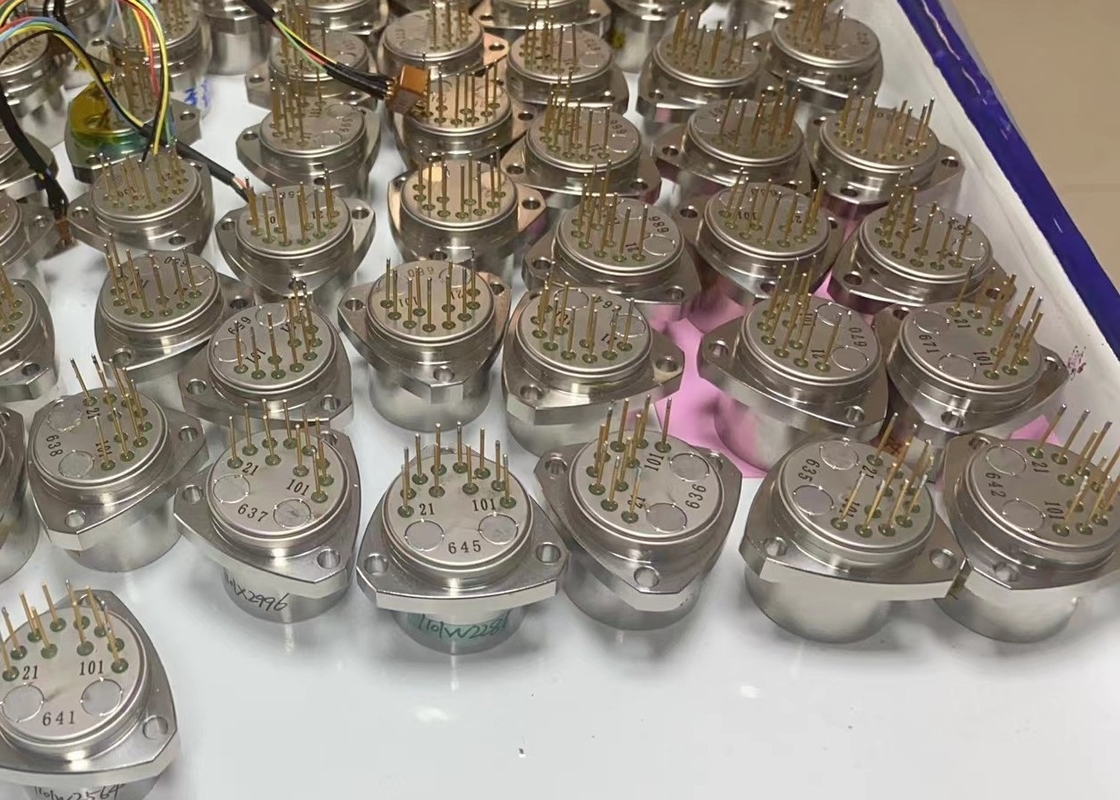

O acelerômetro flexível de quartzo da série KSJB2 é um acelerômetro de nível de navegação inercial de alta precisão para um grande número de aplicações militares (até 100 g),O produto tem uma excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque, adaptabilidade ao ambiente e características de elevada fiabilidade, podem ser utilizadas para ensaios estáticos podem ser utilizadas para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.
A corrente de saída do produto está linearmente relacionada com a força ou aceleração recebida,e o utilizador pode selecionar a resistência de amostragem apropriada através do cálculo para alcançar uma saída de alta precisãoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.
Aplicações: Medição da inércia de sistemas militares de navegação por inércia de alta precisão na indústria aeroespacial, na aviação, nos navios, nas armas e noutros domínios,Teste de isolamento das vibrações e teste de inclinação do equipamento de instrumentos de precisão.

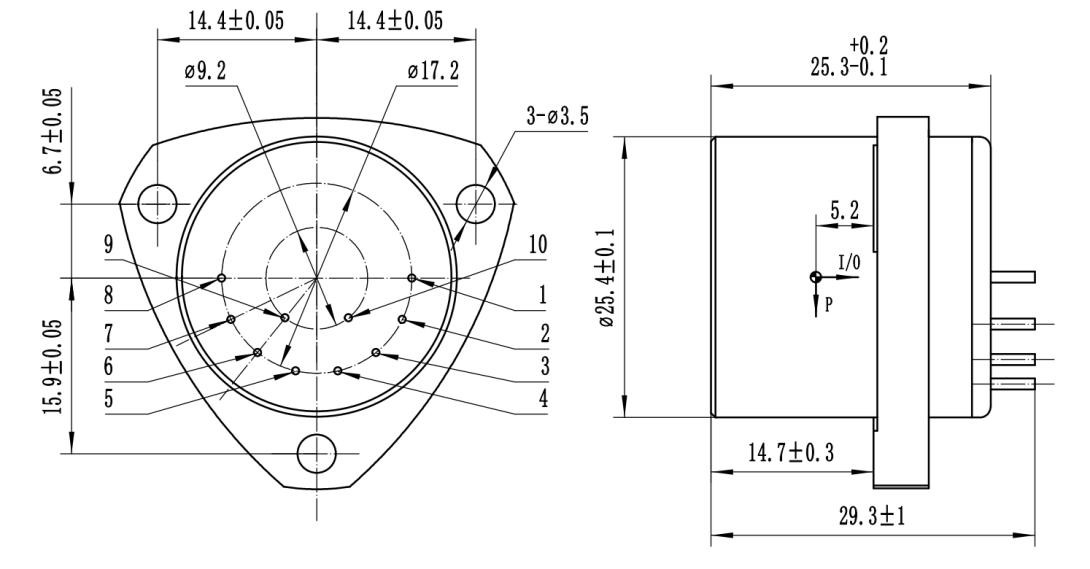

Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V; 10, +9V.
| Número | Parâmetros | KSJB2-01 | KSJB2-02 | KSJB2-03 |
| 1 | Área de aplicação | ± 70 g | ± 70 g | ± 70 g |
| 2 | Valor limiar | 5 μg | 5 μg | 5 μg |
| 3 | valor de desvio K0/K1 | ≤ ± 3 mg | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Fator de escala K1 | 00,8 a 1,2 mA/g | 00,8 a 1,2 mA/g | 00,8 a 1,2 mA/g |
| 5 | Coeficiente não linear de segunda ordem K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | 0g 4 horas estabilidade a curto prazo | ≤ 10 μg | ≤ 15 μg | ≤ 20 μg |
| 7 | 1 g 4 horas estabilidade a curto prazo | ≤ 10 ppm | ≤ 15 ppm | ≤ 20 ppm |
| 8 | Repetitividade da síntese de valores de desvio σK0(1σ, um mês) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | Valor de desvio Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) | ≤ ± 20 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Ruído ((A resistência de amostragem é de 840Ω) | ≤ 5mv | ≤ 5mv | ≤ 5mv |
| 14 | Frequência natural | 400 a 800 Hz | 400 a 800 Hz | 400 a 800 Hz |
| 15 | largura de banda | 800 a 2500 Hz | 800 a 2500 Hz | 800 a 2500 Hz |
| 16 | Vibração aleatória | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) | 6 g ((20-2000 Hz) |
| 17 | greve | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin | 100 g, 8 ms, 1/2 sin |
| 18 | Intervalo de temperatura de funcionamento | -55 ̊+85°C | -55 ̊+85°C | -55 ̊+85°C |
| 19 | Intervalo de temperatura de armazenamento | -60~+120°C | -60~+120°C | 60°C a + 120°C |
| 20 | Fornecimento de energia | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V | ± 12 ~ ± 15 V |
| 21 | Consumo corrente | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Sensor de temperatura | Utilizador personalizável | Utilizador personalizável | Utilizador personalizável |
| 23 | dimensão | F25.4X30mm | F25.4X30mm | F25.4X30mm |
| 24 | peso | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
OKacise KSJB2 Medidor de aceleração linearÉ um sensor acelerômetro poderoso que fornece a detecção precisa da força de gravidade e aceleração linear.É projetado com uma certificação à prova de explosão e é adequado para uma variedade de aplicaçõesO KSJB2 está equipado com um valor limiar de 5μg e um ruído baixo de 5mV, de modo a poder fornecer medições fiáveis e precisas.4 mm x 30 mmPode suportar uma fonte de alimentação de 12V-15V. Com uma quantidade mínima de encomenda de 1pcs, ele é embalado em caixas individuais e todas as caixas são embaladas em pacotes padrão ou pedidos dos clientes disponíveis.A entrega é garantida dentro de 5-8 dias úteisOs termos de pagamento estão disponíveis através de T/T, Western Union, MoneyGram.
Oferecemos suporte técnico e serviços para Sensor de Acelerômetro. nossa equipe técnica está sempre disponível para ajudar com quaisquer perguntas ou problemas que possam surgir.configuraçãoA nossa equipa técnica também pode fornecer orientações sobre como utilizar o sensor ao seu máximo potencial.Também oferecemos atualizações de software para manter o seu sensor de acelerômetro funcionando sem problemas e de forma eficiente.
Se você tiver alguma pergunta ou precisar de suporte técnico, não hesite em entrar em contato conosco. Nossa equipe está aqui para ajudar!
Orientações para a embalagem e transporte dos sensores do acelerómetro:
