Descrição do produto:
Sensor de acelerômetro é uma unidade de medição de aceleração e sensor de velocidade de movimento, que é usado para medir aceleração, velocidade e choque.Este sensor tem uma amplitude de ± 70 g e uma fonte de alimentação de 12V-15VTem um tamanho de Ф25.4mm X30mm e um valor de limiar de 5μg. O valor de desvio K0/K1 é ≤±3 Mg. É uma escolha ideal para medições de movimento, aceleração e choque.É um dispositivo confiável e preciso projetado para medir a aceleração em várias direções e fornecer leituras precisas da velocidade de movimentoÉ adequado para uma ampla gama de aplicações, incluindo robótica, visão automática, monitoramento de vibrações, automotivo, aeroespacial e muito mais.

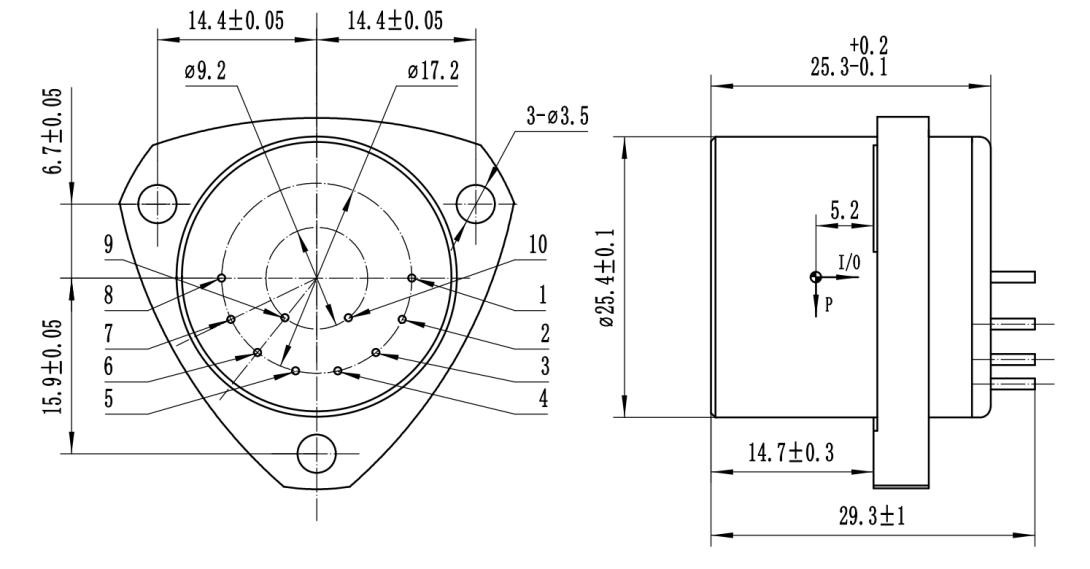

Diagrama de contorno e definição do pin:
Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V saída; 10, +9V saída.
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Área de aplicação |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valor limite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de desvio K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Fator de escala K1 |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas estabilidade a curto prazo |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 horas estabilidade a curto prazo |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Frequência natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
largura de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibração aleatória |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
greve |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervalo de temperatura de funcionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervalo de temperatura de armazenamento |
-60~+120°C |
-60~+120°C |
60°C a + 120°C |
| 20 |
Fornecimento de energia |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corrente |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 23 |
dimensão |
F25.4X30mm |
F25.4X30mm |
F25.4X30mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
Aplicações:
O sensor de acelerômetro Kacise KSJB2 é um sensor de velocidade de movimento de alta precisão que pode medir a força de gravidade e a aceleração com precisão.É equipado com componentes avançados e é adequado para várias aplicações e indústrias. O sensor de acelerômetro Kacise KSJB2 tem dimensões de Ф25,4 mm X30 mm e tem um valor limiar de 5μg e um valor de desvio K0/K1 de ≤±3 Mg.Pode funcionar num vasto intervalo de temperaturas de -55°C a +85°CTambém tem certificação CE e certificado de prova de explosão.
O sensor de acelerômetro Kacise KSJB2 é amplamente utilizado em vários cenários, como monitoramento da vibração e inclinação de equipamentos médicos, controle da aceleração de veículos aéreos não tripulados,e medição da velocidade de movimento dos veículosÉ igualmente aplicável à medição da velocidade de movimento de máquinas de construção, máquinas agrícolas, robôs e outros equipamentos mecânicos.Também é usado para medir a vibração em projetos de conservação de água, para monitorizar o movimento de edifícios e para detectar o movimento de máquinas industriais.A velocidade de movimento e aceleração de qualquer objeto pode ser monitorada e medida com precisão.
A quantidade mínima de encomenda do Sensor de Acelerômetro Kacise KSJB2 é 1pcs, e pode ser entregue dentro de 5-8 dias úteis.e até 1000 peças podem ser fornecidas por semanaTodos os produtos são embalados em caixas individuais e em seguida embalados em embalagens padrão ou pedidos dos clientes.
Apoio e Serviços:
Suporte técnico e manutenção do sensor do acelerômetro
Fornecemos um alto nível de suporte técnico e serviço para garantir que os nossos clientes tirem o máximo proveito do seu Sensor de Acelerômetro.A nossa equipa de profissionais experientes está empenhada em fornecer aos clientes a assistência técnica de que necessitam., sempre que precisarem.
Fornecemos suporte técnico para o Sensor do Acelerômetro através de uma variedade de canais, incluindo suporte telefônico, suporte por e-mail, suporte de bate-papo ao vivo e recursos on-line.Nossa equipe está disponível para responder perguntas e fornecer orientação sobre qualquer questão relacionada com o Sensor de Acelerômetro.
Também fornecemos treinamento de produto, que é projetado para ajudar os clientes a maximizar o uso do Sensor do Acelerômetro.e utilização adequada do produto, bem como dicas de solução de problemas e melhores práticas.
O nosso suporte técnico e serviço são gratuitos e estamos empenhados em proporcionar aos nossos clientes a melhor experiência possível ao utilizar os nossos produtos.
Embalagem e transporte:
Embalagem e transporte do sensor do acelerômetro
O sensor do acelerômetro será enviado numa caixa de cartão corrugado segura, que deve ser preenchida com material de embalagem suficiente para manter o sensor seguro durante o transporte.A caixa também deve ser claramente rotulada com o endereço do destinatário.
Se o sensor acelerômetro for enviado internacionalmente, devem ser preenchidos formulários alfandegários especiais.e certificados de origem também devem ser incluídos.
O sensor de acelerômetro deve ser manuseado com cuidado e verificado para verificar se está danificado antes de ser enviado.
