Descrição do produto:
O Sensor de Acelerômetro é uma unidade avançada de medição de aceleração projetada para um desempenho confiável em ambientes adversos.É capaz de medir a aceleração até ± 70 g com um valor limiar de 5 μg e um nível de ruído de 5 mVA unidade também oferece uma ampla gama de temperaturas de funcionamento de -55°C a +85°C, permitindo-lhe ser utilizada numa variedade de aplicações.
Este Sensor de Acelerômetro é um dispositivo altamente confiável e preciso que é perfeito para uso em uma ampla gama de aplicações, como automotiva, aeroespacial, industrial e médica.A unidade foi concebida para fornecer uma medição precisa da aceleração com baixo consumo de energia e oferece uma gama robusta de características e funçõesÉ também capaz de suportar temperaturas extremas e condições ambientais adversas.O Sensor de Acelerômetro é a escolha ideal para qualquer aplicação que exija uma medição precisa da aceleração.
O acelerômetro flexível de quartzo da série KSJB2 é um acelerômetro de nível de navegação inercial de alta precisão, o produto tem excelente estabilidade a longo prazo, repetibilidade, desempenho de arranque,Características de adaptabilidade ao ambiente e elevada fiabilidade, pode ser usado para testes estáticos pode ser usado para testes dinâmicos, também é um sensor de vibração padrão e sensor de inclinação.
A corrente de saída do produto está linearmente relacionada com a força ou aceleração recebida,e o utilizador pode selecionar a resistência de amostragem apropriada através do cálculo para alcançar uma saída de alta precisãoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de deslocamento e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.

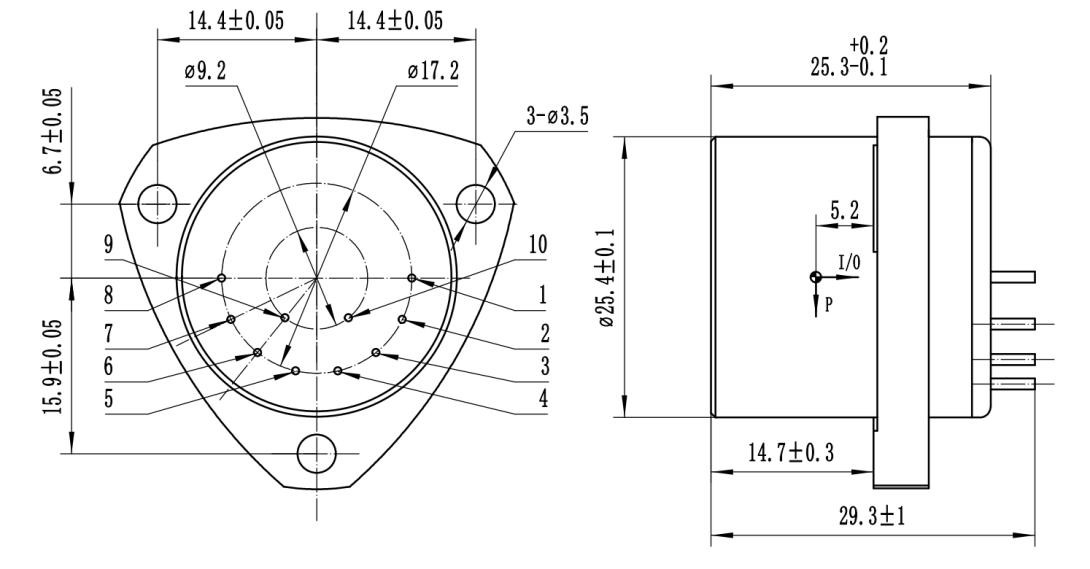

Diagrama de contorno e definição do pin:
Figura I: Acelerômetro universal
Definição convencional do pin: 1, saída de sinal; 2. Vazio; 3, -15V; 4, +15V; 5, fonte de alimentação e sinal de terra; 6. Vazio; 7. Vazio; 8. Vazio; 9, -9V saída; 10, +9V saída.
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Área de aplicação |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valor limite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de desvio K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Fator de escala K1 |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
00,8 a 1,2 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas estabilidade a curto prazo |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 horas estabilidade a curto prazo |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Frequência natural |
400 a 800 Hz |
400 a 800 Hz |
400 a 800 Hz |
| 15 |
largura de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibração aleatória |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
6 g ((20-2000 Hz) |
| 17 |
greve |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Intervalo de temperatura de funcionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervalo de temperatura de armazenamento |
-60~+120°C |
-60~+120°C |
60°C a + 120°C |
| 20 |
Fornecimento de energia |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corrente |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 23 |
dimensão |
F25.4X30mm |
F25.4X30mm |
F25.4X30mm |
| 24 |
peso |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
|
