Descrição do produto:
O acelerômetro flexível de quartzo da série KSJB3 é um acelerômetro pequeno e de alta precisão, de grande número de níveis de navegação inercial de nível industrial, o produto tem excelente estabilidade a longo prazo,Repetitividade, desempenho de arranque, adaptabilidade ao ambiente e elevada fiabilidade e outras características, podem ser utilizados para ensaios estáticos podem ser utilizados para ensaios dinâmicos,é também um sensor de vibração e sensor de inclinação padrão.
O produto adota um design e um processo de embalagem miniaturizados únicos, a corrente de saída e a força ou aceleração são lineares,O utilizador pode escolher a resistência de amostragem adequada por cálculoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.

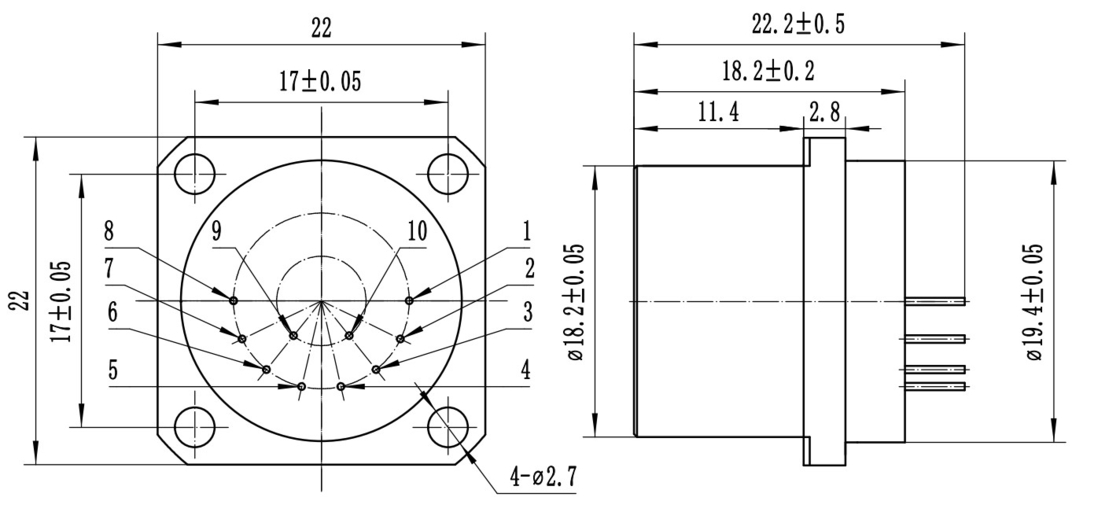

1.Dimenções quadradas da flange
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000

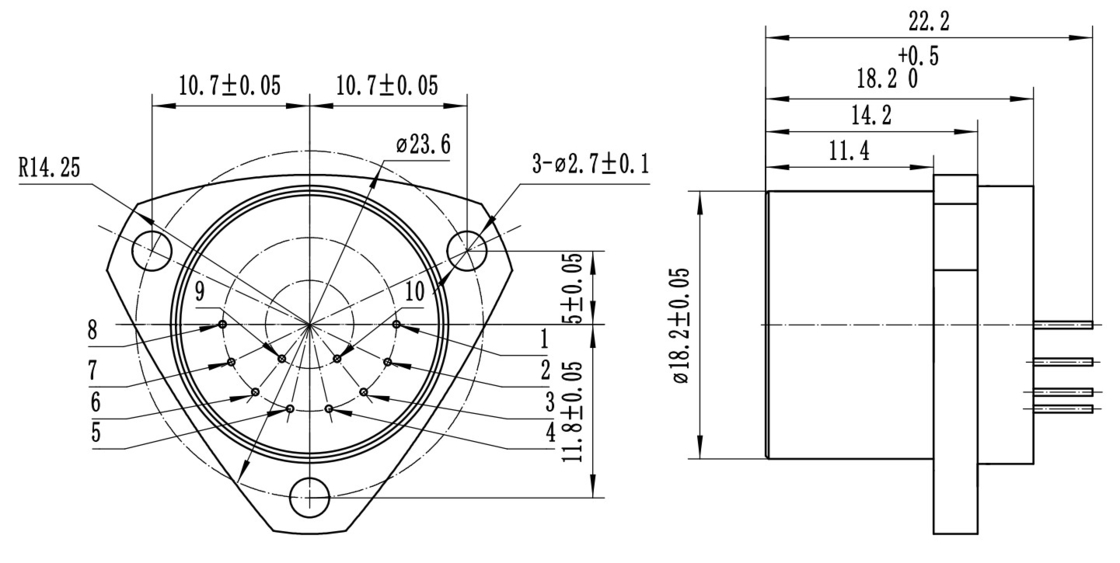

2.Dimenções triangulares da flange

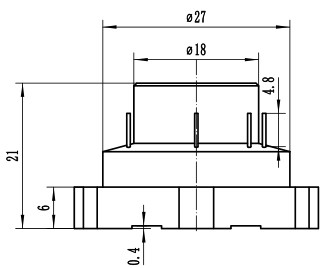

3.Dimenções da flange triangular invertida
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Área de aplicação |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Valor limite |
5 μg |
5 μg |
5 μg |
| 3 |
valor de desvio K0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
Fator de escala K1 |
10,0 ± 0,2 mA/g |
10,0 ± 0,2 mA/g |
00,6 ± 0,2 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 horas estabilidade a curto prazo |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1 g 4 horas estabilidade a curto prazo |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Fator de escala Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Frequência natural |
350 a 800 Hz |
350 a 800 Hz |
350 a 800 Hz |
| 15 |
largura de banda |
800 a 2500 Hz |
800 a 2500 Hz |
800 a 2500 Hz |
| 16 |
Vibração aleatória |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
greve |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
150 g,4.5ms, 1/2sin |
| 18 |
Intervalo de temperatura de funcionamento |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Intervalo de temperatura de armazenamento |
-60~+120°C |
-60~+120°C |
60°C a + 120°C |
| 20 |
Fornecimento de energia |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Consumo corrente |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 23 |
dimensão |
F18.2X23mm |
F18.2X23mm |
F18.2X23mm |
| 24 |
peso |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. De acordo com os requisitos de instalação do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador,e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
Aplicações:
O sensor de acelerômetro KSJB3 da Kacise é uma escolha perfeita para quem precisa medir aceleração ou detectar velocidade de movimento.Fornece medições fiáveis e precisas numa ampla gama de temperaturas de -60 a +120°CCom um peso leve de apenas 30g, pode ser utilizado por longos períodos de tempo sem causar fadiga. A fonte de alimentação de 12V-15V é adequada para manter a sua estabilidade e fiabilidade.Ele mede F18.2mm X23mm, tornando-o adequado para uma variedade de aplicações.O produto é certificado com certificado de resistência a explosões e CE para garantir a sua segurançaEm suma, o sensor de acelerômetro KSJB3 da Kacise é uma escolha perfeita para medição de aceleração e detecção de velocidade de movimento.
O sensor de acelerômetro KSJB3 da Kacise pode ser amplamente utilizado em várias aplicações, por exemplo, em processos industriais onde a vibração e a aceleração precisam ser medidas.Também pode ser usado em aplicações automotivas para medir a orientação de um veículo e a velocidade do motorAlém disso, pode ser utilizado em aplicações aeronáuticas para detectar a posição da aeronave,ou em aplicações de robótica para ajustar a postura do corpo dos robôsAlém disso, pode ser utilizado nos desportos para medir a aceleração dos atletas e em estudos de investigação para medir a velocidade de movimento de partículas.
O sensor de acelerômetro KSJB3 da Kacise é uma unidade de medição de aceleração e sensor de velocidade de movimento confiável e precisa.tamanho pequenoO sistema de transmissão de dados de alta largura de banda, resistente a explosões e com certificação CE, é adequado para uma variedade de aplicações.aplicações de robótica e desportoCom a sua alta qualidade e preço competitivo, o sensor de acelerômetro KSJB3 da Kacise é a escolha perfeita para medição de aceleração e detecção de velocidade de movimento.
