Descrição do produto:

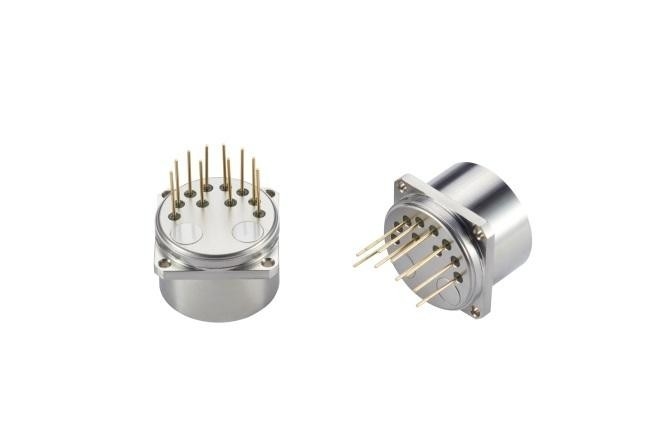

O acelerômetro flexível de quartzo da série KSJB4 é um sensor resistente a altas temperaturas e vibrações, reconhecido pela sua excelente repetibilidade, desempenho de arranque, resiliência a altas temperaturas,e confiabilidadeÉ adequado para ensaios estáticos e dinâmicos e funciona como um sensor de vibração padrão.
O produto caracteriza-se pelo seu design inovador de alta temperatura e sísmica, tecnologia avançada de embalagem e um circuito especializado.A sua corrente de saída é diretamente proporcional à aceleração medidaOs utilizadores podem obter uma saída de alta precisão selecionando a resistência de amostragem adequada.pode ser equipado com um sensor de temperatura para compensar o deslocamento e o fator de escala com base nos requisitos do utilizadorEste produto é, nomeadamente, um substituto versátil dos produtos das séries QA650, T185, T160 e JAE,com uma estrutura única de binário duplo que o distingue dos concorrentesEsta inovação aumenta a estabilidade dos valores de deslocamento do acelerômetro e dos fatores de escala, mantendo direitos de propriedade intelectual independentes.Este produto tem visto milhares de entregas e amadureceu ao longo de anos de aplicação, particularmente excelente na medição durante os processos de perfuração na indústria petrolífera.
Áreas de aplicação: ponte, barragem, poço de petróleo, teste de inclinação de minas de carvão, controlo ferroviário de alta velocidade, controlo de estabilidade dos navios.

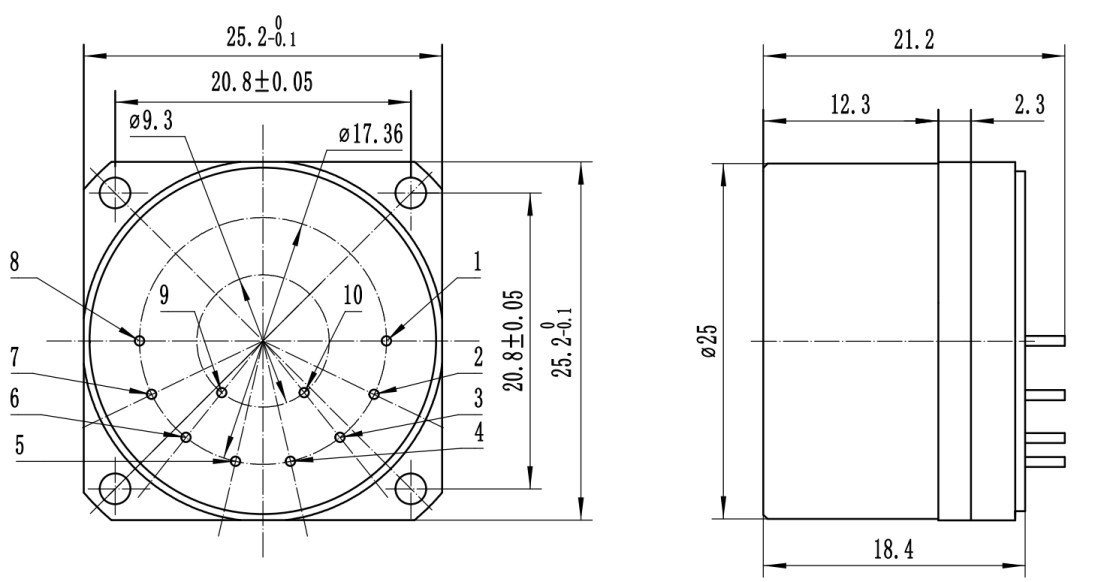

1.JB4-01 Dimensões estruturais e definição dos pinos

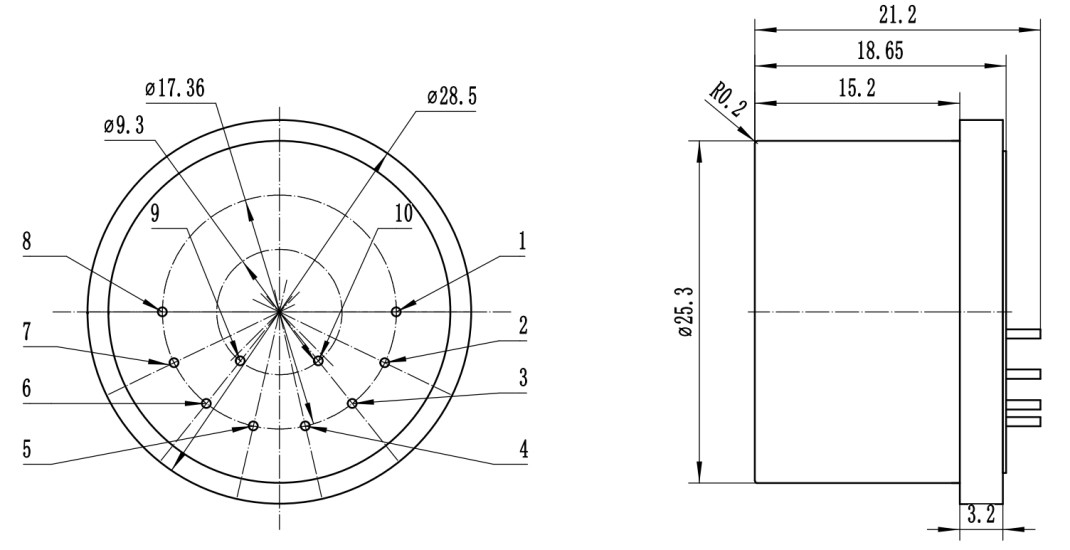

2.JB4-02A e JB4-03A Dimensões estruturais e definições de alfinetes
3.JB4-02B e JB4-03B Dimensões estruturais e definições dos pinos
(Figura 1 do esquema do produto do tipo B)
(Figura 2 do esquema do produto do tipo B)
4.JB4-02C e JB4-03C dimensões estruturais e definições de pinos
5.JB4-02D e JB4-03D dimensão da estrutura e definição do alfinete
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Área de aplicação |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valor de desvio K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Repetitividade da síntese de valores de desvio σk0 (1σ,um mês) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coeficiente de temperatura |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
Fator de escala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Repetitividade integrada pelo fator de escala σk1/k1 (1σ,um mês) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Erro de instalação |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Erro de retificação de vibrações |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Ruído |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Intervalo de temperatura de funcionamento |
-55 ∼96°C |
-55°C |
-55 ≈ 180°C |
| 12 |
greve |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibração aleatória |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
Relação de resolução |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
largura de banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Dissipação de potência @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Fornecimento de energia |
±13 a ±18V |
±13 a ±18V |
±13 a ±18V |
| 19 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diâmetro de montagem |
F25mm |
F25mm |
F25mm |
| 21 |
altura |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Materiais de conchas |
Aço inoxidável da série 300 |
Aço inoxidável da série 300 |
Aço inoxidável da série 300 |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. Instalar de acordo com os requisitos do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador, e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
|
Aplicações:
O sensor de acelerômetro Kacise KSJB4 foi projetado para atender a uma variedade de requisitos de velocidade de movimento, força de gravidade e detecção de vibrações.com uma temperatura de funcionamento de -55 ∼180°CCom o seu certificado de prova de explosão e CE, o Sensor de Acelerômetro Kacise KSJB4 fornece aos utilizadores uma solução segura e confiável para a detecção de velocidade de movimento, força de gravidade e vibração.Além disso..., tem igualmente um valor de desvio K0/K1 de ≤ ± 10 Mg.
O sensor de acelerômetro Kacise KSJB4 é ideal para detecção de velocidade de movimento, força de gravidade e vibração em várias aplicações, incluindo testes de desempenho automotivo, controle de máquinas de alta precisão,Automatização industrial, navegação de aeronaves, sistemas de alarme anti-roubo, bem como monitorização de terramotos e tsunamis.Está disponível em quantidade mínima de pedido de 1pcs e pode ser embalado em caixa individual, bem como em embalagens padrão ou solicitações dos clientesCom o seu tempo de entrega rápido de 5-8 dias úteis e termos de pagamento de T/T, Western Union e MoneyGram, o Sensor de Acelerômetro Kacise KSJB4 é uma solução ideal para a velocidade de movimento.Detecção de forças de gravidade e vibrações.
