Descrição do produto:

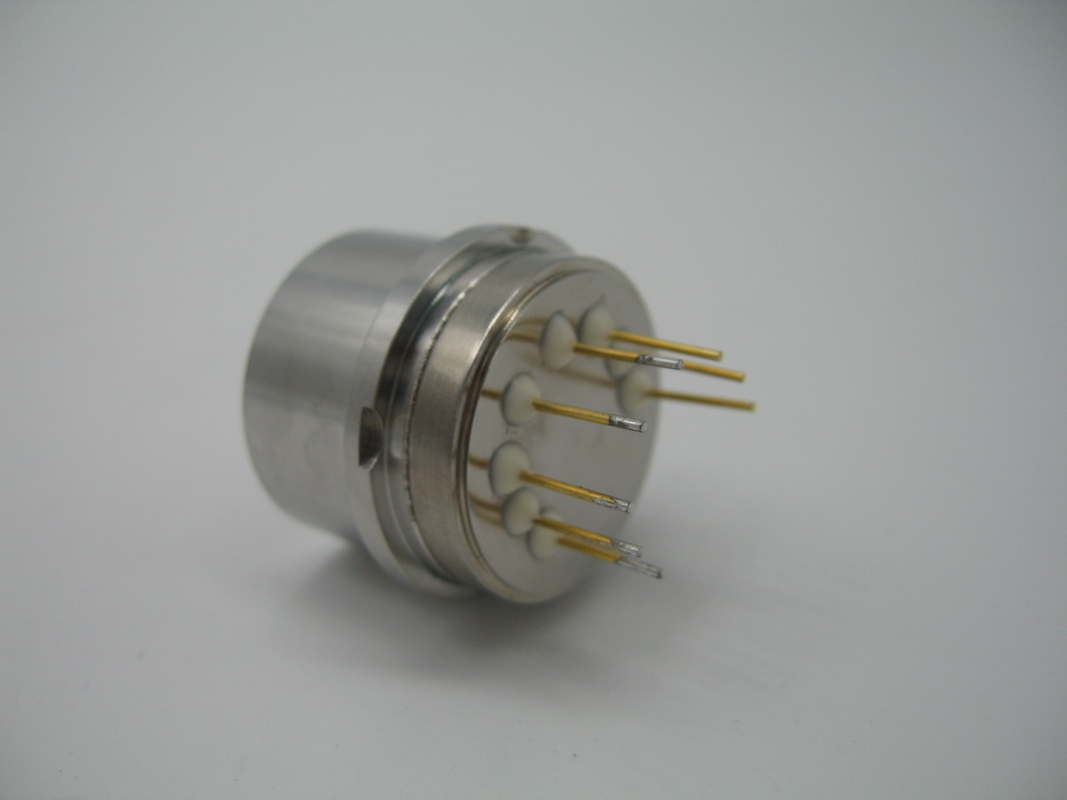

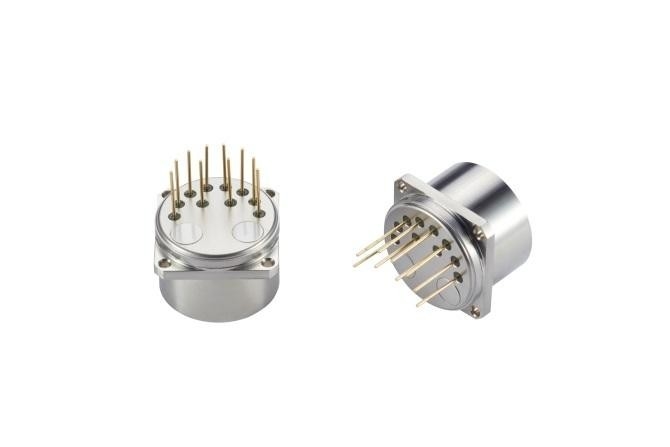

O acelerômetro flexível de quartzo da série KSJB4 é um sensor de alta temperatura e resistente a vibrações.e uma fiabilidade excepcionalEste sensor versátil pode ser utilizado para testes estáticos e dinâmicos e funciona como um sensor de vibração padrão.
O produto adota um design único de alta temperatura e sísmica, tecnologia de embalagem e circuito especial, a corrente de saída do produto é proporcional à aceleração medida,fornecendo medição estática e dinâmica da aceleração, os utilizadores podem escolher a resistência de amostragem adequada através do cálculo, para alcançar uma saída de alta precisão, e pode ser construído em sensor de temperatura de acordo com as necessidades do utilizador,para compensação de deslocamento e de fator de escalaPodemos substituir os produtos da série QA650, T185, T160, JAE no local, mas usamos uma estrutura de binário duplo, que é diferente dos produtos de outras empresas,pode tornar o valor de deslocamento do acelerômetro e o fator de escala mais estáveisEste produto foi lançado desde 2010, e o número de entregas atingiu milhares.tornou-se um produto maduro, especialmente para a medição durante a perfuração de perfuração de petróleo
Áreas de aplicação: ponte, barragem, poço de petróleo, teste de inclinação de minas de carvão, controlo ferroviário de alta velocidade, controlo de estabilidade dos navios.
1.JB4-01 Dimensões estruturais e definição dos pinos
2.JB4-02A e JB4-03A Dimensões estruturais e definições de alfinetes
3.JB4-02B e JB4-03B Dimensões estruturais e definições de pinos
(Figura 1 do esquema do produto do tipo B)
(Figura 2 do esquema do produto do tipo B)
4.JB4-02C e JB4-03C dimensões estruturais e definições de pinos
5.JB4-02D e JB4-03D dimensão da estrutura e definição do alfinete
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB4-01 |
KSJB4-02 |
KSJB4-03 |
| 1 |
Área de aplicação |
± 30 g |
± 30 g |
± 30 g |
| 2 |
valor de desvio K0/K1 |
< 10 mg |
< 15 mg |
< 15 mg |
| 3 |
Repetitividade da síntese do valor de desvio σk0 (1σ,um mês) |
< 50 μg |
< 200 μg |
< 200 μg |
| 4 |
coeficiente de temperatura |
< 50 μg/°C |
< 100 μg/°C |
< 100 μg/°C |
| 5 |
Fator de escala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3mA/g |
| 6 |
Repetitividade integrada pelo fator de escala σk1/k1 (1σ,um mês) |
< 80 ppm |
< 150 ppm |
< 150 ppm |
| 7 |
Valor de desvio Coeficiente de temperatura ((O valor médio de toda a zona de temperatura) |
< 100 ppm |
< 200 ppm |
< 200 ppm |
| 8 |
Erro de instalação |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 9 |
Erro de retificação de vibrações |
< 30 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
< 100 μg/g 2 rms (50-500 Hz) |
| 10 |
Ruído |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
< 3000 μg-rms (0-10000 Hz) |
| 11 |
Intervalo de temperatura de funcionamento |
-55 ∼96°C |
-55°C |
-55 ≈ 180°C |
| 12 |
greve |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Vibração aleatória |
25 g @30-500 Hz |
25 g @30-500 Hz |
25 g @30-500 Hz |
| 14 |
Relação de resolução |
< 10 μg |
< 10 μg |
< 10 μg |
| 15 |
largura de banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 16 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 17 |
Dissipação de potência @ ±15VDC |
< 480 mW |
< 480 mW |
< 480 mW |
| 18 |
Fornecimento de energia |
±13 a ±18V |
±13 a ±18V |
±13 a ±18V |
| 19 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 20 |
Diâmetro de montagem |
F25mm |
F25mm |
F25mm |
| 21 |
altura |
< 21,5 mm |
< 21,5 mm |
< 21,5 mm |
| 22 |
Materiais de conchas |
Aço inoxidável da série 300 |
Aço inoxidável da série 300 |
Aço inoxidável da série 300 |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. Instalar de acordo com os requisitos do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador, e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
|
Aplicações:
O Sensor de Acelerômetro Kacise KSJB4 é um monitor de força gravitacional e um medidor de aceleração linear projetado especificamente para medir a velocidade de movimento e detectar alta sensibilidade.Tem certificação à prova de explosão., uma faixa de temperatura de funcionamento de -55 a 180 °C, alimentação de 13 a 18 V, ruído inferior a 3000 μg-rms (0-10000 Hz) e largura de banda superior a 300 Hz.Vem com uma quantidade mínima de 1pcs., cada unidade tem uma caixa individual e todas as caixas são embaladas em pacotes padrão ou pedidos dos clientes disponíveis, e um prazo de entrega de 5-8 dias úteis.MoneyGramA capacidade de abastecimento é de 1000 peças por semana.
Apoio e Serviços:
A Accelerometer Sensor oferece suporte técnico e serviços para ajudar os clientes a tirar o máximo proveito do seu dispositivo.A nossa equipa de apoio técnico está disponível para responder a quaisquer perguntas ou consultas relacionadas com o produto e as suas característicasOferecemos suporte ao cliente 24 horas por dia, 7 dias por semana, bem como tutoriais online e fóruns de suporte para ajudar os usuários a encontrar as informações que precisam.bem como um serviço de reparação se tiver algum problema com o seu dispositivo.
Embalagem e transporte:
O Sensor de Acelerômetro é embalado em um contentor seguro e confiável para transporte doméstico e internacional.O produto é enrolado em papel de borracha e colocado numa bolsa antiestática para proteger contra danos eléctricosA embalagem é então colocada numa caixa de cartão resistente com almofada macia para proteger contra choques externos durante o transporte.
A caixa é rotulada com o nome do produto e claramente marcada com o endereço de envio.A caixa é então enviada por meio de um serviço de correio confiável.
