Descrição do produto:

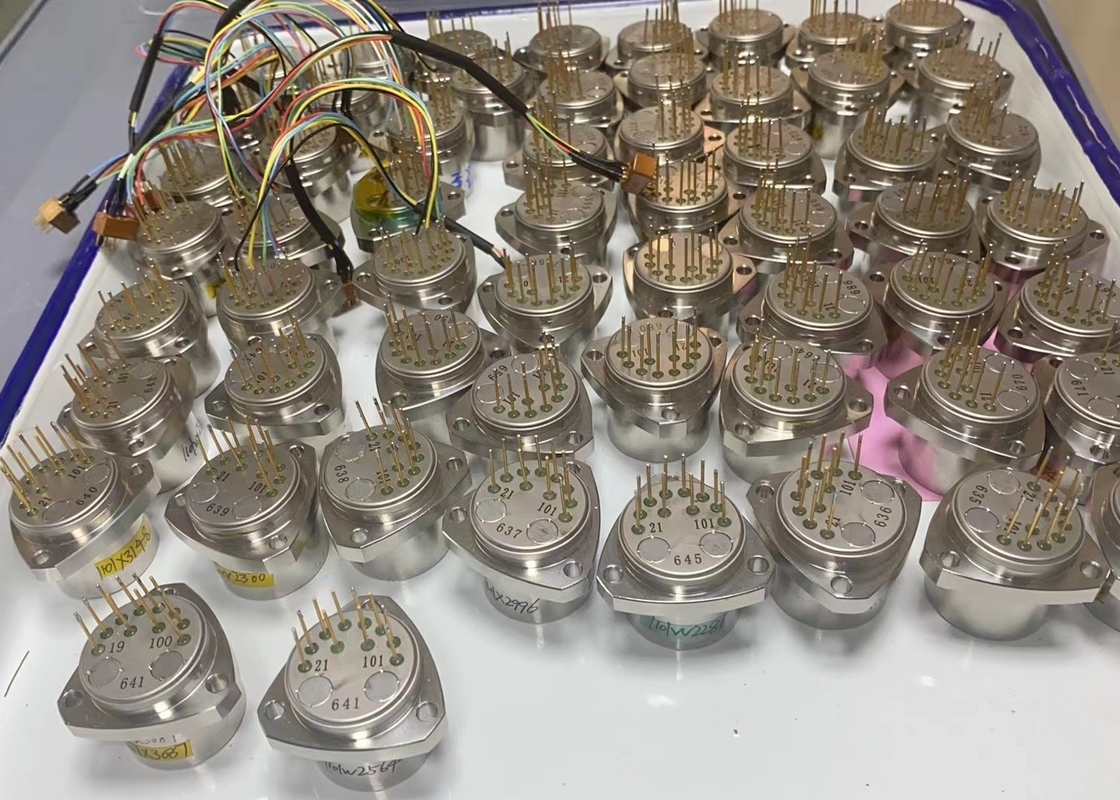

O acelerômetro flexível de quartzo da série KSJB5 é um acelerômetro de precisão média com um design de tamanho estrutural (curto) único.desempenho de resposta dinâmica, boa resistência a choques de vibração e alta fiabilidade, que pode ser usado para testes estáticos e dinâmicos, e também é um sensor de vibração padrão e sensor de inclinação.
O produto adota um projeto estrutural único e um circuito especial, a corrente de saída do produto e a força ou aceleração são lineares,O utilizador pode escolher a resistência de amostragem adequada por cálculoO sensor de temperatura incorporado pode ser utilizado para compensar o valor de desvio e o fator de escala para reduzir o impacto da temperatura ambiente de acordo com as necessidades do utilizador.
Áreas de aplicação: ponte, barragem, poço de petróleo, teste de inclinação de minas de carvão, controlo ferroviário de alta velocidade, controlo de estabilidade dos navios.
1- Dimensões de contorno e definição de alfinetes de JB5-A
2- Dimensões de contorno e definição de pin JB5-B
3- Dimensões de contorno e definição de alfinetes de JB5-C
Definição do pin:
1, Saída de sinal
2, ar
3, potência -15V
4, potência +15V
5, potência e sinal de terra
6, 7, 8, vazio
9, -9V ou pt1000
10, +9V ou pt1000
Parâmetros técnicos:
| Número |
Parâmetros |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Área de aplicação |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Relação de resolução |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valor de desvio K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
Fator de escala K1 |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
1.1·1.3 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Repetitividade da síntese de valores de desvio σK0(1σ, um mês) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Repetitividade integrada pelo fator de escala σK1/K1(1σ, um mês) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Repetibilidade global dos coeficientes não lineares K2/K1(1σ, um mês) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
Valor de desvio Coeficiente de temperatura ((Valor médio de toda a zona de temperatura) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Ruído ((A resistência de amostragem é de 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
largura de banda |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Erro de retificação de vibrações |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Vibração aleatória |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
20 g@20-2000 Hz |
| 15 |
greve |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
Erro de instalação |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Intervalo de temperatura de funcionamento |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Fornecimento de energia |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
| 19 |
Consumo corrente |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Sensor de temperatura |
Utilizador personalizável |
Utilizador personalizável |
Utilizador personalizável |
| 21 |
peso |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diâmetro de montagem |
F25mm |
F25,3 mm |
F25mm |
| 23 |
Materiais de conchas |
Aço inoxidável da série 300 |
Aço inoxidável da série 300 |
Aço inoxidável da série 300Eu... |
Nota:
1O fator de escala é ajustado de acordo com as exigências do utilizador;
2Sensor de temperatura: dividido em AD590, pt1000, 18B20,
3Ciclo de ensaio: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do utilizador para os ensaios;
4. Instalar de acordo com os requisitos do utilizador; As dimensões podem ser ligeiramente ajustadas de acordo com os requisitos do utilizador, e outros requisitos de ensaio podem ser realizados de acordo com os requisitos do cliente.
