Descrição do produto:
Os acelerômetros operam de forma bastante direta. Medem a aceleração em unidades de g e podem ser empregados em um, dois ou três eixos.O acelerômetro de 3 eixos é o mais comum, composto por três acelerômetros que medem a aceleração ao longo de direções distintas nos planos X, Y e Z.
O Sensor de Acelerômetro é um sistema de detecção de vibrações e de monitoramento de força gravitacional de precisão, concebido para medir as forças de aceleração lineares numa faixa de ±80 g.De resolução inferior a 5 μg e peso igual ou superior a 80 g, este medidor de aceleração linear é ideal para aplicações onde é necessária uma alta precisão.A faixa de temperatura de armazenamento é de -55°C a +80°C e pode funcionar com uma ampla faixa de tensão de entrada de ±12V a ±18VEste sensor confiável é ideal para monitorizar as forças de aceleração dinâmica em muitas aplicações diferentes, tais como automóveis, aeroespacial, marítimo e automação industrial.
Características do produto:
● Saída analógica
● Excelente repetibilidade do índice
● Sensor de temperatura incorporado disponível de acordo com as necessidades
● Ampla faixa de resistência à carga
● Flancas de montagem triangular de precisão
● Aplicação na unidade de controle por satélite, dispositivo de medição da microgravidade e sistema de navegação inercial na cápsula de reentrada tripulada
Parâmetros técnicos:
| Desempenho |
KSQA09A |
KSQA09B |
| Faixa de entrada (g) |
± 80 |
± 40 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensibilidade à temperatura (μg/°C) |
≤ 30 |
≤ 50 |
| Repetitividade composta de um mês (1σ) (μg) |
≤ 30 |
≤ 60 |
| Fator de escala (mA/g) |
0.9 ~ 1.3 |
0.9 ~ 1.3 |
| Sensibilidade à temperatura (10-6/°C) |
≤ 50 |
≤ 80 |
| Repetitividade composta de um mês (1σ) (10-6) |
≤ 40 |
≤ 60 |
| Linearidade (μg/g)2) |
≤ 40 |
≤ 40 |
| Limite (μg) |
Menos de 5 |
Menos de 5 |
| Resolução (μg) |
Menos de 5 |
Menos de 5 |
| Voltagem de entrada (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Temperatura de funcionamento (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Tamanho (mm) |
Ø25.4×30 |
Ø25.4×30 |
| Peso (g) |
≤ 80 |
≤ 80 |
|
Esboço:
| Esboço |
 |
|
| KSQA09 Desenhos de configuração |

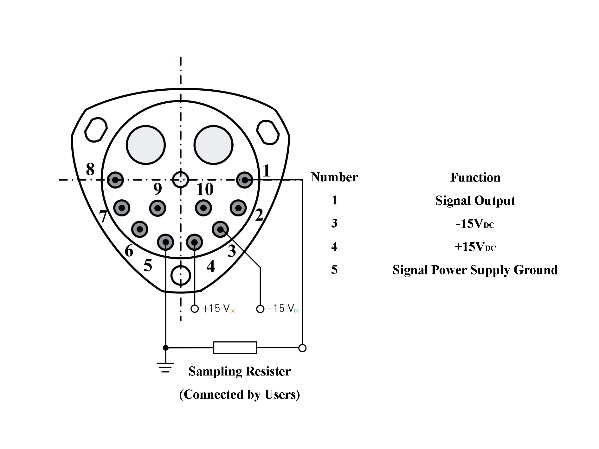

KSQA09 Diagrama de pin & cablagem |
| |
|
| Meio Ambiente |
| Pico de vibração |
20g@20Hz ~ 2000Hz |
| Choque. |
100 g, meio seno, 8 ms ~ 12 ms |
| Temperatura de armazenamento |
-55°C ~ +80°C |
Apoio e Serviços:
O suporte técnico e a manutenção do sensor do acelerômetro incluem:
- Conselhos de solução de problemas
- Orientação sobre a instalação do produto
- Suporte telefónico
- Suporte por e-mail
- Suporte de bate-papo ao vivo
Embalagem e transporte:
Embalagem e transporte do sensor do acelerômetro
O Sensor de Acelerômetro será cuidadosamente embalado numa caixa com materiais de amortecimento para evitar que o produto seja danificado durante o transporte.A caixa será verificada antes de ser enviada..
O Sensor de Acelerômetro será enviado usando um serviço de envio confiável, como FedEx, UPS ou DHL.O custo de envio e o prazo de entrega estimado serão comunicados aos clientes antes do envio do produto.
