Descrição do produto:
A função dos acelerômetros é relativamente simples. Eles quantificam a aceleração em unidades de g e são adaptáveis à medição ao longo de um, dois ou três eixos.a opção mais utilizada é o acelerômetro de 3 eixos, com três acelerômetros, cada um detectando aceleração em direções diferentes nos planos X, Y e Z.

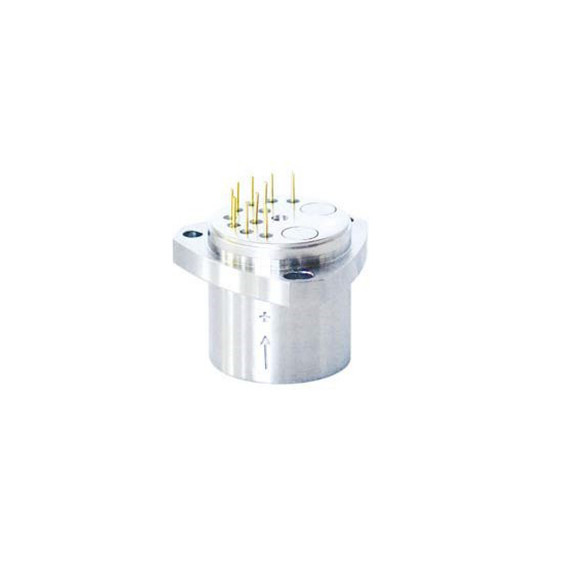

O Sensor de Acelerômetro é um sistema de detecção de vibrações e de monitoramento de força de gravidade de precisão, concebido para medir as forças de aceleração lineares num intervalo de ±80 g.De resolução inferior a 5 μg e peso igual ou superior a 80 g, este medidor de aceleração linear é ideal para aplicações onde é necessária uma elevada precisão.A faixa de temperatura de armazenamento é de -55°C a +80°C e pode funcionar com uma ampla faixa de tensão de entrada de ±12V a ±18VEste sensor confiável é ideal para monitorizar as forças de aceleração dinâmica em muitas aplicações diferentes, tais como automóveis, aeroespacial, marítimo e automação industrial.
Características do produto:
● Saída analógica
● Excelente repetibilidade do índice
● Sensor de temperatura incorporado disponível de acordo com as necessidades
● Ampla faixa de resistência à carga
● Flancas de montagem triangular de precisão
● Aplicação na unidade de controle por satélite, dispositivo de medição da microgravidade e sistema de navegação inercial na cápsula de reentrada tripulada
Parâmetros técnicos:
| Desempenho |
KSQA09A |
KSQA09B |
| Faixa de entrada (g) |
± 80 |
± 40 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensibilidade à temperatura (μg/°C) |
≤ 30 |
≤ 50 |
| Repetitividade composta de um mês (1σ) (μg) |
≤ 30 |
≤ 60 |
| Fator de escala (mA/g) |
0.9 ~ 1.3 |
0.9 ~ 1.3 |
| Sensibilidade à temperatura (10-6/°C) |
≤ 50 |
≤ 80 |
| Repetitividade composta de um mês (1σ) (10-6) |
≤ 40 |
≤ 60 |
| Linearidade (μg/g)2) |
≤ 40 |
≤ 40 |
| Limite (μg) |
Menos de 5 |
Menos de 5 |
| Resolução (μg) |
Menos de 5 |
Menos de 5 |
| Voltagem de entrada (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Temperatura de funcionamento (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Tamanho (mm) |
Ø25.4×30 |
Ø25.4×30 |
| Peso (g) |
≤ 80 |
≤ 80 |
|
Esboço:
| Esboço |
 |
|

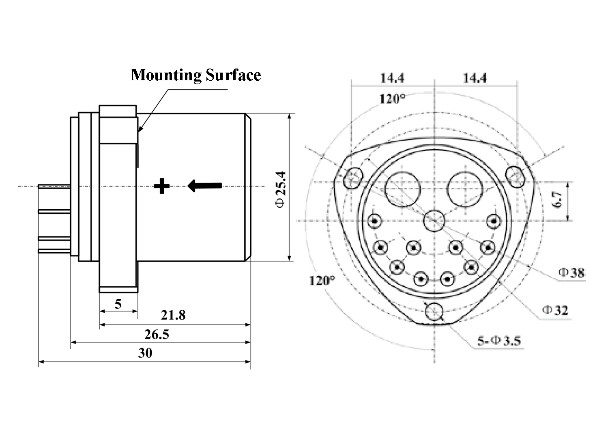

| KSQA09 Desenhos de configuração |

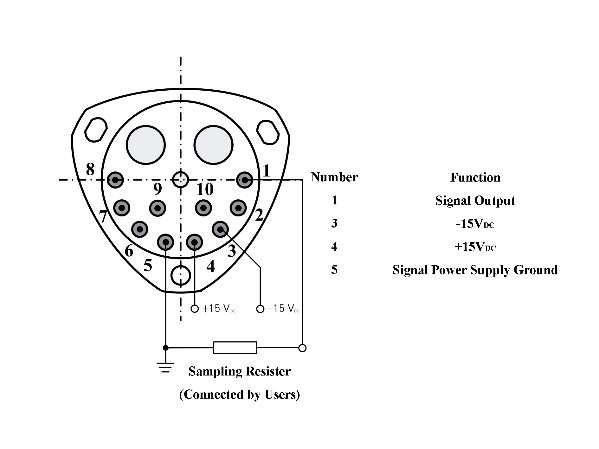

KSQA09 Diagrama de pin & cablagem |
| |
|
| Meio Ambiente |
| Pico de vibração Sine |
20g@20Hz ~ 2000Hz |
| Choque. |
100 g, meio seno, 8 ms ~ 12 ms |
| Temperatura de armazenamento |
-55°C ~ +80°C |
Apoio e Serviços:
A Accelerometer Sensor fornece suporte técnico e serviços aos seus clientes.
Oferecemos suporte técnico através do nosso help desk online e prestamos assistência em questões técnicas relacionadas com os nossos produtos e serviços.Incluindo solução de problemas, serviços de instalação, manutenção e reparação.
Estamos empenhados em fornecer aos nossos clientes o mais alto nível de serviço e suporte, e nos esforçamos para fornecer uma experiência rápida, eficiente e amigável ao cliente.
Embalagem e transporte:
Embalagem e transporte do sensor do acelerômetro
Para assegurar a entrega segura do sensor do acelerómetro, este é embalado numa caixa de papelão durável.A caixa deve ser selada e colocada numa caixa maior com material de amortecimento, como folha de espuma de poliestirenoA caixa maior também deve ser selada e devidamente rotulada.
Ao enviar o Sensor de Acelerômetro, recomenda-se que os clientes selecionem um transportador que ofereça rastreamento e seguro.O cliente também deve manter uma cópia do número de rastreamento e recibo de envio para seus registros.
