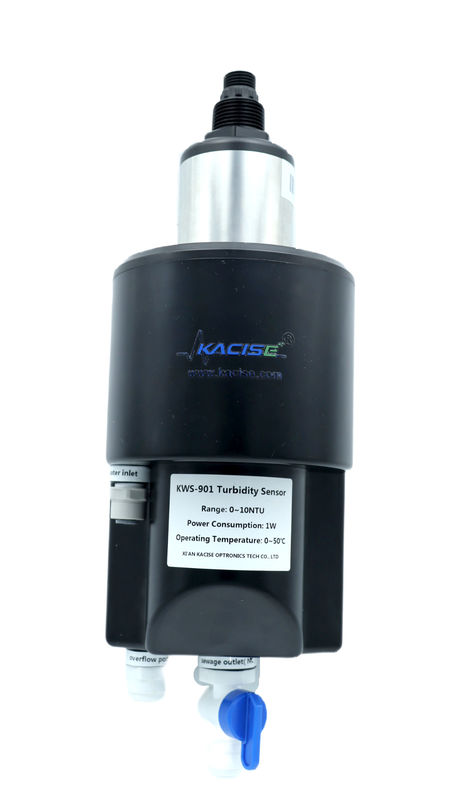

Sensor de turbidez de baixo alcance com faixa de 0 a 10 NTU, limpador autodestrutivo e saída Modbus RS485 para monitoramento da qualidade da água

O Turbidímetro de Baixo Alcance é para monitorização online da qualidade da água potável, com limite de detecção de turbidez ultra-baixo, medição de alta precisão.O equipamento tem as características de um longo tempo sem manutençãoEle suporta monitoramento remoto de dados em plataformas de nuvem e telefones celulares, e comunicação RS485-Modbus.Pode ser amplamente utilizado na monitorização online da turbidez da água da torneira, abastecimento de água secundário, água terminal da rede de tubulações, água potável direta, água filtrada por membrana, piscina e água superficial.

• Limite de detecção de turbidez ultra-baixa
• levantamento de alta precisão
• O equipamento está livre de manutenção por um longo tempo
• Trabalhos de poupança de água e produção digital
• Suporta a monitorização remota de dados em plataformas de nuvem e telefones móveis
• Suporte ao protocolo RS-485, MODBUS
• Unidade de medição auto-desenvolvida, que elimina eficazmente as bolhas de água
• O sensor vem com uma escova de limpeza, que pode limpar eficazmente a janela de luz
• O analisador de turbidez em linha adota o método padrão de dispersão de 90°

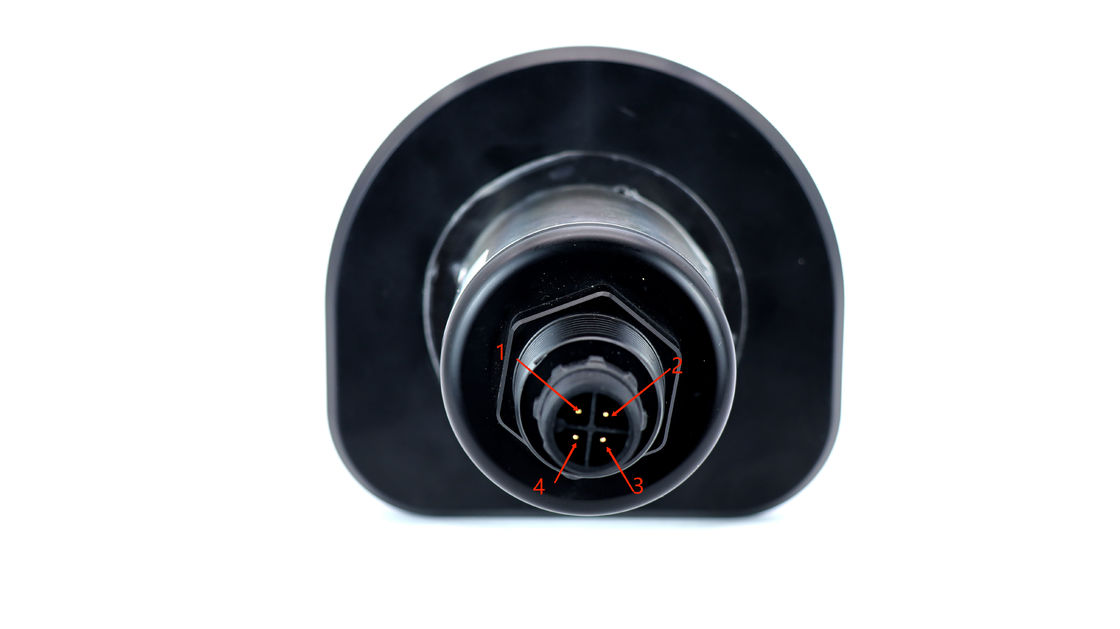

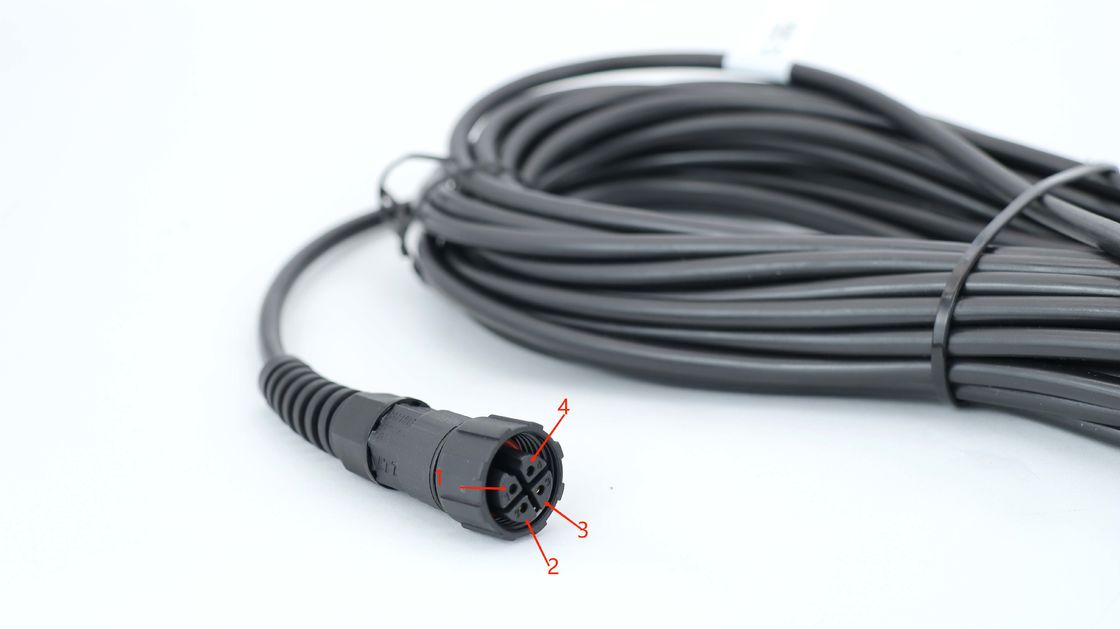

4 fios AWG-24 ou AWG-26 fio de blindagem.

1. Red­Power (VCC)
2. Branco ¢485 Data_B (485_B)
3. Verde ¥485 Data_A (485_A)
4. Negro (GND)
5. Armadilha nua

Selecionar o método de instalação indicado na figura a) ou na figura b) para fixar o plano médio com base no ambiente de instalação real.

(a) Diagrama de instalação na parede (b) Diagrama de instalação no plano de fundo (c) Dimensão da placa de montagem

1. Assegurar que o plano de fundo está instalado de forma segura;
2. Certifique-se de que a fenda de circulação está firmemente presa;
3. Por favor, certifique-se de que a entrada de água, o desbordamento e os canos de esgoto estão presos no lugar, e dois pontos, três pontos de fecho azul para a posição para evitar fugas.
4. Atenção especial: a válvula de escoamento manual deve ser mantida fechada e só aberta para limpeza e fechada posteriormente.

(1) Água de escoamento

Abrir o interruptor de entrada, verificar e ajustar o "dispositivo de regulação do caudal", de modo a manter a taxa de caudal de entrada dentro do intervalo dos requisitos do índice;

Confirmar que a válvula manual da saída de esgoto está fechada, abrir a tampa superior do tanque de fluxo e observar se há fluxo de partida no dispositivo folículo.É normal., e se não houver água corrente ou se o caudal for muito lento, verifique se o dispositivo de regulação da água de entrada e do caudal estão regulados normalmente.

(2) Verificar a função de armazenamento de água

Abra a tampa superior, e a câmara do cilindro no meio da piscina de fluxo é a piscina de armazenamento e medição de água.Verifique se a água está armazenada normalmente e se o nível do líquido aumenta lentamente até que se derrame da boca restanteAo mesmo tempo, verifique se há impurezas e resíduos na piscina de medição com a ajuda de equipamentos de iluminação, como uma lanterna.descarregar ou removê-los antes de armazenar água novamente.

(3) Instalar sonda de turbidez

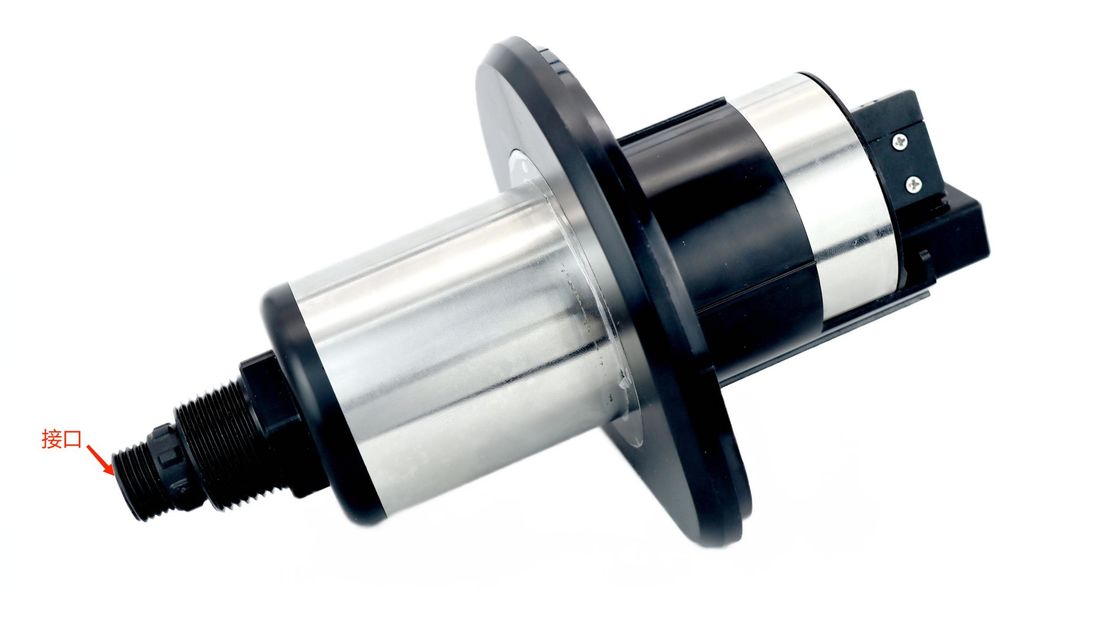

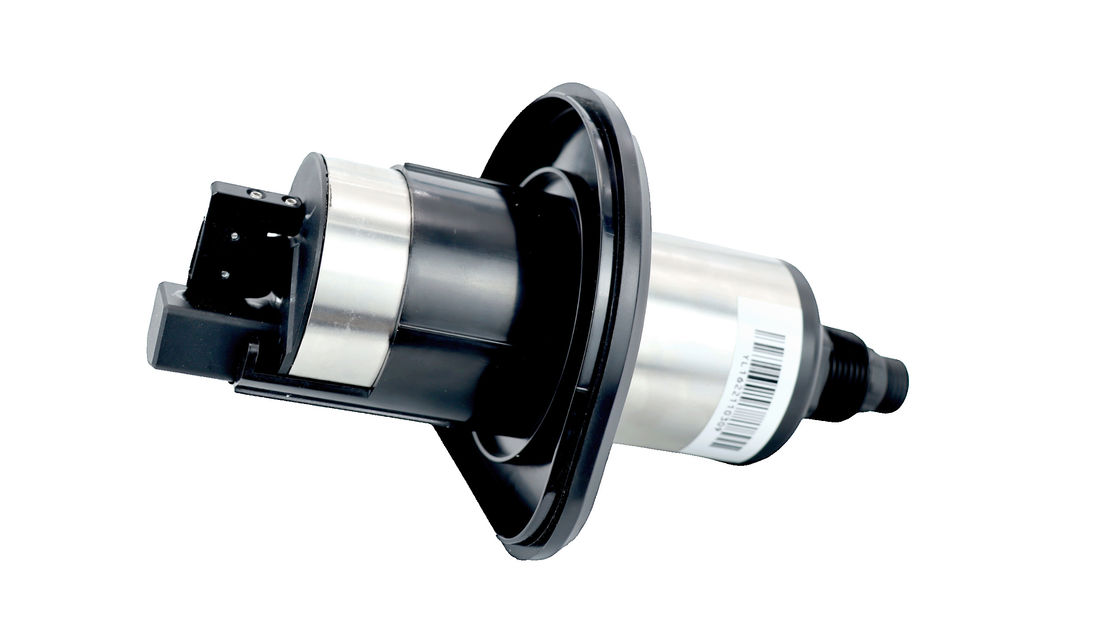

Insira o sensor de turvidade na tampa superior e enrosque-o na ranhura do cartão da tampa superior, em seguida, insira o conjunto na piscina de fluxo e faça com que a tampa superior se aproxime da tampa da piscina de fluxo.

(4) Alimentação

Após a conclusão do processo acima, o sensor pode ser ligado e medido pelo protocolo de aquisição, transmissor, etc.

O sensor de turbidez pode ser instalado e utilizado diretamente e a segunda calibração não é necessária para a primeira instalação.Se o cliente precisa dele ou o deslocamento de dados é encontrado na manutenção posterior, our company suggests using tap water as the water sample for single-point calibration and the calibration parameters can be written through our host computer or in the form of communication protocol register.

A limpeza é muito importante para manter leituras precisas.

A tensão de alimentação é DC, o valor da tensão é DC12-24V, e a tensão é estável

Há água do tubo;

A água de entrada pode fluir para o reservatório de circulação;

Não haverá transbordamento de água na entrada do reservatório de circulação.

Com base na determinação de que a água de entrada é normal, o nível de líquido do reservatório de circulação é normal e não há desbordamento de água:

Equipamento de inspecção (backplane, backplane, canalização interna) se há água, se há água, que existia antes da situação da água, as causas deste fenômeno têm dois,Um é a pressão da água., a água diretamente do tanque de circulação transborda, segundo, má drenagem, fazendo com que a água derrama do tanque de circulação, se pudermos descartar a pressão da água é muito grande, má drenagem.

Desligue o medidor, retire o sensor da fenda de fluxo e limpe o sensor.

Quando limpar um buraco de luz, você precisa limpá-lo com um cotonete, de preferência usando um cotonete mergulhado em álcool..

Depois de entrar no estado de medição, alinhe a porta óptica do sensor com a parede branca.você pode observar manchas vermelhas intermitentes do sensor semelhante a laser ponteiros e o brilho percebido a olho nu deve ser não menos do que o dos ponteiros laserOs estados de falha mais comuns das fontes luminosas são:

1. Nenhuma alteração ou emissão de luz após a ligação;
2. A mancha vermelha é escura, muito menos brilhante do que um ponteiro laser;
3. Quando o buraco de luz do sensor é confirmado como livre de manchas de água, são emitidas manchas vermelhas, não manchas vermelhas brilhantes concentradas.

Em caso de falha da fonte luminosa, o sensor pode ser retirado da fenda de fluxo e enviado de volta para o fabricante para reparação e calibração.É necessário desligar o instrumentoApós colocá-lo na fenda de circulação, aperte-o ligeiramente com a mão para garantir que está no lugar e não inclinado.Você pode observar se o sensor está no lugar do lado do instrumento.

Usando uma escova de tubo, limpe o reservatório de fluxo e certifique-se de que as paredes inferior e lateral do reservatório estão livres de sedimentos visíveis.

Após a conclusão da manutenção acima referida, podem ser reiniciados os trabalhos de medição de rotina, tais como a admissão de água e a recolha de sondas,e os trabalhos de verificação, como a comparação dos valores de medição e a calibração em ponto único, podem ser realizados de acordo com os requisitos do campo.

A tabela 5-1 lista os sintomas, possíveis causas e soluções recomendadas para problemas comuns encontrados com o Turbidímetro de Baixo Alcance.Se o seu sintoma não é lis ou nenhuma das soluções resolve o seu problemaPor favor, contacte-nos.

Quadro 5-1 Lista de questões comuns

1. O período de garantia é de 1 ano (excluindo os consumíveis).
2. Esta garantia de qualidade não abrange os seguintes casos.
1. Devido a força maior, desastres naturais, agitação social, guerra (declarada ou não declarada), terrorismo, guerra ou danos causados por qualquer compulsão governamental.
2. Danos causados por mau uso, negligência, acidente ou aplicação e instalação inadequadas.
3. Custos de frete para o envio das mercadorias de volta para a nossa empresa.
4. Os encargos de frete para o envio acelerado ou expresso de peças ou produtos abrangidos pela garantia.
5. Viajar para realizar reparos de garantia localmente.
3. Esta garantia inclui todo o conteúdo da garantia fornecida pela nossa empresa relativamente aos seus produtos.
1. Esta garantia constitui uma declaração final, completa e exclusiva dos termos da garantia, e nenhuma pessoa ou agente está autorizada a estabelecer outras garantias em nome da nossa empresa.
2. Os recursos de reparação, substituição ou devolução do pagamento descritos acima são casos excepcionais que não violam a presente garantia,e os recursos de substituição ou devolução de pagamento são para os próprios produtosCom base na responsabilidade estrita ou outra teoria legal, a nossa empresa não será responsável por quaisquer outros danos causados por um produto defeituoso ou por uma operação negligente,Incluindo qualquer dano subsequente causado por estas condições.

O protocolo de comunicação RS485 usa o protocolo de comunicação MODBUS, e os sensores são usados como escravos.

Formatos de bytes de dados.

Leitura e gravação de dados (protocolo MODBUS padrão)

O endereço padrão é 0x01, o endereço pode ser modificado pelo registo

Chamadas de host (hexadecimais)

01 03 00 00 00 01 84 0A

Resposta de escravo (hexadecimal)

01 03 02 00 xx xx xx xx

Chamadas de host (hexadecimais)

01 10 1B 00 00 01 02 01 00 0C C1

Resposta de escravo (hexadecimal)

01 10 1B 00 00 01 07 2D

1. Preconfigure um registo de 16 bits como FF hexadecimal (ou seja, todos os 1s) e chame este registo de registo CRC.
2. Isolar os primeiros dados binários de 8 bits (ambos os primeiros bytes do quadro de informação de comunicação) com os 8 bits inferiores do registo CRC de 16 bits e colocar o resultado no registo CRC,deixando os 8 bits superiores de dados inalterados.
3. Mudar o conteúdo do registo CRC um bit para a direita (para o lado inferior) para preencher o bit mais alto com um 0, e verificar o bit deslocado após o deslocamento para a direita.
4. Se o bit deslocado for 0, repita o passo 3 (desloca-se novamente para a direita); se o bit deslocado for 1, registo CRC e polinômio A001 (1010 0000 0000 0001) para o iso-ou.
5. Repita os passos 3 e 4 até que a mudança direita seja feita 8 vezes, de modo a que todos os dados de 8 bits sejam processados na sua totalidade.
6. Repita os passos 2 a 5 para o próximo byte do quadro de informação de comunicação.
7. Trocar os bytes altos e baixos do registo CRC de 16 bits obtidos após todos os bytes deste quadro de informação de comunicação terem sido calculados de acordo com as etapas acima.
8. O conteúdo final do registo CRC é obtido da seguinte forma: código CRC.

Passo 1: Converter a representação de ponto flutuante de 17.625 para um ponto flutuante binário

Primeiro, encontrar a representação binária da parte inteira

17 = 16 + 1 = 1 * 2⁴+ 0* 2³+ 0*2²+ 0*2¹+ 1*2⁰

Então a representação binária da parte inteira 17 é 10001B

Então encontrar a representação binária da parte fracionária

0.625 = 0,5 + 0,125 = 1 x 2^{- Um.}+ 0 x2^-2+ 1 x 2⁰

Então a representação binária da parte decimal 0.625 é 0.101B

Então o número de vírgula flutuante em forma binária para 17.625 expresso em forma de vírgula flutuante é 10001.101B

Passo 2: Mudança para encontrar o expoente.

Desloque 10001.101B para a esquerda até que haja apenas um lugar antes do ponto decimal para obter 1.0001101B, e10001.101B = 1.0001101 B x 2⁴Então a parte exponencial é 4, que, quando adicionado a 127, torna 131, cuja representação binária é 10000011B

Passo 3: Calcular o número final

Removendo o 1 antes do ponto decimal de 1.0001101B dá o número final 0001101B (porque o 1 antes do ponto decimal deve ser 1,O IEEE especifica que só deve ser registado o ponto decimal). Uma nota importante para números de 23 bits: o primeiro bit (ou seja, o bit oculto) não é compilado. O bit oculto é o bit à esquerda do separador, que geralmente é definido como 1 e suprimido.

Passo 4: Definição do bit do símbolo

Um número positivo tem um sinal de 0 e um número negativo tem um sinal de 1, então 17.625 tem um sinal de 0.

Passo 5: Conversão para ponto flutuante

1 sinal de dígito + 8 dígitos expoente + 23 dígitos mantissa

0 10000011 00011010000000000000000B (correspondente a 0x418D0000 em hexadecimais)

Passo 1: Converter o número hexadecimal 0x427B6666 para o ponto flutuante binário 0100 0010 0111 1011 0110 0110 0110 0110 0110B em sinal, expoente,e pedaços de mantissa 0 10000100 111101101101100110011001100110b

1 sinal de dígito + 8 dígitos expoente + 23 dígitos mantissa

Bit de sinal S:

Bit de índice E: 10000100B = 1*2⁷+0*2⁶+0*2⁵+0*2⁴+ 1 * 2³+0*2²+0*2⁰

=128+0+0+0+0+0+0+4+0+0=132

Último dígito M: 11110110110011001100110B = 8087142

Etapa 2: Calculo dos números com vírgula variável

D =(-1)⁵*(1.0=M/2²³) *2^E-127

= (-1)⁰*(1.0+8087142/2²³) *2^132-127

= 1 x 1,964062452316284 x 32

= 62.85
