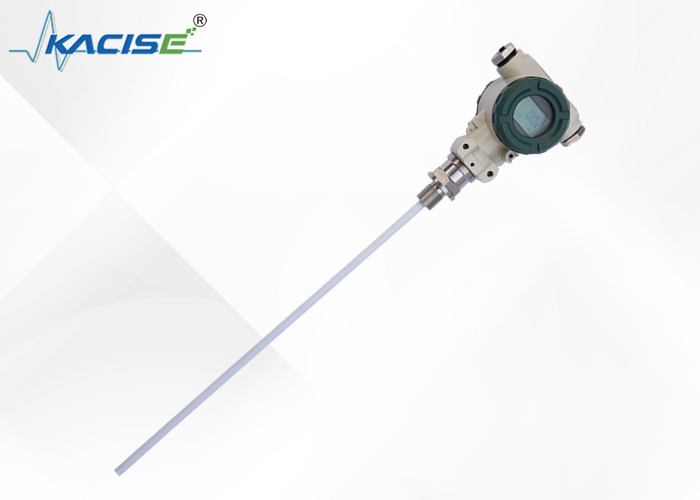

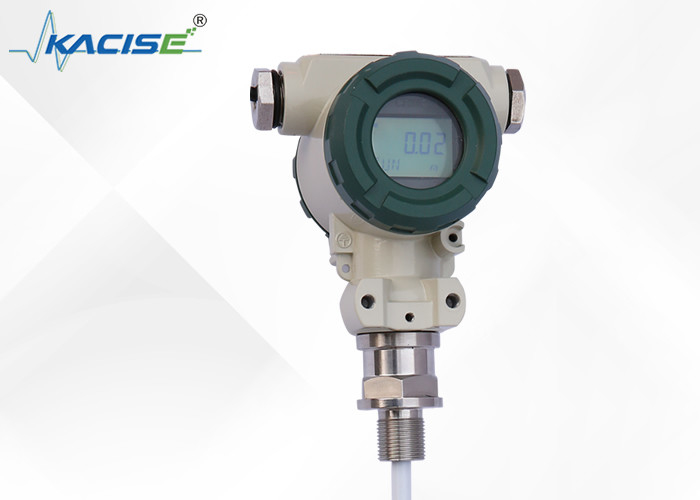

IP67 impermeável 316 de aço inoxidável Fluid Level Meter -50-250 C Temperatura da sonda

Descrição do produto:

O transmissor de nível capacitivo da série KCF600 é projetado para a detecção contínua de vários líquidos que se encontram em condições adversas, como alta temperatura e pressão, alta corrosão,fácil cristalizaçãoÉ adequado para medir a água, as soluções ácidas e alcalinas e o nível da água na caldeira.Toda a máquina não tem partes móveis ou flexíveis e possui as características de resistência ao impacto, fácil instalação, alta confiabilidade, alta precisão e custo razoável. Pode substituir o tipo de flutuador tradicional, tipo de entrada, tipo de pressão diferencial de transmissor de nível em várias situações.

The key parts of the transmitter are equipped with an advanced RF capacitive sensing circuit that has been precisely compensated by temperature and linearity correction and then transformed into a standard electrical signalA configuração do sistema oferece opções para protocolos de comunicação HART, CANBUS e 485.Os utilizadores podem realizar a calibração automática "zero" e "range" utilizando duas teclas para se adaptar a situações complexas com diferentes requisitos.

Características:

As estruturas simples, sem componentes móveis ou elásticos, têm também uma elevada fiabilidade e requerem manutenção mínima, mesmo em circunstâncias normais.Isto significa que o nosso produto não precisa de reparações regulares médias e pequenas.

Oferecemos uma variedade de opções de saída de sinal para facilitar diferentes configurações de sistema para melhor atender às necessidades de nossos clientes.Nosso produto é projetado para ser conveniente para alta temperatura e alta pressão recipientesAlém disso, os dados medidos não são afectados pela temperatura do líquido medido, pela gravidade específica, pela forma do recipiente ou pela influência da pressão.

Temos orgulho de ser especialmente adequado para a medição de ácido, álcali, e outros líquidos corrosivos.O nosso produto vem equipado com uma protecção perfeita contra a sobrecorrente, sobrevoltagem e polaridade de potência.

Parâmetros técnicos:

O alcance de detecção deste dispositivo está entre 0,01 e 30 metros.5.

A faixa de pressão que ele pode medir é entre -0,1 MPa e 32 MPa. A faixa de temperatura da sonda é de -50 a 250 graus Celsius, enquanto a faixa de temperatura ambiente é de -20 a 60 graus Celsius.O dispositivo pode ser armazenado numa faixa de temperatura de -55 a +125 graus Celsius.

Os sinais de saída incluem 4-20mA, 4-20mA com comunicação HART, 485 ou comunicação de ônibus CAN.Ele pode ser fixado através de montagem de parafuso M20 × 1.5, M27 × 2 ou montagem de flange DN25, DN40 ou DN50.

O dispositivo é feito de aço inoxidável 316, 1Gr18Ni19Tior ou PTFE. Sua estabilidade a longo prazo é inferior ou igual a 0,2% FS/ano. Tem uma deriva de temperatura inferior ou igual a 0.02% FS/°C na faixa de 0 a 70 °COs níveis de explosão são intrinsecamente seguros Exira IIC T6 e flameproof Ext II C T5. Tem um nível de proteção de IP67 e seus parâmetros intrinsecamente seguros são Ui:28VDC, Ii:93mA, Pi:0.65W, Ci:0.042uf, e Li:0mH.

• Faixa de detecção: 0,01 ~ 30 m
• Precisão: nível 0.2Nível 0.5
• Intervalo de pressão: -0,1MPa~32MPa
• Temperatura da sonda: -50 ~ 250 °C
• Temperatura ambiente: -20 a 60 °C
• Temperatura de armazenagem: -55°C+125 °C
• Signais de saída: 4×20mA, 4~20mA com comunicação HART/485/bus CAN
• Voltagem de alimentação: 1228 VDC (deve ser alimentada pela barreira de segurança)
• Fixação: parafusos de montagem M20×1.5M27×2, montagem de flange DN25, DN40, DN50. especificações especiais podem ser personalizados
• Materiais molhados: aço inoxidável 316, 1Gr18Ni19Tior ou PTFE
• Estabilidade a longo prazo: ≤ 0,2% FS/ano
• Desvio de temperatura: ≤ 0,02%FS/°C (intervalo de 0°70°C)
• Níveis de explosão: Exira IIC T6 intrinsecamente seguro, Ext II C T5 ignífugo
• Proteção: IP67
• Parâmetros intrinsecamente seguros: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Instalação e colocação em serviço

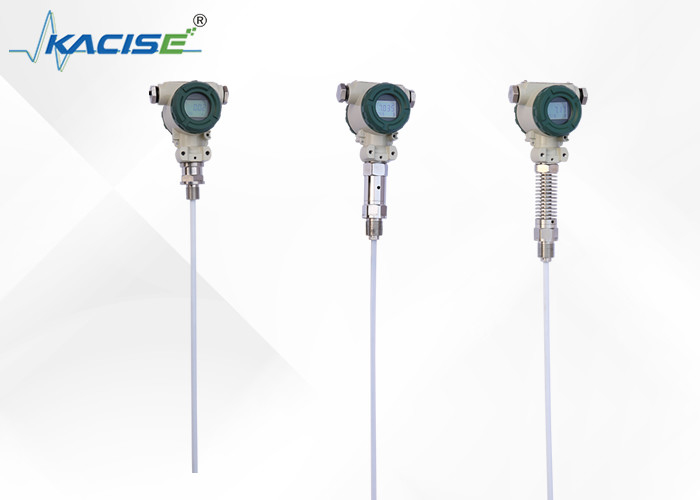

O transmissor de nível de cabo e haste tem uma variedade de maneiras fixas de se adaptar a diferentes condições do local.5 fios ou flanges femininos, você pode escolher três métodos de instalação (montado na parede, porta-tubos horizontal e porta-tubos vertical, que o tornam útil na instalação no local.(Com fotos)

Ao medir os meios de maior mobilidade, o utilizador pode escolher a fixação de peso, a fim de evitar que o sensor forme oscilação violenta, o que pode desempenhar o papel da estabilidade do sensor.Os objetos pesados devem ser colocados no fundo do recipiente ao adicionar peso, para não quebrar o fio do sensor.

Quando as condições do local são más, o utilizador deve utilizar o escudo do sensor para proteger o sensor, a fim de evitar danos causados por corpos estranhos ou afectar a precisão da medição.

Se os recipientes não forem de metal, é necessário colocar o compartimento do transmissor com um acesso por fio no fundo do recipiente quando se utiliza um transmissor de nível de haste KCF600;Caso contrário, a medição não é precisa..

Este produto foi calibrado na fábrica; o ajuste de campo pode ser efectuado pelos seguintes métodos:

A: Inteligente circuito método de depuração:

Site-zero----- Quando o nível do líquido está localizado no lugar mais baixo, mantendo pressionada a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "Z",A corrente de saída é automaticamente ajustada a 4 mA.

Site - preenchido ------ Quando o nível de líquido no lugar mais alto, segurando a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "S",A corrente de saída é automaticamente ajustada a 20 mA.

B: Circuito analógico método de depuração:

Quando o nível do líquido no próximo limite, usar a chave de fenda girando lentamente "Z" potenciômetro, observar as leituras de amperímetro perto de 4mA

Quando o nível do líquido no limite superior, usar a chave de fenda potencial "S" girando lentamente e observar as leituras do amperímetro perto de 20mA

E operá-lo por 2-3 vezes mais, até que o zero e span foram precisos 4mA e 20mA. Após o ajuste, apertar a tampa do transmissor deve ser.

Nota:

1. Produtos fornecer com certificação do produto e manual, que têm número do produto, parâmetros técnicos, diagrama de fiação, e a data de fabricação, por favor, verifique para evitar o erro.

2. A instalação deve ser baseada nos tipos de conexão do produto e do fio, verifique se a interface do local é consistente com a interface do produto ou não.Cuidado com a vedação., o binário não pode ser adicionado diretamente à caixa do transmissor e só pode ser adicionado à interface do transmissor de seis partes.

3A fiação deve ser estritamente de acordo com as instruções da empresa.

4Este produto é um instrumento de conversão de energia de precisão, proíbe desmontar, colisão, queda e rejeição dura para jogar.

5O transmissor funciona imediatamente após ligar, mas a saída pode ser estável após aquecimento durante 30 minutos.

6Uso anormal, desligar a energia, verificar ou contactar o nosso departamento técnico directamente.7O transporte e armazenagem devem ser para restaurar a embalagem original e armazenados num armazém fresco, seco e ventilado.

8O processo de instalação deve prestar atenção para evitar a quebra da pele do fio do sensor.

9. Ao instalar o fio do sensor, a distância da parede da piscina deve ser de pelo menos 10 cm acima, caso contrário a medição não seria precisa.

10A linha de aterramento de toda a estrutura de PTFE e o nível da haste devem ser conduzidos com meios de medição; caso contrário, a medição não seria precisa.

11O local de instalação deve tomar medidas eficazes de protecção contra raios.

12Os gabinetes de qualquer transmissor desta série devem estar aterrados; a resistência de aterramento deve ser inferior a 4Ω.

13A barreira de segurança deve ser certificada à prova de explosão; os requisitos de instalação devem seguir os requisitos das instruções.

14Quando o transmissor é utilizado para a zona "0" para os transformadores de potência alimentados por barreira devem cumprir os requisitos do GB3836.4-2000 NO. 8.1.

Aplicações:

O modelo KCF6021-1-625mm é adequado para uma ampla gama de aplicações, desde processos industriais até indústrias automotivas e marítimas.01 ~ 30 M torna ideal para medir o nível de vários líquidos, incluindo petróleo, água e produtos químicos.

O medidor de nível de fluido é fácil de instalar e operar, tornando-se uma escolha ideal para aqueles que exigem uma medição precisa e confiável do nível com manutenção mínima.O sensor capacitivo de nível de óleo é altamente sensível e fornece medições precisas e fiáveis que não são afetadas por alterações de temperaturaA sua deriva de temperatura de ≤ 0,02% FS/°C (intervalo de 0­70°C) garante que as medições sejam consistentes numa ampla gama de temperaturas.

Quer trabalhe numa fábrica de processamento químico, refinaria de petróleo, ou navio marítimo,O medidor de nível de fluidos Kacise é um instrumento indispensável para garantir o funcionamento seguro e eficiente do seu equipamentoA sua precisão de ± 2%, ± 5% garante que pode confiar nas suas leituras, enquanto a sua estabilidade a longo prazo de ≤ 0.2% FS/ano significa que pode confiar que fornecerá medições consistentes e fiáveis ao longo do tempo.

Quando encomenda o medidor de nível de fluidos Kacise, pode esperar recebê-lo no prazo de 5 dias úteis, embalado em segurança numa embalagem de cartão.Então, porquê esperar?? Encomende hoje mesmo o seu medidor de nível de fluido Kacise e experimente os benefícios de uma medição de nível capacitivo precisa e fiável!

Personalização:

Os nossos produtos são fabricados na China (Continente) e têm uma quantidade mínima de encomenda de 2 unidades. Os detalhes da embalagem incluem uma caixa, e o tempo de entrega é de 5 dias úteis.Os termos de pagamento exigem pagamento antecipado de 100%.

O sensor de nível de fluido capacitivo KCF6021-1-625mm tem uma deriva de temperatura ≤ 0,02%FS/°C (intervalo de 0 ̊70°C) e um nível de proteção de IP67.A tensão da fonte de alimentação é de 2 28 VDC (deve ser alimentada pela barreira de segurança), e a faixa de pressão é -0,1MPa~32MPa. Além disso, tem uma estabilidade a longo prazo de ≤0,2%FS/ano.

Os nossos serviços de personalização de produtos garantem que as suas necessidades específicas sejam atendidas com precisão e precisão.Entre em contato conosco hoje para discutir suas necessidades e aprender mais sobre nossas soluções de transmissor de nível de capacitância.

Apoio e Serviços:

O nosso produto Fluid Level Meter vem com um pacote completo de suporte técnico e serviços, que inclui:

• Orientação e apoio à instalação
• Formação sobre a utilização do produto
• Serviços de manutenção e calibração regulares
• Linha de apoio técnico 24 horas por dia
• Acesso a recursos e documentação em linha
• Serviços de garantia e reparação

A nossa equipa de técnicos e engenheiros experientes está empenhada em garantir o melhor desempenho e fiabilidade do nosso produto Fluid Level Meter.Estamos dedicados a fornecer aos nossos clientes o mais alto nível de suporte e serviço.

Embalagem e transporte:

Embalagem do produto para medidor de nível de fluidos:
O medidor de nível de fluido será embalado numa caixa de papelão robusta com inserções de espuma para garantir o transporte seguro.As dimensões da caixa são de 12 x 8 x 6 polegadas e o peso total da embalagem incluindo o produto é de 2 libras.

Transporte marítimo:
Oferecemos envio padrão gratuito dentro dos Estados Unidos. O tempo de entrega estimado é de 5 a 7 dias úteis.Os custos de envio e o prazo de entrega variam consoante o país de destino..
