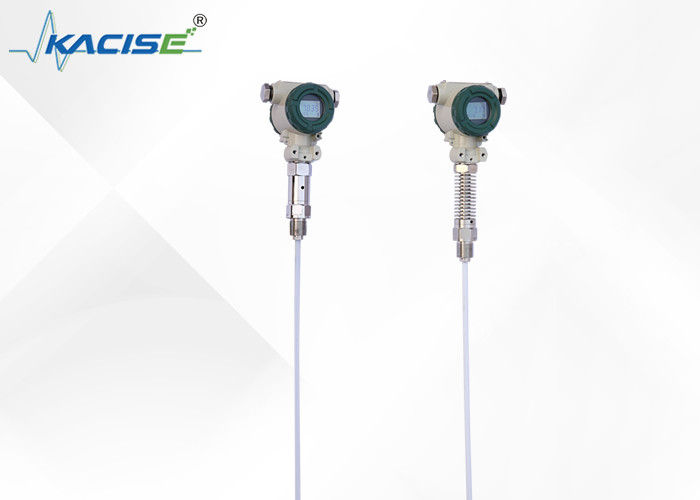

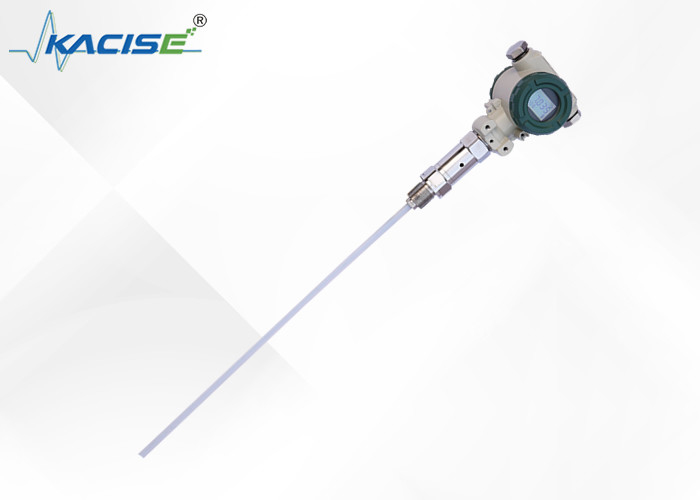

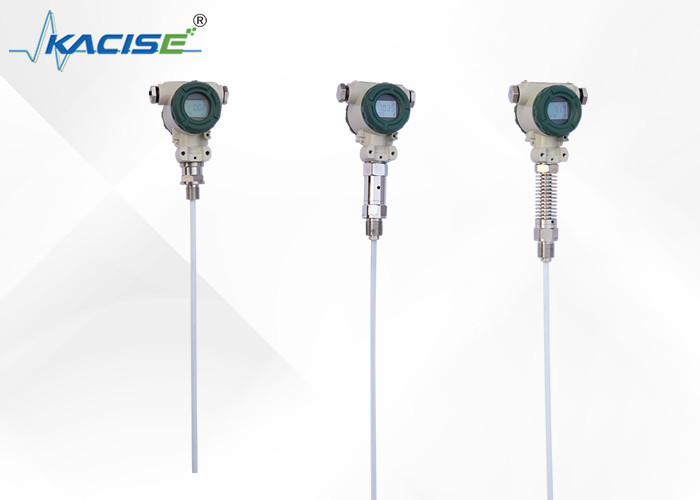

Descrição do produto:
O transmissor de nível capacitivo da série KCF600 é projetado para detecção contínua de líquido em condições adversas, onde há alta temperatura e pressão, alta corrosão, fácil cristalização,e fácil de ligarEste dispositivo é ideal para medir a água, soluções ácidas e alcalinas, e o nível de água na caldeira.não existem peças móveis ou flexíveis na série KCF600Oferece alta fiabilidade e precisão, tem um custo razoável e pode substituir o tipo de flutuador, o tipo de entrada e o tipo de pressão diferencial do transmissor de nível em várias situações.
As partes-chave do transmissor de nível capacitivo da série KCF600 adotam um circuito avançado de detecção capacitiva de RF. A temperatura é compensada com precisão e a linearidade é corrigida,que resulta num sinal elétrico normalO dispositivo tem opções para HART, CANBUS e 485 protocolos de comunicação para configuração do sistema. The full range of KCF600 series transmitters has a self-calibration feature where users can calibrate for "zero" and "range" by using two keys to adapt to the different requirements of a complex situation.
O transmissor de nível capacitivo da série KCF600 é projetado com resistência ao impacto e características de fácil instalação.É adequado para a detecção contínua de vários líquidos corrosivos em ambientes de alta temperatura e alta pressãoEste dispositivo pode substituir os transmissores de nível tradicionais sem partes flexíveis ou móveis, oferecendo alta confiabilidade e precisão.Tem um custo razoável, e os utilizadores podem obter calibração automática (zero e intervalo) com o seu recurso de auto-calibração.
O transmissor de nível capacitivo da série KCF600 é uma solução eficaz para a detecção contínua de líquidos em condições adversas.e níveis de água na caldeiraO seu circuito de detecção capacitiva de RF avançado é compensado com precisão e correcção de linearidade que resulta num sinal elétrico padrão.e 485 protocolos de comunicação ao configurar o sistema.
O transmissor de nível capacitivo da série KCF600 não possui partes móveis ou flexíveis, o que o diferencia dos transmissores de nível tradicionais.bem como um custo razoávelA sua função de auto-calibração, que os utilizadores podem executar automaticamente, permite-lhe adaptar-se a situações complexas de forma eficaz.Com a sua resistência ao impacto e características de instalação fácil, o transmissor de nível capacitivo da série KCF600 é ideal para ambientes adversos com alta temperatura e pressão, alta corrosão, fácil cristalização e fácil ligação.
Características:
Estruturas simples e confiáveis
O dispositivo apresenta estruturas simples, sem componentes móveis ou elásticos. Como tal, possui alta fiabilidade e requer manutenção mínima.Não é necessário realizar reparações regulares médias e pequenas.
Output de sinal diversificado para configurações de sistema
A fim de facilitar diferentes configurações do sistema, este dispositivo oferece uma variedade de opções de saída de sinal para escolher.
Medidas precisas em recipientes de alta temperatura e alta pressão
Este dispositivo foi concebido para funcionar com precisão em recipientes de alta temperatura e alta pressão, independentemente da temperatura do líquido medido, da gravidade específica e da forma do recipiente,e a influência da pressão.
Ideal para a medição de líquidos corrosivos
O dispositivo é especialmente adequado para a medição de líquidos corrosivos, tais como soluções ácidas e alcalinas.
Proteção contra sobrecorrência, sobrevoltagem e polaridade de potência
Este dispositivo foi concebido com uma protecção perfeita contra problemas de sobrecorrente, sobrevoltagem e polaridade de potência.
Parâmetros técnicos:
O alcance de detecção deste dispositivo é de 0,01 a 30 metros.2, e nível 0.5A temperatura da sonda pode variar entre -50 °C e 250 °C. Para as temperaturas ambientais, pode funcionar entre -20 °C e 60 °C, enquanto para armazenamento, pode ser utilizada para a obtenção de dados de temperatura.Pode suportar temperaturas de -55 °C a +125 °C. O dispositivo pode produzir um sinal de saída de 4-20mA, 4-20mA com comunicação HART, 485 ou comunicação de autocarro CAN. Requer uma tensão de alimentação de 12-28VDC e deve ser alimentado pela barreira de segurança.O dispositivo pode ser fixado utilizando um parafuso de montagem M20×1.5, M27 × 2, ou montagem de flange DN25, DN40, DN50.
O material molhado utilizado neste dispositivo inclui aço inoxidável 316, 1Gr18Ni19Tior ou PTFE. Tem uma estabilidade a longo prazo de ≤ 0,2%FS/Ano e uma deriva de temperatura de ≤ 0,02%FS/°C (intervalo de 0-70°C).O dispositivo tem níveis de explosão de ExiraIIC T6 intrinsecamente seguro e Ext II C T5 ignífugoPossui proteção IP67 e parâmetros intrinsecamente seguros, incluindo Ui: 28VDC, Ii: 93mA, Pi: 0.65W, Ci: 0.042uf e Li: 0mH.
Aplicações:
O medidor de nível de fluido Kacise é altamente preciso, com uma faixa de ± 2%, ± 5%. É equipado com sensores capacitivos para detecção de nível de ponto, tornando-o ideal para uma ampla gama de aplicações.O sensor de nível de água capacitivo é perfeito para medir os níveis de líquido em tanquesO interruptor de nível capacitivo é adequado para utilização na maioria dos ambientes industriais e comerciais.
O medidor de nível de fluidos Kacise foi concebido para fornecer medições fiáveis e precisas em ambientes adversos.e outros contaminantesIsto torna-o adequado para aplicações externas e interiores.
O medidor de nível de fluido Kacise vem com uma gama de sinais de saída, incluindo 420mA, 4 ~ 20mA com comunicação HART/485 / CAN Bus Communication.Isto garante a compatibilidade com a maioria dos sistemas de controlo e facilita a integração nas instalações existentes.
O medidor de nível de fluido Kacise tem uma ampla gama de temperaturas de funcionamento, com uma temperatura de armazenamento de -55°C +125°C.É alimentado por uma tensão de alimentação de 2 ∼ 28 VDC e deve ser alimentado pela barreira de segurança para garantir uma operação segura.
O medidor de nível de fluido Kacise é adequado para uma ampla gama de aplicações, incluindo, entre outras:
- Instalações de tratamento de águas e águas residuais
- Instalações químicas e petroquímicas
- Instalações farmacêuticas e biotecnológicas
- Plantas de produção de alimentos e bebidas
- Instalações de produção de energia
- Refinarias de petróleo e gás
- Edifícios industriais e comerciais
No geral, o medidor de nível de fluido Kacise é um produto confiável, preciso e versátil que é adequado para uma ampla gama de aplicações.Os seus sensores capacitivos para detecção de nível pontual tornam-no ideal para medir os níveis de líquido nos tanquesA sua classificação IP67 garante uma operação fiável em ambientes adversos e a sua gama de sinais de saída garante a compatibilidade com a maioria dos sistemas de controlo.
Instalação e colocação em serviço:
O transmissor de nível de cabo e haste tem uma variedade de maneiras fixas de se adaptar às diferentes condições do local.5 fios ou flanges femininos, você pode escolher três métodos de instalação (parede montada, porta-tubos horizontal e porta-tubos vertical, que o tornam útil na instalação no local.(Com fotos)
Ao medir os meios de maior mobilidade, o utilizador pode escolher a fixação de peso, a fim de evitar que o sensor forme oscilação violenta, o que pode desempenhar o papel da estabilidade do sensor.Os objetos pesados devem ser colocados no fundo do recipiente ao adicionar peso, para não quebrar o fio do sensor.
Quando as condições do local forem más, o utilizador deve utilizar o escudo do sensor para proteger o sensor, a fim de evitar danos causados por corpos estranhos ou afetar a precisão da medição.
Se os recipientes não forem de metal, é necessário colocar o compartimento do transmissor com um acesso por fio no fundo do recipiente quando se utiliza um transmissor de nível de haste KCF600;Caso contrário, a medição não é precisa..
Este produto foi calibrado na fábrica; o ajuste de campo pode ser efectuado pelos seguintes métodos:
A: Inteligente circ- Não. dembuggApresentaçãoO que é:
Site-zero----- Quando o nível do líquido está localizado no lugar mais baixo, segurando a tecla "Z" e a tecla "S" durante 8 segundos após a mesma hora de liberação, e depois clique na tecla "Z",A corrente de saída é automaticamente ajustada a 4 mA.
Site - preenchido ------ Quando o nível de líquido no lugar mais alto, segurando a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "S",A corrente de saída é automaticamente ajustada a 20 mA.
B: AAcompanhec- Não. deb- O que foi?hod:
Quando o nível do líquido no próximo limite, usar a chave de fenda rotação lenta "Z" potencialómetro, observar as leituras ammeter perto de 4mA
Quando o nível do líquido no limite superior, usar a chave de fenda potencial "S" girando lentamente e observar as leituras do amperímetro perto de 20mA
E operá-lo por 2-3 vezes mais, até que o zero e span foram precisos 4mA e 20mA. Após o ajuste, apertar a tampa do transmissor deve ser.
Nota:
1. Produtos fornecer com certificação do produto e manual, que têm número do produto, parâmetros técnicos, diagrama de fiação, e a data de fabricação, por favor, verifique para evitar o erro.
2. A instalação deve ser baseada nos tipos de conexão do produto e do fio, verifique se a interface do local é consistente com a interface do produto ou não.Cuidado com a vedação., o binário não pode ser adicionado diretamente à caixa do transmissor e só pode ser adicionado à interface do transmissor de seis partes.
3A fiação deve ser estritamente de acordo com as instruções da empresa.
4Este produto é um instrumento de conversão de energia de precisão, proíbe desmontar, colisão, queda e rejeição dura para jogar.
5O transmissor funciona imediatamente após ligar, mas a saída pode ser estável após aquecimento durante 30 minutos.
6Uso anormal, desligar a energia, verificar ou contactar o nosso departamento técnico directamente.
7O transporte e armazenagem devem ser para restaurar a embalagem original e armazenados num armazém fresco, seco e ventilado.
8O processo de instalação deve prestar atenção para evitar a quebra da pele do fio do sensor.
9. Ao instalar o fio do sensor, a distância da parede da piscina deve ser de pelo menos 10 cm acima, caso contrário a medição não seria precisa.
10A linha de aterramento de toda a estrutura de PTFE e o nível da haste devem ser conduzidos com
Medios de medição; caso contrário, a medição não seria precisa.
11O local de instalação deve tomar medidas eficazes de protecção contra raios.
12Os gabinetes de qualquer transmissor desta série devem estar aterrados; a resistência de aterramento deve ser inferior a 4Ω.
13A barreira de segurança deve ser certificada à prova de explosão; os requisitos de instalação devem seguir os requisitos das instruções.
14. Quando o transmissor é utilizado para a zona "0" para os transformadores de potência alimentados por barreira devem cumprir os requisitos do GB3836.4-2000 NO. 8.1.
Apoio e Serviços:
O suporte técnico e os serviços do produto Fluid Level Meter incluem:
- Assistência na instalação e instalação
- Problemas de resolução de problemas e soluções
- Serviços de manutenção e calibração regulares
- Serviços de reparação de eventuais danos ou avarias
- Formação técnica e recursos para clientes e distribuidores
- Atualizações e melhorias contínuas da melhoria do produto
Embalagem e transporte:
Embalagem do produto:
O medidor de nível de fluido é fornecido em uma caixa de papelão resistente para proteção durante o transporte.
Transporte marítimo:
O medidor de nível de fluido é enviado dentro de 2-3 dias úteis por meio de transporte padrão.Os clientes receberão um número de rastreamento para monitorar o seu carregamento.O envio acelerado também está disponível a um custo adicional.
