Descrição do produto:

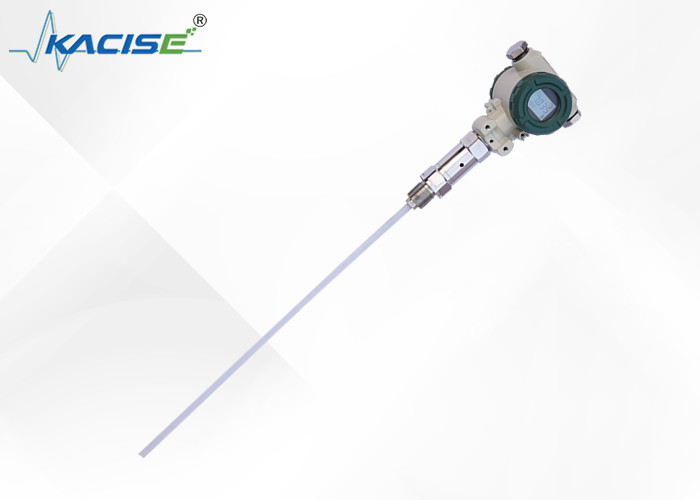

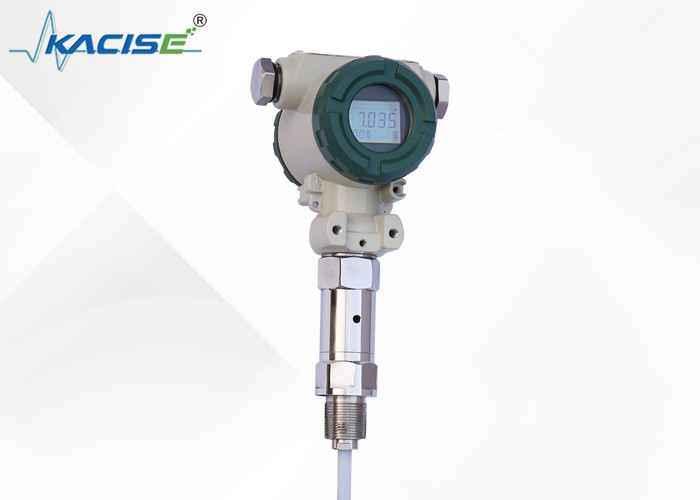

O transmissor de nível capacitivo da série KCF600 é uma solução ideal para a detecção contínua de vários líquidos em condições adversas, tais como alta temperatura e pressão, alta corrosão,Tendência a cristalizarÉ especialmente adequado para medir soluções de água, ácido e álcali, bem como níveis de água em caldeiras.oferecendo uma elevada fiabilidadeA sua instalação é fácil e a sua resistência a impactos é excelente a um custo razoável.e transmissores de nível baseados em pressão diferencial em várias situações.
Os componentes-chave do transmissor utilizam sensores capacitivos de RF avançados que são precisamente compensados pela temperatura e corrigidos pela linearidade.Estes componentes são então transformados em um sinal elétrico padrãoO sistema é configurável com protocolos de comunicação como HART, CANBUS e 485.que permite a calibração automática de "zero" e "range" com apenas duas teclas, oferecendo adaptabilidade a diversas situações complexas.
Características:
As estruturas simples, sem componentes móveis ou elásticos, têm uma elevada fiabilidade e requerem manutenção mínima.Estes instrumentos não exigem reparações regulares médias e pequenas em circunstâncias normais.
Dispõe-se de uma variedade de opções de saída de sinal para facilitar diferentes configurações do sistema.
Os instrumentos são convenientes para utilização em recipientes de alta temperatura e alta pressão. Os dados medidos não são afectados pela temperatura, gravidade específica ou forma do recipiente,ou a pressão.
Estes instrumentos são especialmente adequados para medir ácido, álcali e outros líquidos corrosivos.
Os instrumentos têm perfeita proteção contra sobrecorrente, sobrevoltagem e polaridade de potência.
Parâmetros técnicos:
● Alcance de detecção: 0,01 a 30 m
●Precisão: nível 0.2Nível 0.5
● Faixa de pressão: -0,1MPa~32MPa
●Temperatura da sonda: -50~250 °C
●Temperatura ambiente: -20~60 °C
●Temperatura de armazenamento: -55°C+125°C
●Sinais de saída: 4 ̊20mA,4 ~ 20mA com comunicação HART/485/bus CAN
● Tensão de alimentação: 12 ̊28 VDC (deve ser alimentada pela barreira de segurança)
● Fixação: fixação por parafuso M20×1.5,M27×2,Flanca de montagem DN25,DN40,DN50. Especificações especiais podem ser personalizadas
●Material molhado: aço inoxidável 316, 1Gr18Ni19Tior ou PTFE
● Estabilidade a longo prazo: ≤ 0,2%FS/ano,
● Desvio de temperatura:≤ 0,02%FS/°C (intervalo de 0°70°C)
● Níveis de explosão: ExiraIIC T6 intrinsecamente seguro, Ext II C T5 ignífugo
●Proteção:IP67
Parâmetros intrinsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH
ElectremC InteRFAce a)nd sIgnAs defemoon
O transmissor é um instrumento padrão de segundo nível ou de três fios. Os terminais de energia (sinal) localizados no lado de fiação do instrumento dentro da caixa,A linha de sinal deve ser um cabo blindado ou um par torcido., tente não se alinhar com o outro tubo do cabo de alimentação ou com o canal seguinte, nem através dos equipamentos de alta potência próximos.
PIcture1: Sta)nDard Eu...ev- Não. tresgateItt- Não. wIremg dIa)gramas
1Pino vazio
24-20mA+
34-20mA-
4Pino vazio
Conexão de dois fios
1Saída de sinal
Fonte de alimentação de 224 V
3Termo comum
4Pino vazio
Conexão de três fios
PIcture2: HANT1 comm- Não.Nicat- Sim.ntresgateItt- Não. wIrIing dia)gramas
PIcture3:Eu...n-trInIcaEu...Eu...- Sim. sa)fe wIrIing dia)gra)m
Instalação

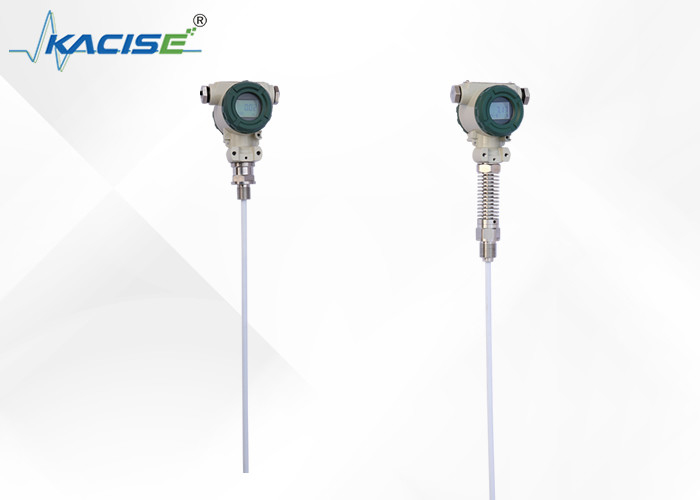

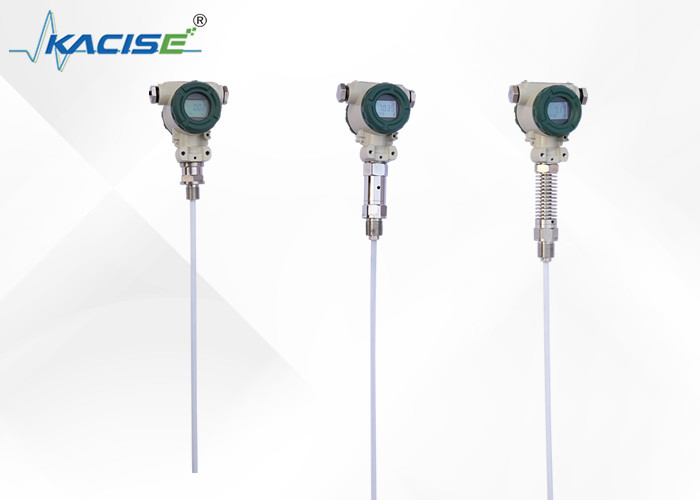

O transmissor de nível de cabo e haste tem uma variedade de maneiras fixas de se adaptar a diferentes condições do local.5 fios ou flanges femininos, você pode escolher três métodos de instalação (parede montada, barra de tubos horizontal e barra de tubos vertical, que o tornam útil na instalação no local.(Com imagens)
Ao medir os meios de maior mobilidade, o utilizador pode escolher a fixação de peso a fim de evitar que o sensor forme oscilação violenta, o que pode desempenhar o papel da estabilidade do sensor.Os objetos pesados devem ser colocados no fundo do recipiente ao adicionar peso, para não quebrar o fio do sensor.
Quando as condições do local forem más, o utilizador deve utilizar o escudo do sensor para proteger o sensor, a fim de evitar danos causados por corpos estranhos ou afectar a precisão da medição.
Se os recipientes não forem de metal, é necessário colocar o compartimento do transmissor com um acesso por fio no fundo do recipiente quando se utiliza um transmissor de nível de haste KCF600;Caso contrário, a medição não é precisa..
Este produto foi calibrado na fábrica; o ajuste de campo pode ser efectuado pelos seguintes métodos:
A: Inteligente circ- Não. dembuggApresentaçãohOD:
Site-zero----- Quando o nível do líquido está localizado no lugar mais baixo, mantendo pressionada a tecla "Z" e a tecla "S" por 8 segundos após a mesma hora de liberação, e depois clique na tecla "Z",A corrente de saída é automaticamente ajustada a 4 mA.
Site - preenchido ------ Quando o nível de líquido no lugar mais alto, segurando a tecla "Z" e "S" tecla por 8 segundos após a mesma hora de liberação, e, em seguida, clique na tecla "S",A corrente de saída é automaticamente ajustada a 20 mA.
B: AAcompanhec- Não. deb- O que foi?hod:
Quando o nível do líquido no próximo limite, usar a chave de fenda girando lentamente "Z" potenciômetro, observar as leituras de amperímetro perto de 4mA
Quando o nível do líquido no limite superior, usar a chave de fenda potencial "S" girando lentamente e observar as leituras do amperímetro perto de 20mA
E operá-lo por 2-3 vezes mais, até que o zero e span foram precisos 4mA e 20mA. Após o ajuste, apertar a tampa do transmissor deve ser.
- Não, não.Te:
1. Produtos fornecer com certificação do produto e manual, que têm número do produto, parâmetros técnicos, diagrama de fiação, e a data de fabricação, por favor, verifique para evitar o erro.
2. A instalação deve ser baseada nos tipos de conexão do produto e do fio, verifique se a interface do local é consistente com a interface do produto ou não.Cuidado com a vedação., o binário não pode ser adicionado diretamente à caixa do transmissor e só pode ser adicionado à interface do transmissor de seis partes.
3A fiação deve ser estritamente de acordo com as instruções da empresa.
4Este produto é um instrumento de conversão de energia de precisão, proíbe desmontar, colisão, queda e rejeição dura para jogar.
5O transmissor funciona imediatamente após ligar, mas a saída pode ser estável após aquecimento durante 30 minutos.
6Uso anormal, desligar a energia, verificar ou contactar o nosso departamento técnico directamente.
7O transporte e armazenagem devem ser para restaurar a embalagem original e armazenados num armazém fresco, seco e ventilado.
8O processo de instalação deve prestar atenção para evitar a quebra da pele do fio do sensor.
9. Ao instalar o fio do sensor, a distância da parede da piscina deve ser de pelo menos 10 cm acima, caso contrário a medição não seria precisa.
10A linha de aterragem de toda a estrutura de PTFE e o nível da haste devem ser conduzidos com
Medios de medição; caso contrário, a medição não seria precisa.
11O local de instalação deve tomar medidas eficazes de protecção contra raios.
12Os gabinetes de qualquer transmissor desta série devem estar aterrados; a resistência de aterramento deve ser inferior a 4Ω.
13A barreira de segurança deve ser certificada à prova de explosão; os requisitos de instalação devem seguir os requisitos das instruções.
14. Quando o transmissor é utilizado para a zona "0" para os transformadores de potência alimentados por barreira devem cumprir os requisitos do GB3836.4-2000 NO. 8.1.
Aplicações:
O medidor de nível de fluidos Kacise é adequado para uma ampla gama de aplicações, incluindo o monitoramento do nível de combustível em soluções de rastreamento GPS.É alimentado por uma tensão de alimentação de 2 ∼ 28 VDC e deve ser alimentado pela barreira de segurança para garantir uma operação segura e fiávelO intervalo de temperatura da sonda é de -50 ~ 250 °C e o intervalo de pressão é de -0,1MPa ~ 32MPa, tornando-a ideal para utilização em uma variedade de ambientes industriais.
O medidor de nível de fluido Kacise tem um sinal de saída de 4 ‰ 20mA,4 ~ 20mA com comunicação HART/485 / CAN Bus Communication, tornando-o compatível com uma ampla gama de sistemas de controle industrial.É fácil de instalar e tem uma quantidade mínima de 2 unidadesO produto é embalado numa caixa de papelão e tem um prazo de entrega de 5 dias úteis.
O Kacise Fluid Level Meter é um produto altamente versátil que pode ser utilizado em uma variedade de cenários.garantir que os tanques nunca estejam vazios e evitar paralisações dispendiosasTambém é usado em soluções de rastreamento GPS para monitorar o consumo de combustível e garantir que os veículos estejam operando com eficiência ideal.
Em resumo, o medidor de nível de fluidos Kacise é um produto de alta qualidade que é adequado para uma ampla gama de aplicações industriais.acertadoSe você precisa monitorar os níveis de combustível em um caminhão ou um tanque industrial ou está procurando um detector de nível de capacidade para uso em soluções de rastreamento GPS,O Kacise Fluid Level Meter é uma excelente escolha.
Embalagem e transporte:
Embalagem do produto:
- 1 Medidor de nível de fluido
- Manual de instruções
- Caixa protetora
Transporte marítimo:
- Embarcações no prazo de 7 dias úteis
- Aplicam-se tarifas de envio normalizadas
- Serão fornecidas informações de rastreamento
