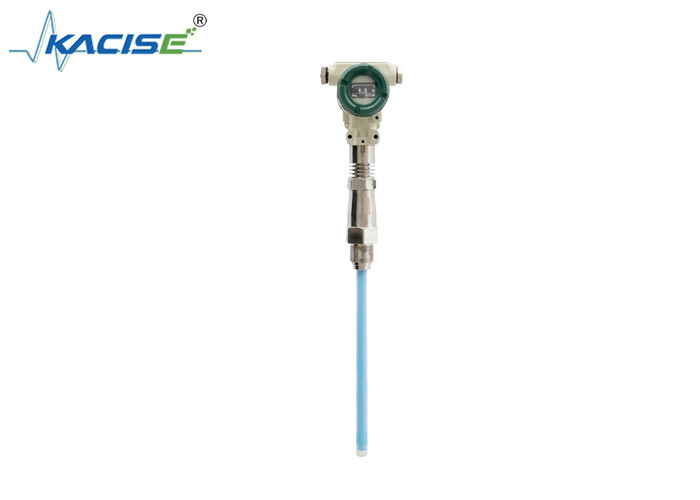

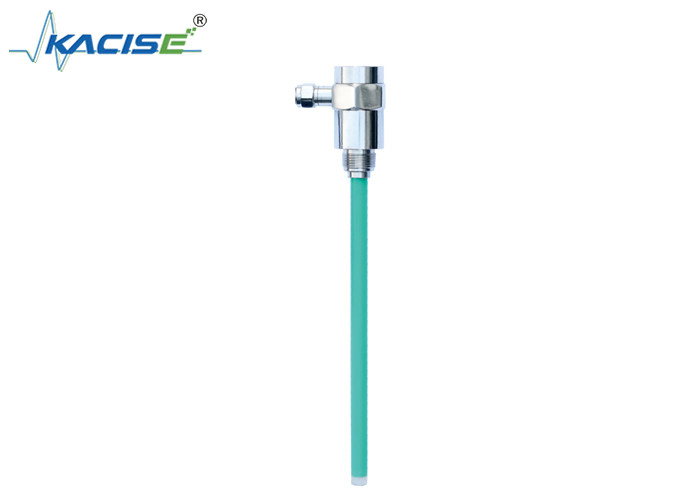

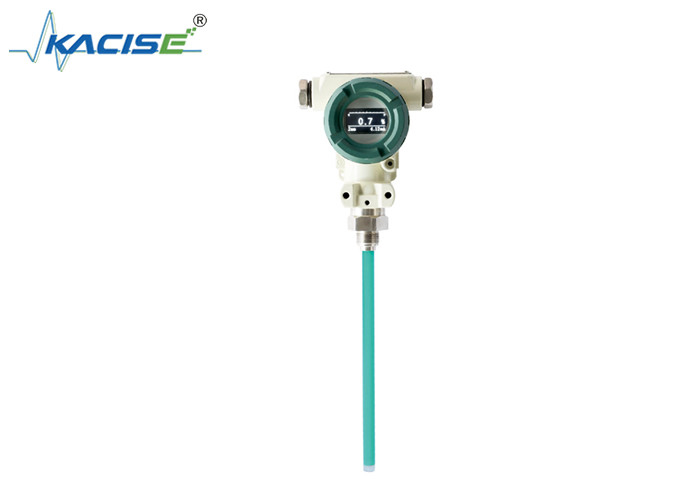

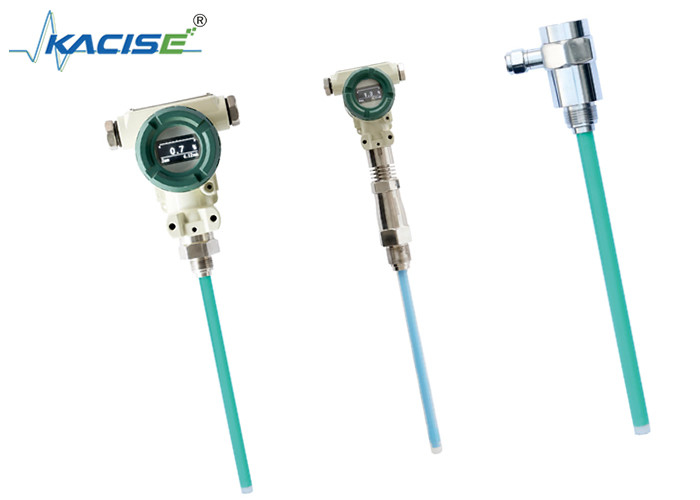

Descrição do produto:
O sensor capacitivo de nível de líquido KCF6052 é uma solução ideal para cenários de medição difíceis, tais como os que envolvem águas residuais, líquidos de alta viscosidade, materiais que se cristalizam facilmente,e outros meios variáveisÉ igualmente altamente resistente à influência da espuma e dos aerossóis e tem a capacidade de medir meios com problemas de adesão.
Este sensor é uma opção confiável para ambientes tão extremos porque não contém partes móveis ou elásticas, é altamente resistente a impactos e fácil de instalar.Tem alta precisão e uma boa relação custo-eficácia, tornando-a uma excelente alternativa a outros sensores de nível, como os sensores de admissão de radiofrequência, radar, ultrassônicos e magnetostritivos.
O componente principal do sensor consiste num circuito avançado de detecção de capacitância de radiofrequência que se converte num sinal elétrico padrão.É equipado com compensação de temperatura precisa e correção linear por um processador interno para maior precisãoEste produto utiliza também a tecnologia de tomografia para detectar automaticamente a constante dielétrica e as alterações de temperatura do meio,permitindo-lhe calibrar e adaptar-se ao meio de medição sem necessidade de recalibraçãoO sensor também tem habilidades como excelente anti-pendimento, anti-condensação, anti-bolha e outra super adaptabilidade para superar quaisquer problemas que possa encontrar.
Por último, o produto possui um nível de proteção IP68, o que lhe permite ser utilizado para medições estáveis a longo prazo em ambientes adversos.
Características:
- Adaptação automática, calibração automática, saída estável a longo prazo do valor da altura real.
- Anti-pendimento, anti-condensação, anti-bolhas e outras capacidades anti-fouling é super forte.
- Estrutura simples, sem partes móveis, alta fiabilidade, menos manutenção.
- Uma variedade de saídas de sinal estão disponíveis para facilitar o acesso a diferentes sistemas.
- Não é afectada pela temperatura, gravidade específica, pressão e outros factores do líquido medido.
- A resistência máxima à temperatura é ≤ 250°C, a resistência máxima à pressão é ≤ 4MPa e a vida útil é longa.
- Bom desempenho de vedação, grau de proteção IP68 (excepto 6052).
- Perfeitas medidas de protecção contra sobre corrente, sobre tensão e polaridade de potência.
- Ciclo de medição: 0,5 segundos
- Estabilidade a longo prazo: ≤ 0,1% FS/ano
- Drift de temperatura: ≤ 0,02%FS/°C (na faixa de -40°C+80°C)
- Precisão de medição:
Quando o intervalo de medição for inferior a 300 mm, o erro absoluto é inferior a ±3 mm (incluindo 3 mm);
Quando o intervalo de medição for de 300-700 mm, o nível de precisão é 1.0;
Quando o intervalo de medição for de 700-2000 mm, o nível de precisão é de 0.5;
Parâmetros técnicos:
● Faixa de detecção: 0,01~30 m
●Precisão: nível 0.2Nível 0.5
● Faixa de pressão: -0,1MPa~32MPa
●Temperatura da sonda: -50~250 °C
●Temperatura ambiente: -20~60 °C
●Temperatura de armazenamento: -55°C+125°C
●Sinais de saída: 4 ̊20mA,4 ~ 20mA com comunicação HART/485/bus CAN
● Tensão de alimentação: 12 ̊28 VDC (deve ser alimentada pela barreira de segurança)
● Fixação: fixação por parafuso M20×1.5,M27×2,
Instalação de flange DN25,DN40,DN50.Pode ser personalizada especificações especiais
●Material molhado: aço inoxidável 316, 1Gr18Ni19Tior ou PTFE
● Estabilidade a longo prazo: ≤ 0,2%FS/ano,
● Desvio de temperatura:≤ 0,02%FS/°C (intervalo de 0°70°C)
● Níveis de explosão: ExiraIIC T6 intrinsecamente seguro, Ext II C T5 ignífugo
●Proteção:IP67
Parâmetros intrinsecamente seguros:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH
Instalação
Antes da instalação, deve verificar o modelo do produto, os parâmetros técnicos, a porta de instalação,e ambiente de aplicação em detalhe para garantir que o sensor no local corresponde ao ambiente de instalaçãoSe encontrar algum problema, contacte o pessoal de vendas o mais rapidamente possível para confirmar questões de instalação subsequentes ou de devolução e troca, a fim de evitar danos causados por utilização indevida.ocorre uma medição imprecisa ou danos ao produto.
Aviso: É proibido instalar ao vivo, desmontar, colidir, deixar cair ou bater com força
O sensor de nível de líquido tem uma variedade de métodos de instalação e fixação para se adaptar às diferentes condições do local.
1O sensor é instalado num recipiente metálico selado, que pode ser ligado por flange ou fio.pode ser instalado num tipo plug-in, conforme mostrado na figura seguinte: instalação de tipo plug-in
2O sensor é instalado no recipiente em que ocorre agitação, impacto do líquido, oscilação violenta, etc. no meio de medição.O sensor pode ser instalado com um tubo conectado fora do recipiente através de uma flange ou ligação roscada, conforme mostrado na figura seguinte: instalação externa
3O meio de medição apresenta agitação, impacto de líquido, oscilação violenta, etc., e o recipiente não dispõe das condições para a instalação externa de tubos de ligação.Quando deve ser utilizada a instalação do plug-in, o sensor deve estar equipado com um tubo de protecção, a gama de medição exceder 1000 mm e o recipiente deve ser reservado.Ou instalar um suporte fixo para garantir que o sensor é danificado devido ao impacto violento do líquido.
4O sensor pode ser ligado por flange ou fio quando o recipiente não metálico ou a superfície de instalação estiver isolada da borda interna do recipiente.A opção do sensor deve utilizar um elétrodo auxiliar ou uma estrutura de mangueira protetoraSe não for adotada a estrutura necessária, não se pode garantir o funcionamento normal do sensor.Você precisa instalar o eletrodo auxiliar você mesmo (use uma extremidade do fio de metal para conectar a concha / flange do sensor, e adicionar um contrapeso ao fundo do recipiente na outra extremidade, e reservar um certo comprimento para o fio para evitar danificar o fio), conforme mostrado na figura abaixo:Num recipiente não metálico., com roscas ou montadas em flanges
5O sensor pode ser ligado ao suporte de montagem por flange ou fio no recipiente aberto. A opção do sensor deve usar um eletrodo auxiliar ou uma estrutura de manga protetora.Se a estrutura requerida não for adoptada, a saída normal de funcionamento do sensor não pode ser garantida e é necessário instalar um dispositivo auxiliar por si só.adicionar um objeto de contrapeso ao fundo do recipiente numa extremidade, reservar um certo comprimento para o fio para evitar danos ao fio), tal como se mostra na figura abaixo: no recipiente aberto,instalar o suporte (a posição de instalação é a uma distância da, caso contrário, a medição será imprecisa.
Aplicações:
Este Sensor de Nível Capacitivo é conhecido por ter uma deriva de temperatura de ≤ 0,02% FS/°C (Range Of 0~70°C), tornando-o altamente preciso no monitoramento dos níveis de líquido.Os materiais molhados são feitos de aço inoxidável 316,1Gr18Ni19Tior Ou PTFE, o que garante a sua durabilidade e longevidade em vários ambientes.
O medidor de nível de fluido Kacise tem uma faixa de 0,01 ~ 30 M, tornando-o adequado para uso em tanques e recipientes de diferentes tamanhos.que o tornam adequado para utilização em sistemas pressurizadosA temperatura da sonda para este sensor de nível capacitivo pode variar de -50 a 250 °C, dando-lhe uma ampla gama de aplicações.
A ferramenta de detecção de nível de líquido capacitivo Kacise é ideal para uso em indústrias como petróleo e gás, química, alimentos e bebidas e tratamento de água.Também pode ser utilizado em aplicações como tanques de armazenamentoA precisão e a fiabilidade do medidor de nível de fluidos Kacise tornam-no uma ferramenta essencial para monitorizar os níveis de fluidos em qualquer indústria.
Apoio e Serviços:
Embalagem e transporte:
Embalagem do produto:
- 1 x medidor de nível de fluido
- 1 x Manual do utilizador
- 1 x Certificado de calibração
- 1 x Caixa de transporte protetora
Transporte marítimo:
- Método de transporte: padrão
- Tempo de expedição: 5 a 7 dias úteis
- Custos de Envio: Gratuito
