KDF1200 Medidor de fluxo Doppler portátil 1 mm/s Resolução 7.2V15V Faixa de fluxo 0.02m/s5.00m/s

1.Introdução

Princípio do medidor de fluxo Doppler: Quando a fonte de som ultra-sônico e o observador se movem em relação um ao outro,A frequência recebida pelo observador será diferente da frequência da fonte de som ultra-sônico.Por conseguinte, pequenas partículas e pequenas bolhas que se movem com a água em relação ao transdutor de ultrassom também mudarão a frequência de recepção do transdutor,e aumentar com o aumento da velocidade de movimento suspensa na águaO desvio de frequência Doppler é assim medido, e a taxa de fluxo da água no ponto onde o medidor de corrente Doppler está localizado também é medido.Multiplique-o pela área da seção transversal do canal para obter a informação de fluxo.

Principalmente utilizado em canais abertos de irrigação, canalizações municipais, bacias hidrológicas e outras ocasiões.É particularmente adequado para ocasiões de baixo nível de água e pode funcionar quando o nível da água excede 15 cmEm tubos e canais normais, a profundidade da água é medida pelo sensor de pressão no medidor de caudal e a taxa de fluxo é medida pelo sensor ultrasônico para calcular a taxa de fluxo.

Uma vez que a medição da taxa de fluxo Doppler requer a velocidade de propagação do som na água, e a velocidade de propagação do som na água está intimamente relacionada com a temperatura da água,um sensor de temperatura integrado para medição de temperatura, e então a velocidade do som é corrigida.

A medição da profundidade do nível do líquido utiliza um sensor de pressão para medir a distância do sensor de fluxo até à superfície do líquido.

O dispositivo portátil armazena modelos de perfis de canal trapezoidais, retangulares, circulares e outros, que podem calcular facilmente a taxa de fluxo de canais comuns.

2.Características

• O protocolo de comunicação Modbus é adotado e o ônibus RS485 é usado para se comunicar com o dispositivo portátil.

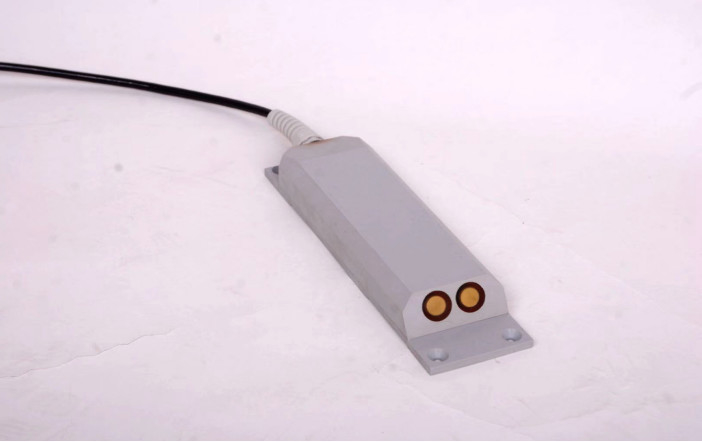

• O equipamento de sensores subaquáticos é fácil de instalar. Há um dispositivo de fixação de base metálica, que é fácil de instalar.
• O equipamento é totalmente concebido eletronicamente, com fonte de alimentação de alta tensão, baixo consumo de energia e sem partes mecânicas.alta fiabilidade, e forte anti-interferência.
• Pode ser utilizado em vários ambientes aquáticos, desde a água da torneira até a água do Rio Amarelo.
• A concha é feita de plástico PVC, que pode efetivamente impermeável e vedação
• Alimentado internamente por bateria recarregável de 12 V

3.Especificações técnicas

4.Introdução às funções e botões dos instrumentos

4.1 Localização e introdução da função do conector de concha do host

O dispositivo portátil tem duas tomadas, uma é uma tomada de três núcleos para alimentar a bateria recarregável interna.

Soquete RS232: O soquete de porta serial padrão DB9 na parte inferior do dispositivo portátil é usado para comunicação com o computador.

Ecrã de exibição do host: a caixa retangular na metade superior do dispositivo portátil é a tela de exibição, onde são exibidos os dados e as interfaces de operação.

Painel de comando do hospedeiro: a metade inferior do hospedeiro é o painel de comando para os utilizadores operarem e controlarem o instrumento.

4.2 Introdução essencial

Este instrumento possui um total de seis tipos de teclas funcionais, conforme indicado a seguir:

1. Chave de ligação/desligação I/O: Quando estiver ligada, a chave de ligação/desligação I/O é a chave de ligação/desligação, aperte e segure por 3 segundos, solte e ela se ligará.

Ao desligar, deve regressar à interface principal inicial, pressionar e segurar por 3 segundos, soltar, a tela LCD desliga e confirmar o desligamento.

2.▲ e ▼: podem ser utilizados para o tempo de amostragem de trabalho, o tempo de intervalo de trabalho, a entrada de parâmetros, o movimento para cima e para baixo, etc.;

3. Chave de retorno ESC: pode regressar à interface anterior do sistema.

4. Chave de confirmação ENTER: confirmar ou guardar os parâmetros de entrada.

5. Chaves numéricas: existem dez chaves de entrada de números 0, 1, 2, 4, 5, 6, 7, 8, 9, que são usadas para várias configurações digitais.

6. Excluir chave chave DEL: excluir certos dados.

5Conexão do instrumento

1. Utilização de energia AC (primeira utilização): retire o carregador de bateria acessório

Insira a tomada de corrente contínua na tomada de carregamento (tomada de três pinos) do dispositivo portátil e a tomada de corrente alternada na outra extremidade na tomada de corrente alternada de 220 V. Durante o processo de carregamento,Recomenda- se que o dispositivo portátil seja desligadoObserve o indicador LED no carregador para ver se está totalmente carregado.

Observação: Recomenda- se a sua utilização após a sua primeira carga completa.

2. Antes de utilizar o instrumento, o sensor de caudal deve ser ligado ao aparelho portátil de água para formar um sistema completo.a tomada de cinco núcleos numa extremidade do cabo é inserida na tomada de cinco núcleos da unidade de mãoO instrumento só pode funcionar corretamente após ser inserido e apertado.

6Instruções de operação

6.1 Ativar e desactivar

Durante a operação de alimentação, a tecla de entrada/saída é a tecla de ligação/desligação.Você deve voltar para a interface principal inicial, pressionar e manter a tecla I/O durante 5 segundos, soltá-la, a tela LCD desliga, e a desligação de energia é confirmada.

Após a ligação, o logotipo da empresa e o modelo do produto são exibidos.

No menu principal da interface, dividido em três tipos de funções: configuração, coleção, consulta.

6.2 Função de definição de parâmetros

No menu principal, selecione 1 para inserir configuração de parâmetros para inserir a interface de configuração de parâmetros.

1. Ajuste de tempo

O dispositivo vem com uma bateria de botão dedicada para o relógio em tempo real.mês, dia, hora, minuto e segundo continuam a ser executados.

2Coloque o ponto zero.

O cliente pode definir o ponto de partida de vazão zero, como os dados de medição reais do instrumento de medição é de 0,02 cm/s. Se o utilizador quiser utilizar esta vazão como vazão zero,Ele pode entrar em 0A taxa de fluxo pode ser calculada a partir de 0,02 cm/s. Geralmente pode ser definida em 0.

3. Compensação do nível de liquidez

Em uso real, a posição de instalação do medidor de caudal Doppler não é necessariamente no fundo do canal, mas em uma posição que pode representar a taxa de fluxo total do canal.se for instalado a 30 cm do fundo do canal, a profundidade da água medida no medidor de caudal Doppler é na verdade a distância da superfície da água até à posição de instalação.É necessário introduzir o valor de compensação do nível líquidoSe o ponto de instalação estiver a 30 cm do fundo do canal, é necessário inserir 0,3 metros na compensação do nível do líquido.adiciona o valor de profundidade da água medido pelo medidor de caudal Doppler ao valor de compensação do nível do líquido para obter a verdadeira profundidade do canal.

4. Selecção de canal

Eles são secção retangular, secção trapezoidal e secção circular, respectivamente.

5. Configuração de endereço

Quando se medem taxas de fluxo em diferentes locais, os utilizadores podem definir números correspondentes para diferentes locais.Os números são armazenados juntamente com os dados para posterior identificação e observação..

6Intervalo de amostragem

O intervalo de funcionamento entre as duas medições do medidor de caudal pode ser ajustado (esta configuração é para reduzir o consumo de energia do dispositivo)

6.3 Operação de medição e visualização de dados

No menu principal, selecione 3 para entrar na interface de configuração de parâmetros.

Nesta interface, a taxa de fluxo atual e taxa de fluxo pode ser alterado. para armazenar, pressione a tecla Enter para armazenar a hora atual, estação, taxa de fluxo, nível de líquido, fluxo instantâneo,e fluxo acumulado na memória.

6.4 Registro da operação de consulta

No menu principal, selecione 3 para entrar na interface de configuração de parâmetros.

1. Selecione 1 interface de consulta, digite os dados da consulta, você pode visualizar os dados históricos armazenados, incluindo número de local, tempo de armazenamento, taxa de fluxo, nível de líquido, segundo fluxo, fluxo acumulado,Pressione ESC para sair.

2. Selecione 2 dados de interface de consulta limpos para entrar na interface de dados limpos, pressione Enter para limpar todos os dados históricos e não pode ser restaurado, pressione ESC para sair.

Ao excluir dados, devido à grande quantidade de 32M bytes de dados, leva vários minutos. Não desligue neste momento. A interface irá solicitar o seguinte:

Quando os dados são excluídos, a interface é excluída

3Quando o dispositivo portátil estiver ligado ao computador através da porta serial DB9 (taxa de baud 115200, bit de dados 8, parada é 1),Todos os dados históricos podem ser enviados para o assistente de porta serial para visualização do usuário.

6.5 Exemplo de operação

Suposição: Se o perfil do canal for trapezoidal, o medidor de corrente Doppler é colocado a 0,15 metros do leito do rio.

1. Ao operar pela primeira vez, primeiro digite a interface de configuração de parâmetros.

Pode definir a hora atual.

A configuração padrão do parâmetro ponto zero é 0, se não houver requisitos especiais, não é necessária nenhuma alteração.

Em seguida, digite a seleção do canal, selecione trapezoidal e pressione a tecla Enter para entrar na interface de configuração de parâmetros, definir o comprimento inferior correspondente e ângulo,e pressionar ESC para sair depois de concluída a configuração.

Introduzir a interface de definição de endereço, definir o número de endereço como 01, e pressionar a tecla ESC para sair após a conclusão da definição.Introduzir a interface do intervalo de amostragem e definir o intervalo de amostragem em 15SApós a configuração estar concluída, aperte a tecla ESC para sair.

Após a definição do parâmetro ser concluída, pressione ESC para voltar à interface principal, entre na interface de recolha de dados para ver a taxa de fluxo em tempo real, nível de líquido,segundo caudal e caudal acumulado.

Nesta interface, se você precisar armazenar os dados atuais, pressione a tecla Enter manualmente e armazene uma vez cada vez que pressioná-lo.Pressione a tecla DEL para eliminar os parâmetros da interface atual e reiniciar a medição.

7Requisitos de instalação

1. O cabo de gás contém um tubo de gás, pelo que não pode ser excessivamente dobrado para evitar que se quebre; não utilize o cabo de gás como corda do medidor de caudal,e usar o cabo de gás para arrastar o medidor de fluxo Doppler;

2. O transdutor de ultra-som circular na frente da sonda não pode ser impactado ou arranhado;

3. A sonda do instrumento deve ser evitada de ser exposta ao sol por um longo tempo para evitar que a temperatura seja demasiado elevada e cause avarias;

4. Quando se utiliza um medidor de caudal acústico Doppler em locais com elevada concentração de sedimentos,O lodo do transdutor ultrasónico e do sensor de pressão deve ser limpo regularmente para evitar que o lodo obstrui o sensor de pressão..

8- Manutenção e reparação diárias do instrumento

1Após cada utilização, o sensor subaquático deve ser imediatamente limpo com água fresca e limpo com um pano, colocado de novo na mala original e todas as partes colocadas de novo no lugar.

2O cabo do instrumento deve ser impedido de ser arranhado ou perfurado por instrumentos afiados.

3O instrumento e o equipamento devem ser colocados num local ventilado e seco e devem ser mantidos afastados de substâncias corrosivas.

4A bateria deve ser carregada quando utilizada pela primeira vez ou quando não for utilizada durante um longo período de tempo (deve ser carregada com o carregador fornecido com este instrumento).

5. Quando utilizado em dias chuvosos, certifique-se de evitar que o hospedeiro portátil seja exposto à chuva direta.

9.Lista de embalagens dos instrumentos

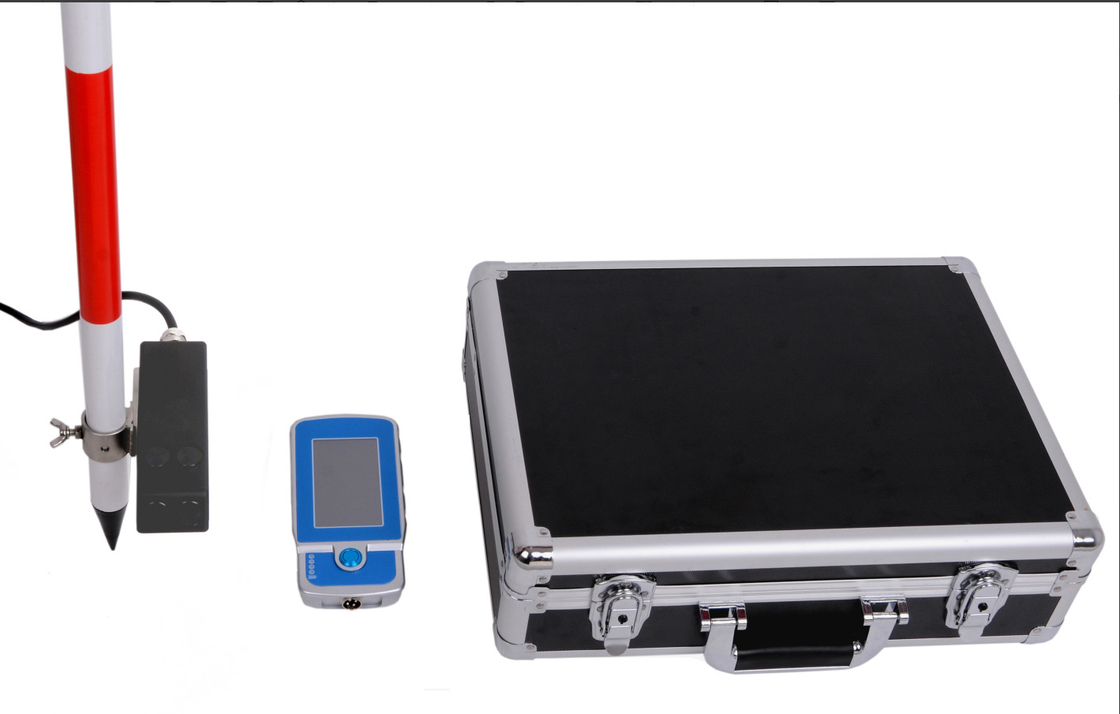

O conjunto completo de medidores de caudal portáteis inclui:

Uma mala, que contém:

1. Doppler flow meter 1;

2Dispositivo portátil 1;

3. Carregador de bateria 1;

41 cabo de dados de série;

5. Vareta de medição 1 conjunto;

6. Manual do utilizador 1 cópia;

7Cartão de garantia do produto 1 cópia
