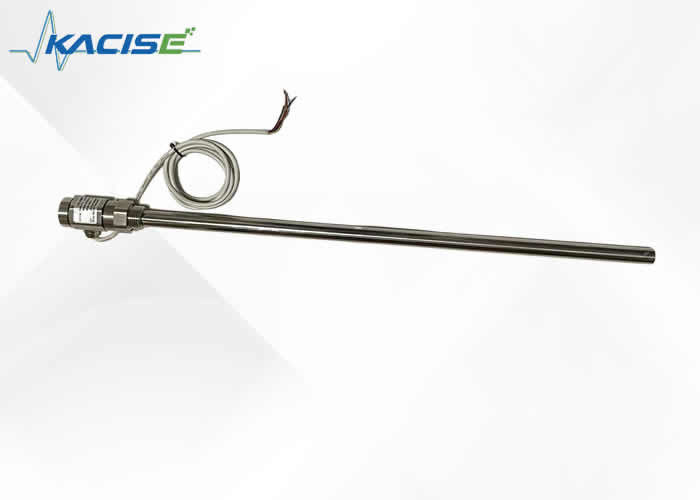

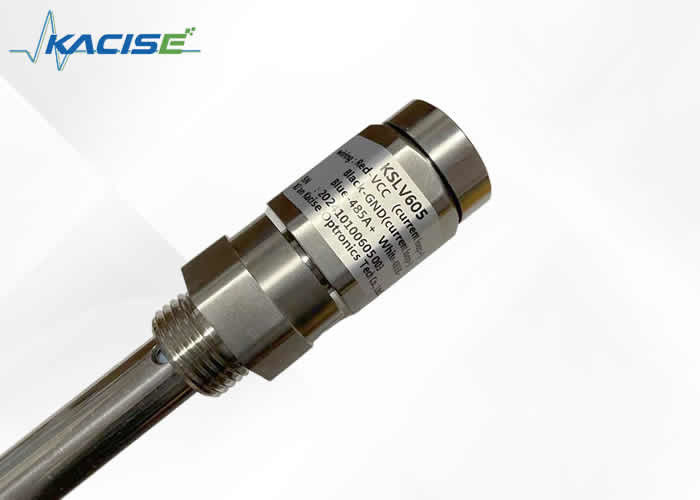

Transmissor de nível capacitivo resistente à corrosão com alta precisão (0,1%) e ampla faixa de pressão (-0,1MPa) para monitoramento do nível do líquido

O transmissor de nível capacitivo resistente à corrosão com saída NPN/PNP foi especificamente concebido para o controlo de nível em reactores de laboratório.Projetados para resistir a substâncias corrosivas comumente encontradas em tais ambientes, este transmissor fornece capacidades de detecção precisas para a medição precisa do nível do líquido.manutenção de condições de reação ideais, aumentando simultaneamente a segurança e a eficiência experimental.

• Protocolo Modbus para fácil integração do sistema
• A estrutura simples sem componentes móveis ou elásticos garante uma elevada fiabilidade e requisitos mínimos de manutenção
• Múltiplas opções de saída de sinal para configuração flexível do sistema
• Adequado para medição de níveis em recipientes de alta temperatura e alta pressão
• Precisão da medição não afectada pela temperatura, pela gravidade específica do líquido, pela forma do recipiente ou pela pressão
• Ideal para a medição de líquidos corrosivos fortes, incluindo ácidos e álcalis
• Protecção integral da polaridade da sobrecorrente, da sobrevoltagem e da fonte de alimentação
• Capacidade de transmissão remota sem fio disponível
• Compatível com qualquer tipo de mídia

Os sensores de nível de líquido capacitivos apresentam estruturas variáveis com base nos requisitos e parâmetros da aplicação. Os principais componentes são tipicamente divididos em duas seções:a unidade de sensor e a unidade de transmissor,.

A:Sensor de sonda que interage diretamente com o equipamento do recipiente ou com o meio de medição

B & C:Flancas de ligação de fase gasosa e de fase líquida para a interface dos equipamentos

D:cilindro de medição que forma capacitância com elétrodo sensor

E:Flange de drenagem para remoção periódica de contaminantes acumulados

F:Unidade de transmissão que converte a capacitância em sinal de corrente padrão de 4-20 mA

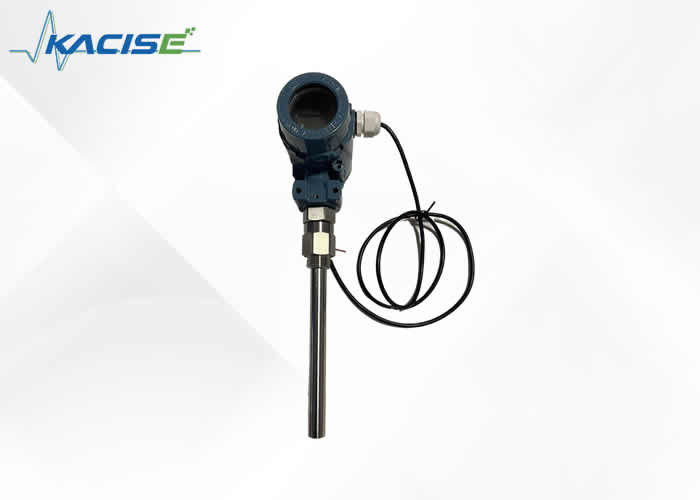

O modelo de exibição KSLV606 suporta dois métodos de fiação: comunicação RS485 e saída analógica de 4-20mA.

Saída isolada de 4-20mA

Output de 2 fios de 4-20mA não isolados

Configurações comuns de fiação do transmissor:

(a) Conexão directa ao medidor de exibição digital

b) Conexão ao sistema de controlo DCS com alimentação de 24 V

c) Conexão através de barreira de segurança com amperiómetro

A instalação envolve a ligação das flanges de ligação de fase gás-líquido do instrumento de medição de nível com as flanges correspondentes do equipamento, utilizando juntas e parafusos.As flanges de ligação pré-configuradas eliminam a necessidade de reconfiguração.

Com uma capacidade de produção de mais de 10 kW,Esta configuração possui um transmissor localizado abaixo do sensor com seções especializadas de dissipação de calor e um braço curvo de 90 graus para proteger a eletrônica de altas temperaturas.

Etapas de calibração:

1. Prepare um tubo de água transparente com marcas de escala, um amperímetro de corrente contínua de precisão (3+ dígitos), rolhas de borracha e um meio de ensaio (água aceitável)
2. Conecte o tubo transparente para a porta de fase líquida, bloquear saída de drenagem, manter a porta de fase de gás aberta e conectar amômetro em série de acordo com os diagramas de fiação
3. Adicionar um tubo médio a transparente, permitindo o fluxo no instrumento de medição de nível
4. Medir o nível do líquido em vários pontos de altura (0%, 25%, 50%, 75%, 100%) e comparar as leituras do amperímetro com as saídas esperadas de 4mA, 8mA, 12mA, 16mA, 20mA

• O amperímetro de corrente contínua mostra 0 mA: verifique a fonte de alimentação de 24 V, curto-circuitos do transmissor ou problemas de qualidade do transmissor
• O amperímetro de corrente contínua mostra < 4 mA: verificar a posição real do nível do líquido, verificar o ajustamento da corrente do transmissor ou avaliar a qualidade do transmissor
• Corrente superior a 25 mA: Investigar curto-circuitos no circuito do transmissor ou ajuste excessivo da corrente

• O amperímetro de corrente contínua mostra 20mA: verifique as configurações de ajuste de corrente, curto-circuitos do transmissor ou verifique o nível real do líquido
• Indicações do amperímetro de corrente contínua < 20 mA: O medidor de exibição pode estar defeituoso

• Exibição errática: verifique as flutuações reais do nível do líquido, o mau contato da linha ou a qualidade do transmissor
• Nenhuma alteração de exibição: verificar a funcionalidade do transmissor, verificar se há tubos de fase gás-líquido bloqueados ou problemas de ligação sensor-transmissor
• Resposta lenta: limpar os eletrodos do sensor de impurezas ou verificar se existem tubos de fase gasosa parcialmente bloqueados
• Leituras imprecisas: ajuste de alcance ou botões zero no transmissor

• Verificar o conteúdo do certificado do produto e do manual de instruções antes da utilização
• Confirmar a compatibilidade da interface do local com os requisitos de ligação do produto durante a instalação
• Siga as instruções de fiação exatamente como especificado
• Evite desmontar, bater, deixar cair ou manipular com força este instrumento de precisão
• Desligar e suspender o funcionamento se forem detectadas anomalias durante a utilização
• Usar embalagens originais para transporte e armazenagem em locais frescos, secos e ventilados
• Proteger o sensor contra danos durante a instalação e operação
• Aplicar medidas eficazes de protecção contra raios no local de instalação
• Assegurar a correcta ligação à terra do invólucro do transmissor com uma resistência < 4Ω
• Utilização de barreiras ou isoladores de segurança com 485 sistemas de comunicação
• Verificar a certificação à prova de explosão da barreira de segurança e respeitar os requisitos de instalação
• Garantir que os transformadores de potência cumprem os requisitos da norma GB3836.4-2010 para aplicações na área "0"
