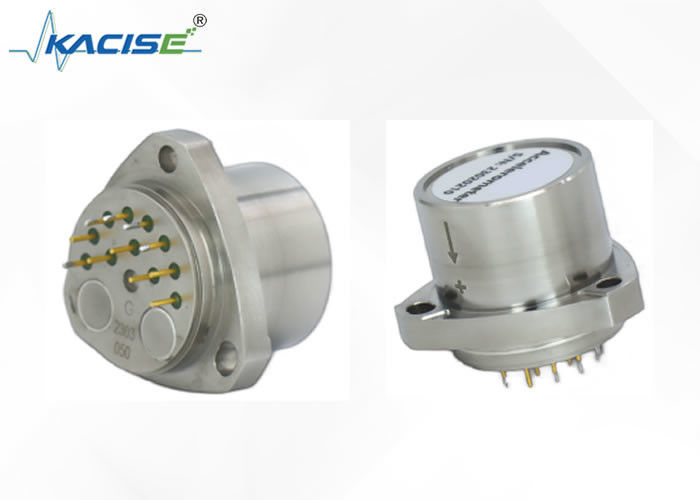

KA2000 Acelerômetro de grau de inércia Aeroespacial de navegação inercial Faixa de entrada ±60 [g]

Desempenho

KA2000- 030

KA2000- 020

KA2000- 010

Input Distância [g]

± 60

± 60

± 60

Bias [mg]

< 4

< 4

< 4

Composto de um ano Repetitividade [μg]

< 160

< 220

< 500

Temperatura Sensibilidade [μg/oC]

< 30

< 30

< 30

Escala Fator [mA/g]

1.20 para 1.46

1.20 para 1.46

1.20 para 1.46

Repetitividade composta de um ano [ppm]

< 10

< 500

< 600

Temperatura Sensibilidade [ppm/oC]

< 180

< 180

< 180

Eixo Desalinhamento[μrad]

< 2000

< 2000

< 2000

Composto de um ano Repetitividade [μrad]

< 100

< 100

< 100

Vibração Rectificação[μg/g²RMS]

< 20(50 a 500) Hz)

< 40(50 a 500) Hz)

< 40(50 a 500) Hz)

< 60(500-2000) Hz)

< 60(500-2000) Hz)

< 150(500-2000) Hz)

Intrínseco Ruído [μg-rms]

< 7(0 a 10) Hz)

< 7(0 a 10) Hz)

< 7(0 a 10) Hz)

< 70(10 a 500) Hz)

< 70(10 a 500) Hz)

< 70(10 a 500) Hz)

< 1500 (500-10,000 Hz)

< 1500 (500-10,000 Hz)

< 1500 (500-10,000 Hz)

Meio Ambiente

KA2000- 030

KA2000- 020

KA2000- 010

Funcionamento Temperatura Distância [oC]

- 55 para +95

- 55 para +95

- 55 para +95

Choque. [g]

250

250

250

Vibração Pico Sinus [g]

15 @20 a 2000 Hz

15 @20 a 2000 Hz

15 @20 a 2000 Hz

Resolução/Limite [μg]

< 1

< 1

< 1

Largura de banda [Hz]

> 300

> 300

> 300

Termal Modelagem

KA2000- 030

KA2000- 020

KA2000- 010

- Sim, sim.

- Sim, sim.

- Sim, sim.

Eletrodomésticos

KA2000- 030

KA2000- 020

KA2000- 010

Tranqüilo Corrente porFornecimento [M.A.]

< 16

< 16

< 16

Tranqüilo Potência [mW] @ ± 15 VDC

< 480.

< 480.

< 480.

Eletrodomésticos Interface

Temp Sensor

Temp Sensor

Temp Sensor

Voltagem Eu próprio Teste

Voltagem Eu próprio Teste

Voltagem Eu próprio Teste

Corrente Eu próprio Teste

Corrente Eu próprio Teste

Corrente Eu próprio Teste

Potência - Sinalização. Terra

Potência - Sinalização. Terra

Potência - Sinalização. Terra

- 10VDC Produção

+10VDC Produção

- 10VDC Produção

+10VDC Produção

- 10VDC Produção

+10 VDC Produção

InputVoltagem [VDC]

± 13 para ± 28

± 13 para ± 28

± 13 para ± 28

Físico

KA2000- 030

KA2000- 020

KA2000- 010

Peso [gramas]

71 ± 4

71 ± 4

71 ± 4

Diâmetro Abaixo Instalação superfície [Centimetros]

Ø1.005 Max.

Ø1.005 Max.

Ø1.005 Max.

Altura - fundo para Instalação superfície [Centimetros]

.585 Max.

.585 Max.

.585 Max.

Caso Materiais

300 Série Inoxidável Aço

Aço inoxidável da série 300

Aço inoxidável da série 300
