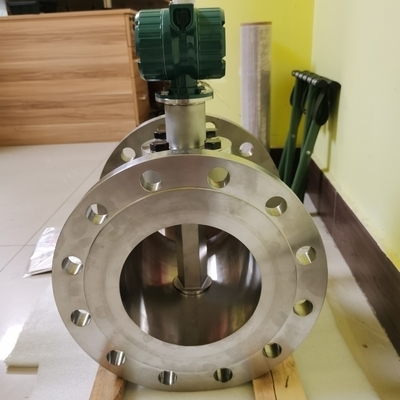

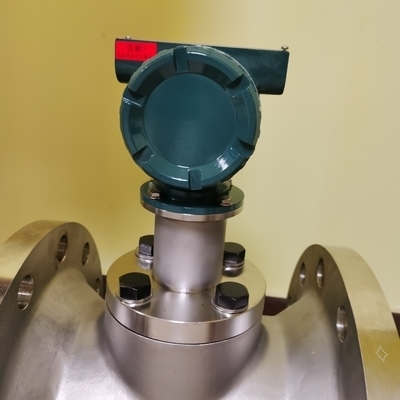

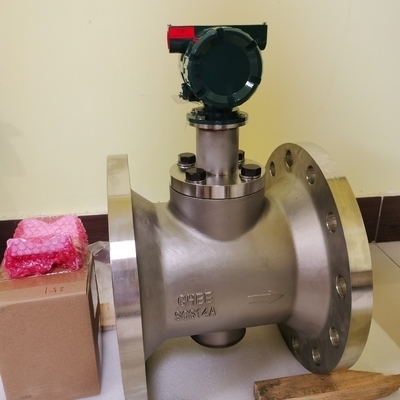

Medidor de vazão de vórtice YEWFLO Digital YOKOGAWA com FOUNDATION Fieldbus

O YOKOGAWA digitalYEWFLO Vortex Flowmeter (Modelos: DY Vortex Flowmeter, DYA Vortex Flow Converter) com comunicação de ônibus de campo FOUNDATION

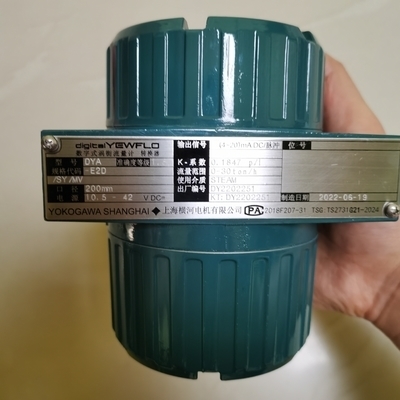

O medidor de fluxo de vórtice digital YOKOGAWA YEWFLO, que faz parte da família de instrumentos de campo OpreX na categoria de medição OpreX, é uma solução de medição de fluxo de alto desempenho concebida para líquidos,gasesCombinando um sensor comprovado em campo e um conjunto de carroçaria (com mais de 450000 units installed worldwide) with advanced digital technology--including Yokogawa's proprietary Spectral Signal Processing (SSP)--this flowmeter delivers accuracy and stability even in harsh process conditionsDisponível como detector integrado ou remoto (DY) e conversor remoto (DYA), suporta FOUNDATION Fieldbus, HART 7/5 e BRAIN protocolos de comunicação,permitir uma integração perfeita nos sistemas de controlo industriaisA linha também inclui um tipo de furo reduzido, otimizado para baixas taxas de fluxo e instalação simplificada, tornando-o versátil para aplicações com demandas de fluxo variáveis.

O tipo de furo reduzido integra o medidor de caudal com um redutor concêntrico, oferecendo vantagens únicas para aplicações de baixo fluxo e fluxo variável:

• Instalação simplificada:Elimina a necessidade de redutores, expansores ou tubos curtos separados para comprimentos retos de tubos, reduzindo os pontos de ligação em até 70% e reduzindo o risco de fugas.
• Medição estendida de baixo caudal:Expande o limite inferior de medição em 2-3 vezes em comparação com os tipos padrão, permitindo a detecção precisa de baixo fluxo sem reduzir o tubo principal.
• Benefícios em termos de custos e segurança:Reduz os custos de instalação, minimiza os riscos de fugas de fluido e elimina a necessidade de parar os processos para ajustes de faixa de fluxo (por exemplo, substituindo placas de orifício).

Duas opções de redução:

• R1:Dimensão do furo do detector reduzida em 1 dimensão a partir da tubulação da flange.
• R2:Dimensão do furo do detector reduzida em 2 tamanhos, ideal para taxas de fluxo ultra baixas.

Compatibilidade com versões especiais:Pode ser combinado com a versatilidade do tipo multi-variável (para medição e correção de temperatura) ou versão de alta temperatura (temperatura de processo até 450 °C).

Temperatura do processo:Tipo padrão: -29 a 250°C; versão de alta temperatura: até 450°C.

Pressão de processo:-0,1 MPa para flange (varia de acordo com o modelo).

Diâmetros:

• Tipo padrão: Wafer (15-100 mm), Flange (15-400 mm).
• Tipo de furo reduzido: flange (25-200 mm) com redutores /R1 ou /R2.

Precisão:

• Líquidos: ± 0,75% da leitura (depende do número de Reynolds).
• Gases/vapor: ±1,0% da leitura (depende da velocidade de fluxo).

Sinais de saída:Saída analógica, saída de contato do transistor (disponível saída simultânea).

• Tipo padrão:Ideal para grandes gamas de fluxo em caldeiras, processamento químico e sistemas de serviços públicos.
• Tipo de furo reduzido:Adequado para linhas de abastecimento de vapor, sistemas de fluxo variável sazonal e processos de baixo fluxo na fabricação de têxteis, alimentos e materiais de construção.
• Combinação de múltiplas variáveis:Permite a medição directa do caudal de massa do vapor saturado, mesmo a baixos caudais.
