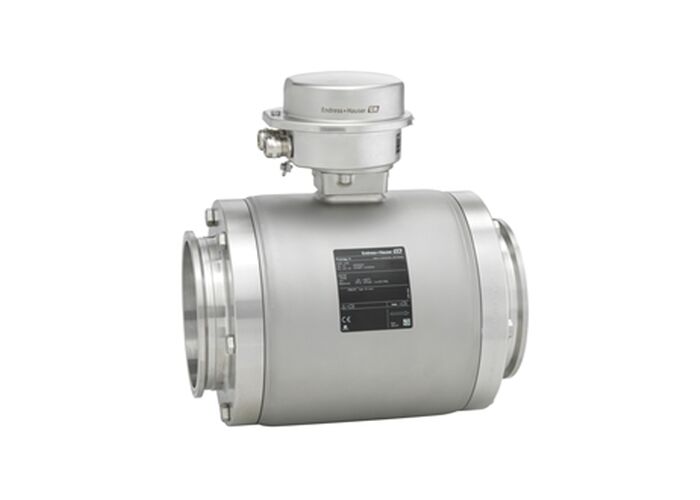

Proline Promag H 100 Medidor de caudal eletromagnético
Especialista em aplicações higiênicas com um transmissor ultra-compacto, medição multivariável de fluxo, temperatura e condutividade.Dedicado a aplicações exigentes nas indústrias de alimentos e bebidas, bem como nas ciências da vida.
Área de aplicação
O Promag H é o sensor preferido para aplicações higiênicas com os mais elevados requisitos nas indústrias de alimentos e bebidas e ciências da vida.O transmissor ultra-compacto oferece um desempenho total na menor pegada e permite a integração do sistema sem problemas, tornando o Promag H 100 a escolha preferida para fabricantes de patins, fabricantes de equipamentos e integradores de sistemas.
Principais benefícios
- Medição multivariável do caudal, da temperatura e da condutividade
- Conceito de instalação flexível - numerosas ligações de processos higiénicos
- Medição do caudal de poupança de energia - sem perda de pressão devido à constrição da secção transversal
- Transmissor de poupança de espaço - funcionalidade completa na menor pegada
- Operação local que economiza tempo sem software e hardware adicionais - servidor web integrado
- Verificação integrada - Tecnologia do batimento cardíaco
- Sem manutenção - sem partes móveis
Especificações técnicas
| Princípio de medição |
Eletromagnético |
| Intervalo de diâmetro nominal |
DN 2 a 150 (1⁄12 a 6) |
| Faixa de medição |
00,06 dm3/min a 600 m3/h (0,015 a 2650 gal/min) |
| Erro de medição máximo |
Fluxo de volume (padrão): ±0,5% o.r. ± 1 mm/s (0,04 polegadas/s)
Fluxo de volume (opcional): ±0,2% o.r. ± 2 mm/s (0,08 in/s) |
| Intervalo de temperatura média |
-20 a +150 °C (-4 a +302 °F) |
| Intervalo de temperatura ambiente |
-40 a +60 °C (-40 a +140 °F) |
| Pressão de processo máxima |
PN 40, classe 150, 20K |
| Grau de proteção |
Padrão: IP66/67, caixa tipo 4X
Opção: IP69 |
Variaveis medidos
Fluxo de volume, temperatura, condutividade, fluxo de massa, fluxo de volume corrigido, condutividade corrigida
Materiais molhados
- O que é?PFA
Eletrodos:1.4435 (316L); liga C22, 2.4602 (UNS N06022); Tântalo; Platina
Conexões de processo:aço inoxidável, 1.4404 (F316L); PVDF; mancha adesiva de PVC
Sementes:Fecho de anel O (EPDM, FKM, Kalrez), fecho moldado asséptico (EPDM, FKM, silicone)
Anéis de aterramento:aço inoxidável, 1,4435 (316L); liga C22, 2,4602 (UNS N06022); tântalo
Características do dispositivo
Características do sensor
- Conceito de instalação flexível - numerosas ligações de processos higiénicos
- Medição do caudal de poupança de energia - sem perda de pressão devido à constrição da secção transversal
- Sem manutenção - sem partes móveis
- Medição integrada da temperatura
- Casas de sensores de aço inoxidável (3-A, EHEDG)
- Materiais úmidos CIP, SIP limpáveis
Características do transmissor
- Transmissor de poupança de espaço - funcionalidade completa na menor pegada
- Operação local que economiza tempo sem software e hardware adicionais - servidor web integrado
- Verificação integrada - Tecnologia do batimento cardíaco
- Casa de transmissor robusta e ultra-compacta
- Alto grau de proteção: IP69
- Display local disponível
Autorizações e certificações
Área perigosa:ATEX, IECEx, cCSAus, INMETRO, EAC
Segurança do produto:CE, C-tick
Metrologia:Calibração realizada em instalações de calibração acreditadas (conforme ISO/CEI 17025)
Marinha:Aprovação LR, aprovação DNV, aprovação ABS, aprovação BV
Pressão:PED, CRN
Materiais:3.1 material
Higiénico:EHEDG, 3-A, revestimento e vedações conforme FDA, cGMP
