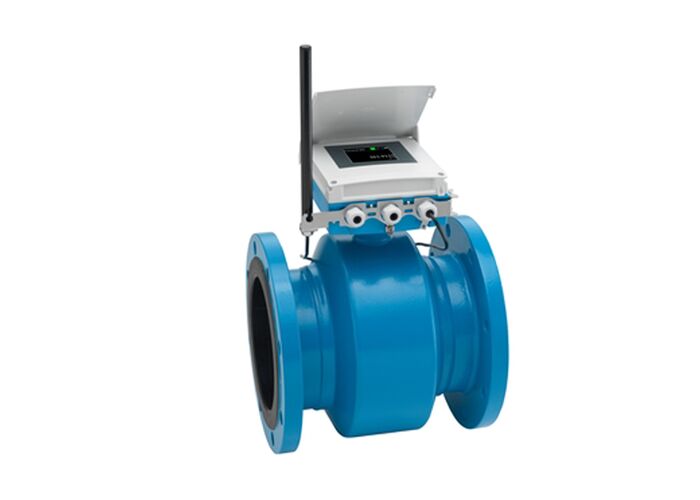

Proline Promag W 800 Medidor de caudal eletromagnético
Medidor de caudal a bateria com proteção contra corrosão da norma EN ISO 12944 e modo inteligente de eficiência energética.Sensor certificado para as aplicações de água e águas residuais mais exigentes.
Área de aplicação
O Promag W 800 é ideal para aplicações fora da rede na indústria da água, permitindo uma medição fiável do caudal em instalações subterrâneas diretas ou em ambientes subaquáticos.O transmissor a bateria permite a transmissão mundial dos dados medidos sem fornecimento de energia adicionalA tecnologia Heartbeat garante a fiabilidade da medição e a verificação da conformidade.
Principais benefícios
- Magímetro a bateria de longa duração com integração e comunicação de sistemas seguros
- Proteção contra corrosão para instalações subterrâneas ou utilização permanente submarina
- Engenharia flexível - sensores com ligações de processo fixas ou de articulação
- Melhoria da disponibilidade das instalações - sensores conformes com os requisitos específicos do setor
- Armazenamento e transmissão seguros de dados - comunicação criptografada em todo o mundo através de uma rede móvel
- Compatível comissionamento e operação - acesso ao dispositivo via Bluetooth usando o intuitivo aplicativo SmartBlue
- Verificação integrada - Tecnologia do batimento cardíaco
Especificações técnicas
Princípio de medição
Eletromagnético
Intervalo de diâmetro nominal
DN 25 a 900 (1 a 36")
Variaveis medidos
Fluxo de volume
| Especificações |
Valor |
| Erro de medição máximo |
Fluxo de volume: ±0,5 % o.r. ± 2 mm/s (±0,5 % o.r. ± 0,08 in/s) |
| Faixa de medição |
9 dm3/min a 22500 m3/h (2,5 a 100000 gal/min) |
| Pressão de processo máxima |
PN 40, classe 300, 20K |
Intervalos de temperatura
| Material de revestimento |
Intervalo de temperatura |
| Borracha dura |
0 a +70 °C (+32 a +158 °F) |
| Poliuretano |
-20 a +50 °C (-4 a +122 °F) |
| PTFE |
-20 a 70 °C (-4 a +158 °F) |
| Ambiente (Flanca de aço carbono) |
-10 a +60 °C (14 a +140 °F) |
| Ambiente (Flanca de aço inoxidável) |
-40 a +60 °C (-40 a +140 °F) |
Materiais molhados
- O que é?Poliuretano; PTFE; borracha dura
Eletrodos:1.4435 (316L); liga C22, 2.4602 (UNS N06022)
Materiais de construção
Revestimento do sensor:DN 25 a 300 (1 a 12 "): AlSi10Mg, revestido; DN 350 a 900 (14 a 36 "): Aço carbono com verniz protetor
Casa do transmissor:Policarbonato
Características
Características do sensor
- Função segura e fiável a longo prazo - sensor robusto e completamente soldado
- Medição do caudal de poupança de energia - sem perda de pressão devido à constrição da secção transversal
- Sem manutenção - sem partes móveis
- Autorizações internacionais de água potável
- Grau de proteção IP68 (camarote do tipo 6P)
Características do transmissor
- Armazenamento e transmissão seguros de dados - comunicação criptografada em todo o mundo através de uma rede móvel
- Compatível comissionamento e operação - acesso ao dispositivo via Bluetooth usando o intuitivo aplicativo SmartBlue
- Verificação integrada - Tecnologia do batimento cardíaco
- Com um diâmetro superior ou igual a 50 mm
- Duração da bateria até 15 anos
- Os intervalos de medição podem ser adaptados individualmente
Detalhes técnicos
Grau de proteção
Versão compacta: caixa IP66/67, tipo 4X e caixa IP68, tipo 6P
Versão à distância do sensor (padrão): IP66/67, gabinete tipo 4X
Versão remota do sensor (opcional): IP68, gabinete tipo 6P, com verniz protetor, em conformidade com a norma EN ISO 12944 C5-M/Im1/Im2/Im3
Exibição/Operação
Display retroiluminado de 4 linhas com controlo táctil (operação a partir de fora).
Comunicação e E/S
| Tipo |
Especificações |
| Produtos |
3x Saída de pulso/interruptor (passivo); Modbus RS485 |
| Input |
Introdução de estado |
| Comunicação digital |
M1 LTE Cat; NB1 LTE Cat; GPRS; EGPRS |
Fornecimento de energia
Internos: baterias de 3,6 V de CC
Externa: AC 85 a 265 V (47 a 63 Hz) / DC 19 a 30 V
Autorizações e certificações
Área perigosa: CSA, GP
Segurança do produto: Marcação CE, Marcação EAC, Marcação UKCA
Metrologia: Calibração de acordo com a ISO/CEI 17025, Transferência de custódia MI-001, Tecnologia do batimento cardíaco ISO 9001:2015
Pressão: CRN, PED
Higiénico: homologação de água potável: ACS, KTW-BWGL, NSF 61, WRAS BS 6920
