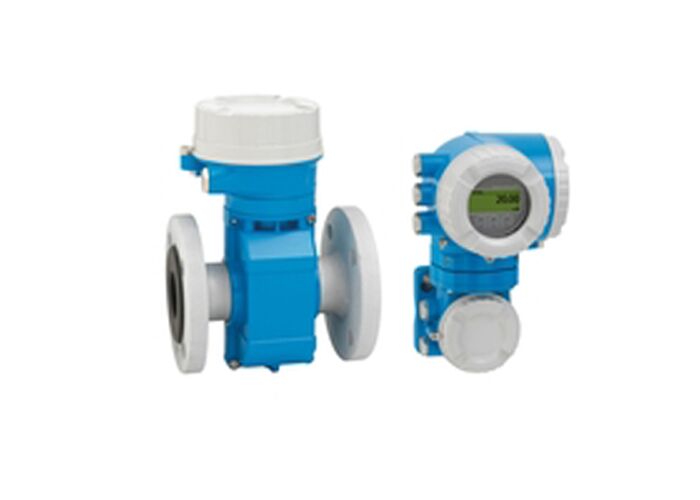

Proline Promag W 500 Medidor de caudal eletromagnético
Especialista em aplicações de água e águas residuais exigentes, como versão remota com até 4 E/S. Medição fiável com precisão constante com 0 x DN de entrada e sem perda de pressão.Para a medição de águas industriais ou municipais e de águas residuais.
Principais especificações
| Princípio de medição |
Eletromagnético |
| Intervalo de diâmetro nominal |
DN 25 a 3000 (1" a 120") |
| Faixa de medição |
0.5 m3/h a 263.000 m3/h (2,5 gal/min a 1.665 Mgal/d) |
| Erro de medição máximo |
Fluxo de volume (padrão): ±0,5% o.r. ± 1 mm/s (0,04 polegadas/s)
Fluxo de volume (opcional): ±0,2% o.r. ± 2 mm/s (0,08 in/s), Flat Spec |
| Pressão de processo máxima |
PN 40, classe 300, 20K |
| Variaveis medidos |
Fluxo de volume, condutividade, fluxo de massa |
Intervalos de temperatura
| Temperatura média |
Revestimento de borracha dura: 0 a +80°C (+32 a +176°F)
Revestimento de poliuretano: -20 a +50°C (-4 a +122°F)
Revestimento em PTFE: -20 a +90°C (-4 a +194°F) |
| Temperatura ambiente |
Flange de aço carbono: -10 a +60°C (+14 a +140°F)
Flange de aço inoxidável: -40 a +60°C (-40 a +140°F) |
Características e benefícios principais
Características do sensor
- Engenharia flexível com ligações de processo fixas ou de articulação
- EN ISO 12944 Protecção contra corrosão para instalações subterrâneas ou subaquáticas
- Cumprir os requisitos específicos do setor para melhorar a disponibilidade das instalações
- Autorizações internacionais de água potável
- Grau de proteção IP68 (camarote do tipo 6P)
Características do transmissor
- Acesso total às informações de processo e diagnóstico com numerosas E/S
- Funcionalidade de E/S livremente configurável reduz a complexidade
- Verificação integrada com tecnologia Heartbeat
- Versão remota com até 4 E/S
- Exibição retroiluminada com controlo táctil e acesso WLAN
- Cabo padrão entre sensor e transmissor
Benefícios operacionais
- Medição fiável com precisão constante com 0 x DN de entrada e sem perda de pressão
- Princípio de medição bidirecional independente da pressão, densidade, temperatura e viscosidade
- Projetado para zonas perigosas e condições adversas
Especificações técnicas
Materiais molhados
Materiais de revestimento: borracha dura, poliuretano, PTFE
Eletrodos: 1.4435 (316L); liga C22, 2.4602 (UNS N06022); Tântalo
Materiais para habitação
Capela do sensor: AlSi10Mg (revestida), aço carbono (verniz protetor)
Capela do transmissor: AlSi10Mg (revestido), 1.4409 (CF3M), policarbonato
Input e Output
4 saídas: 4-20 mA HART, 4-20 mA, Pulso/frequência/interruptor, Duplo pulso, Relé
Entrada: entrada de estado, entrada de 4 a 20 mA
Comunicação digital
HART, PROFIBUS DP/PA, FOUNDATION Fieldbus, Modbus RS485/TCP, PROFINET, Ethernet/IP, OPC-UA
Fornecimento de energia
DC 24 V, AC 100-230 V, AC 100-230 V / DC 24 V (área não perigosa)
Autorizações e certificações
ATEX
IECEx
cCSAus
INMETRO
NEPSI
EAC
CE
C-tick
Segurança funcional CEI 61508
ISO/CEI 17025
LR
DNV
ABS
BV
Número CRN
ACS
KTW-BWGL
NSF 61
WRAS BS 6920
