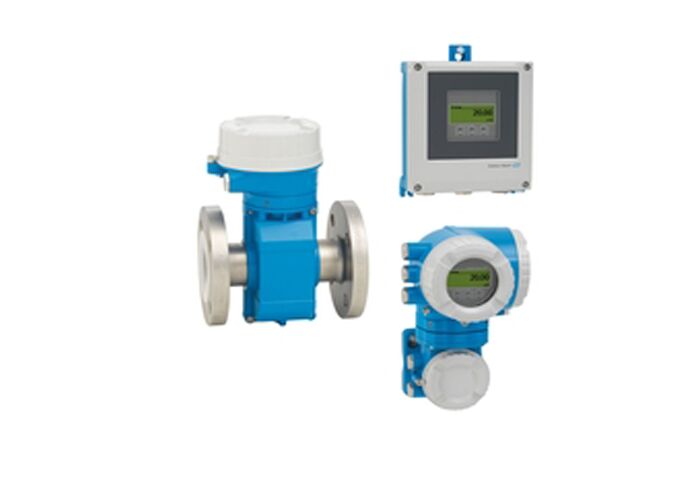

Proline Promag P 500 Medidor de caudal eletromagnético
Medidor de caudal de alta temperatura para aplicações de processo como versão remota com até 4 E/S.
Dedicado a aplicações químicas e de processo com líquidos corrosivos e altas temperaturas médias.
Área de aplicação
O Promag P é concebido para aplicações químicas e de processo com líquidos corrosivos e temperaturas médias mais elevadas.
Com o seu inovador transmissor remoto, o Promag P 500 maximiza a flexibilidade da instalação e a segurança operacional.
A tecnologia Heartbeat permite a conformidade e a segurança dos processos em todos os momentos.
Princípio de medição
Eletromagnético - O princípio de medição bidirecional é praticamente independente da pressão,
densidade, temperatura e viscosidade.
Principais benefícios
- Diversas aplicações com uma grande variedade de materiais molhados
- Medição do caudal de economia de energia sem perda de pressão devido à constrição da secção transversal
- Função sem manutenção sem partes móveis
- Acesso completo às informações de processo e diagnóstico com numerosas E/S e Ethernet livremente combináveis
- Redução da complexidade e da variedade através de funcionalidades de E/S livremente configuráveis
- Verificação integrada através da tecnologia Heartbeat
Especificações técnicas
| Intervalo de diâmetro nominal |
DN 15 a 600 (1⁄2 a 24") |
| Erro de medição máximo |
Fluxo de volume (padrão): ±0,5% o.r. ± 1 mm/s (0,04 polegadas/s)
Fluxo de volume (opcional): ±0,2% o.r. ± 2 mm/s (0,08 polegadas/s), Flat Spec |
| Faixa de medição |
4 dm3/min a 9600 m3/h (1 gal/min a 44 000 gal/min) |
| Pressão de processo máxima |
PN 40, classe 300, 20K |
Intervalos de temperatura
| Temperatura média |
Revestimento PFA: -20 a +150 °C (-4 a +302 °F)
Revestimento PFA de alta temperatura: -20 a +180 °C (-4 a +356 °F)
Revestimento em PTFE: -40 a +130 °C (-40 a +266 °F) |
| Temperatura ambiente |
Flange de aço carbono: -10 a +60 °C (+14 a +140 °F)
Flange de aço inoxidável: -40 a +60 °C (-40 a +140 °F) |
Materiais molhados
- O que é?PFA; PTFE
Eletrodos:1.4435 (316L); liga C22, 2.4602 (UNS N06022);
Tântalo; Platina; Titânio; Duplex 1.4462 (UNS S31803)
Características do dispositivo
Características do sensor:
- Diâmetro nominal máximo: DN 600 (24")
- Todas as homologações Ex comuns
- Forro de PTFE ou PFA
Características do transmissor:
- Versão remota com até 4 E/S
- Exibição retroiluminada com controlo táctil e acesso WLAN
- Cabo padrão entre sensor e transmissor
Input e Output
| Produtos |
4-20 mA HART (ativo/passivo)
4-20 mA WirelessHART
4-20 mA (ativo/passivo)
Saída de pulso/frequência/interruptor (ativa/pasiva)
Saída de pulso duplo (ativa/pasiva)
Saída do relé |
| Input |
Entrada de estado, entrada de 4-20 mA |
Comunicação digital
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus TCP através de Ethernet-APL, PROFINET, PROFINET através de Ethernet-APL
Ethernet/IP, OPC-UA
Autorizações e certificações
Área perigosa:ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC; JPN, UK Ex, KC
Segurança do produto:Marcação CE, marcação C, marcação EAC
Segurança funcional:IEC 61508, aplicável em conformidade com a IEC 61511
Marinha:Aprovações LR, DNV, ABS, BV
Pressão:PED, CRN
Higiénico:ACS, NSF 61, WRAS
