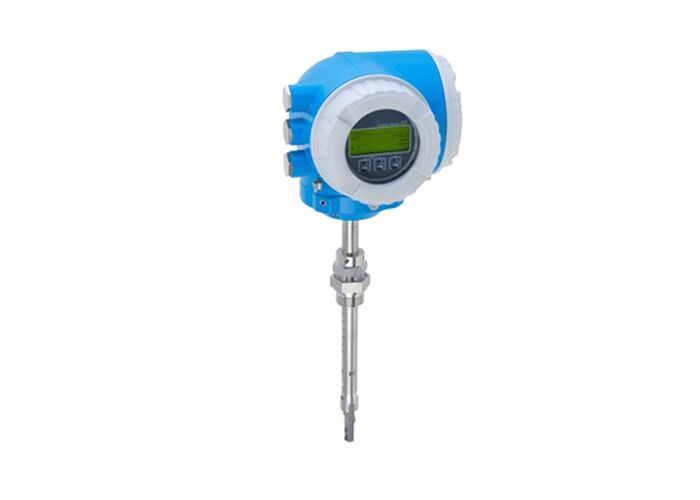

Prolina t-massa I 300 Massometro de fluxo térmico
Fluxímetro de inserção com estabilidade a longo prazo e um transmissor compacto e facilmente acessível.Para a medição de gases de utilidade pública e de processos em tubulações circulares ou canalizações retangulares.
Características e benefícios principais
Vantagens dos sensores
- Precisão e repetibilidade de medição de qualidade superior para um elevado controlo do processo
- Monitorização fiável com detecção de perturbações do processo e fluxo reverso
- Instalação flexível adequada para grandes dimensões (DN 80 a 1500)
- Medição bidirecional com alto desempenho
- Sensor sem deriva patenteado com certificação SIL 2
Capacidades do transmissor
- Acesso pleno à informação relativa aos processos e ao diagnóstico
- Numerosos I/Os e buses de campo livremente combináveis
- Redução da complexidade com funcionalidade de E/S livremente configurável
- Verificação integrada através da tecnologia Heartbeat
- Casa compacta de dois compartimentos com até 3 entradas/saídas
- Exibição retroiluminada com controlo táctil e acesso WLAN
- Opção de exibição remota disponível
Especificações técnicas
Princípio de medição
Termal
Intervalo de diâmetro nominal
DN 80 a 1500 (3" a 60")
Erro de medição máximo
Gás: 1,0% o.r. (10-100% o.f.s.), 0,1% o.f.s. (1-10% o.f.s.)
Faixa de medição
20 a 733,501 kg/h (44 a 1,669,340 lb/h)
Temperatura média
-40°C a +180°C (-40°F a +356°F)
Pressão de processo máxima
-0,5 a 20 bar_g (-7,25 a 290 psi_g)
Temperatura ambiente
-40°C a 60°C (-40°F a 140°F)
Grau de proteção
IP66/67, gabinete tipo 4X
Variaveis medidos
Fluxo de massa, temperatura, fluxo de volume padrão, fluxo de volume, fornecimento de ar livre, velocidade, fluxo de calor, fluxo de energia, densidade
Materiais molhados
Conexões do tubo de inserção e do processo
Aço inoxidável, 1.4404 (316/316L)
Elementos sensores
Unidireccional: aço inoxidável 1.4404, liga C22 2.4602
Bi-direcional: aço inoxidável 1.4404
Detecção de fluxo inverso: aço inoxidável 1.4404
Componentes de vedação
Anéis de fixação: PEEK, PVDF, 1.4404
Selo de anel plano: EPDM, FKM
Eletrodomésticos e Comunicações
Fornecimento de energia
DC 24V ou AC 100-240V
Produtos
3 saídas: 4-20 mA HART, 4-20 mA, Pulso/Frequência/Comutador, Relé
Input
Entrada de estado, entrada de 4-20 mA
Comunicação digital
HART, Modbus RS485
Exibição/Operação
Display retroiluminado de 4 linhas com controlo táctil, disponível
Casa do transmissor
Alumínio (AlSi10Mg, revestido) ou policarbonato
Certificações e aprovações
Área perigosa:ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC
Segurança do produto:CE, C-tick
Segurança funcional:IEC 61508, aplicável em conformidade com a IEC 61511
Metrologia:Calibração ISO/IEC 17025, Tecnologia do Batimento Cardíaco em conformidade com a norma ISO 9001:2015
Pressão:Número CRN
Materiais:3.1 Certificado de material, NACE MR0175/MR0103
