Lugar de origem: | China |
Marca: | Kacise |
Número do modelo: | KUS630 |
Quantidade de ordem mínima: | 1 |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 15*15*10cm, 0.5kg |
Tempo de entrega: | 5-8 dias úteis |
Termos de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Habilidade da fonte: | 100+ |
Variar: | 10m/12m/15m/20/30m | Resultado: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Fonte de energia: | 3.3-24 V | Corrente de trabalho: | ≤45mA |
Compensação de temperatura: | Sim | Temperatura de trabalho: | -25… 70℃ (248… 343K) |
Aula de proteção: | IP68 | Material da casca: | PVDF |
Precisão de Medição: | ≤1% |

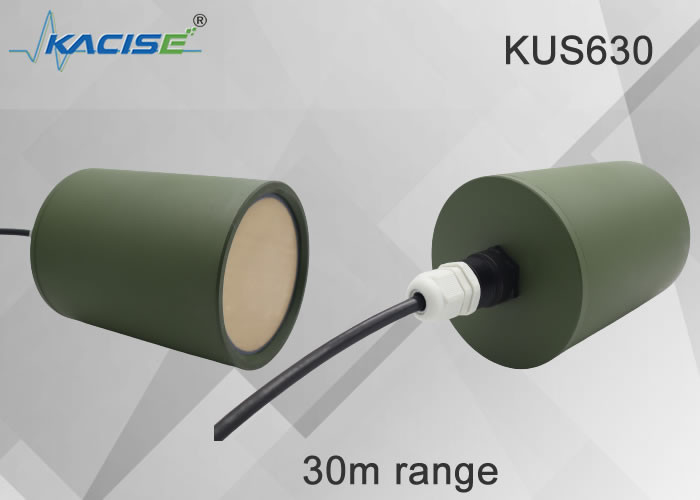

Medidor de nível ultrassônico da série KUS630
1.Características
2. Descrição do produto
É um instrumento de medição sem contato que usa o princípio de funcionamento da medição de distância ultrassônica e usa a diferença de tempo entre a emissão ultrassônica, a reflexão do objeto e a recepção do eco para medir a distância medida.
O uso de métodos avançados de detecção ultrassônica não causa alarmes falsos devido a mudanças ambientais externas ou interferências como métodos de detecção por infravermelho e micro-ondas.
A distância do alarme pode ser definida de forma flexível.Quando o veículo estiver no local e a distância medida for menor que a distância predefinida, um sinal luminoso de LED será gerado e as informações de chegada do veículo serão enviadas ao controlador por meio da interface RS-485.
Ao medir a distância do nível do material, ele não toca o objeto medido e não possui partes móveis.É fácil de instalar e depurar, fácil de reparar e manter e possui alta precisão de medição.O consumo de energia do detector é extremamente baixo e a interface de saída RS485 é adotada.A interface é simples, segura, confiável e estável, e é adequada para desenvolvimento secundário.
Ele pode detectar com segurança se o veículo está na vaga de estacionamento e possui funções de detecção antifalsa, como impedir a detecção falsa de vagas de estacionamento adjacentes, detecção falsa de pessoas em vagas de estacionamento, detecção falsa de obstáculos, etc.
Desenvolvimento totalmente independente, com todos os direitos de propriedade intelectual e tecnologia de produção, para fornecer garantia de bom serviço técnico, alta qualidade e baixo preço.
3. Dimensões
A unidade no diagrama é mm
4. Conexões elétricas e definições de sinais
Ordem de linha | Ccor | Dfinalização |
1 | Vermelho | O poder é positivo |
2 | Preto | terra de retorno de energia |
3 | Amarelo | Saída analógica, saída de tensão, saída do interruptor de saída de corrente |
4 | Azul | RS485 A+ ou uart TXD |
5 | Verde | RS485 B- ou uart RXD |
Cor do cabo | Ordem de linha | Descrever | Observação |
vermelho | 1 | distribuído por | Entrada de tensão ampla de 3,3V-30V |
Preto | 2 | GND | |
amarelo | 3 | Alternar saída | Terminal do interruptor, capacidade de carga 1A 60V, suporta até duas saídas do interruptor com lógica independente, os dois terminais são os dois contatos do interruptor, não distinguem entre pólos positivos e negativos e podem ser conectados à vontade. |
Branco | 4 | Alternar saída | |
Castanho | 4 | RS485A+ | |
verde | 5 | RS485B- |
5. Descrição do parâmetro
Mmodelo:KUS630 | |
Faixa de medição |
0,8m... 30m |
Ponto cego |
0 ... 0,6m (a área de trabalho instável está dentro de 0,6m, não é recomendado trabalhar nesta faixa);a versão mínima de área cega de 0,3 m pode ser alcançada, o que precisa ser personalizado. |
Tensão de alimentação | 3,3 ... 24 V CC, ondulação 10 %SS |
corrente de trabalho |
≤ 45 mA (velocidade de medição mais rápida) Versão de baixo consumo de energia, o consumo de energia do sono é inferior a 0,3mA, o consumo de energia de envio é de 20mA (menos de 2ms) e o consumo de energia de recebimento não é superior a 8mA (menos de 150ms) |
Sinal de saída |
1:Saída analógica programável 0-10V. 2: saída RS485. 3: saída serial Uart Saída 4:4-20mA 5: Mude a saída |
Precisão da medição | ≤1% |
Compensação de temperatura | sim |
condições de trabalho
Temperatura de trabalho | -25…70℃(248...343K) |
Temperatura de armazenamento | -40…85℃(233...358K) |
outras instruções
Conexão elétrica | Cabo de 5 núcleos (saída analógica), cabo de 6 núcleos (saída de comutação); |
Aula de proteção | IP68 |
Material da casca | PVDF/PTFE |
6.Ocasiões aplicáveis:
Bueiros, tanques de água de fábrica, tanques, engenharia municipal, água encanada, tratamento de esgoto, conservação de água e energia hidrelétrica, ferro e aço, minas de carvão, eletricidade, petroquímica, rios e lagos urbanos, indústrias de transporte e processamento de alimentos.
7. Informações sobre pedidos
KUS | Mmodelo | Osaída | Rraiva | Descrever |
630 | Personalização de suporte | |||
Personalizado | ||||
0-10V | Saída analógica 0-10V | |||
0-5V | Saída analógica 0-5V | |||
0-3V | Saída analógica 0-3V | |||
4-20mA | Saída analógica de 4-20mA | |||
SO | Alternar saída | |||
Uart | Protocolo MODBUS RTU de saída serial Uart | |||
RS485 | Protocolo MODBUS RTU de saída RS485 | |||
XXX mm |
XXX mm significa a distância máxima de medição (padrão 1000mm) |
|||
KUS | 630 | RS485 | 10000mm |
8. Parâmetros que você precisa saber
1. O tipo de meio a ser medido (líquido ou sólido, nome específico, água limpa, esgoto, lama, gasolina, diesel, tolueno, dióxido de enxofre, etc.) Se for líquido, se há vapor, névoa, espuma, ondas, agitando, objetos flutuantes na superfície líquida;se sólido, se há poeira.
2. A temperatura e a pressão do meio.
3. A corrosividade do meio.Se for colocado em uma jarra, é necessário saber se o material da jarra possui revestimento anticorrosivo.
4. A faixa de medição é de alguns metros e o ponto cego é necessário.
5. Ambiente de trabalho: como piscinas abertas, piscinas com tampas, tanques horizontais, tanques verticais, tanques esféricos, se o tanque está à pressão atmosférica, etc.
6. Tensão de trabalho: 24VDC, opcional 220VAC pode ser personalizado 12VDC/9VDC alimentação comum.
7. Sinal de saída: corrente de 4~20mA 485/0-3V, saída de tensão de 0-5V/saída de relé.
9. Forma do equipamento: se precisa ter display;peça única ou tipo split.
9.Mais aplicativos
