Descrição do produto

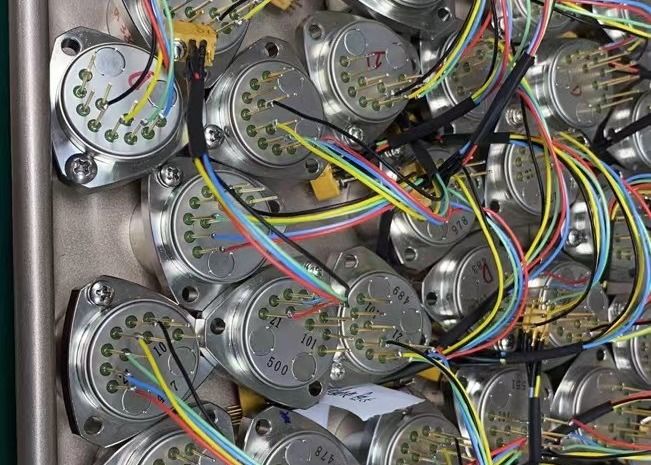

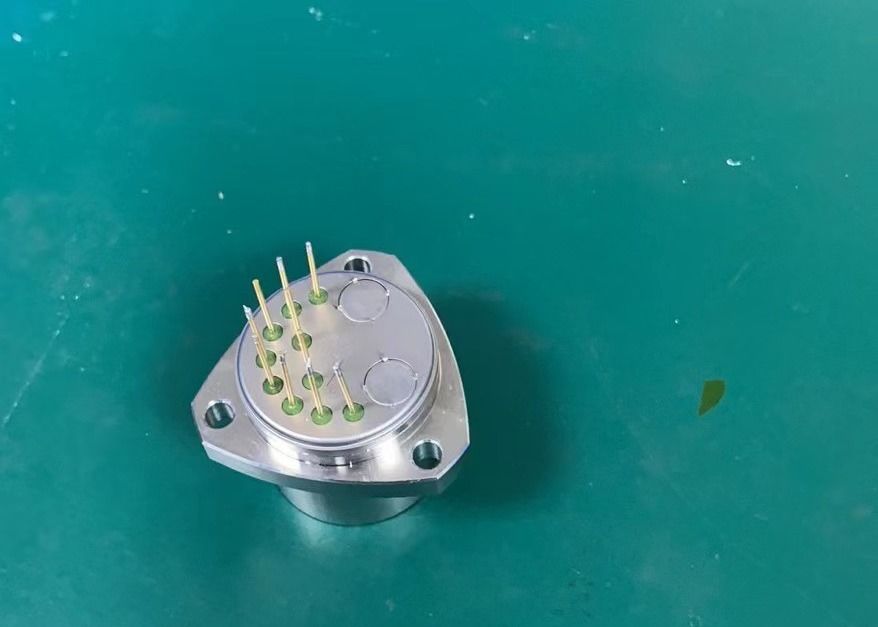

O acelerômetro flexível de quartzo da série KSJB5 é um sensor de média precisão com um design compacto exclusivo. Ele se destaca por sua excelente estabilidade a longo prazo, repetibilidade, desempenho de resposta dinâmica, robusta resistência a choques vibratórios e alta confiabilidade. Este sensor versátil é ideal para testes estáticos e dinâmicos e serve como sensor padrão de vibração e inclinação.
Este produto apresenta um design estrutural diferenciado e utiliza um circuito especializado. A corrente de saída do produto mantém uma relação linear com a força ou aceleração aplicada. Os usuários podem obter resultados de alta precisão selecionando a resistência de amostragem apropriada por meio de cálculo. Além disso, oferece a conveniência de um sensor de temperatura integrado, permitindo aos usuários compensar valores de deslocamento e fatores de escala, minimizando efetivamente a influência da temperatura ambiente com base em seus requisitos específicos.
1. Tamanho do contorno e definição do pino do JB5-A
2. Tamanho do contorno e definição do pino do JB5-B
3. Tamanho do contorno e definição do pino do JB5-C
Definição do pino:
- Saída de sinal
- ar
- potência -15V
- potência +15V
- terra de energia e sinal
- 6, 7, 8, vazio
- -9V ou pt1000
- +9V ou pt1000
Parâmetros Técnicos
| Número |
Parâmetros |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Escopo |
±50g |
±50g |
±50g |
| 2 |
taxa de resolução |
<5µg |
<5µg |
<5µg |
| 3 |
valor de desvio K0/K1 |
<5mg |
<7mg |
<10mg |
| 4 |
fator de escala K1 |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
1,1~1,3 mA/g |
| 5 |
Coeficiente não linear de segunda ordem K2 |
≤±20μg /g2 |
≤±20μg /g2 |
≤±20μg /g2 |
| 6 |
repetibilidade da síntese do valor do desvio σK0(1σ, um mês) |
<30µg |
<50µg |
<80µg |
| 7 |
Repetibilidade integrada do fator de escala σK1/K1(1σ, um mês) |
<50 ppm |
<80 ppm |
<100 ppm |
| 8 |
Repetibilidade abrangente de coeficientes não lineares K2/K1(1σ, um mês) |
≤±20 μg/g2 |
≤±20 μg/g2 |
≤±20 μg/g2 |
| 9 |
Repetibilidade abrangente de coeficientes não lineares K2/K1(1σ, um mês) |
<20µg/℃ |
<30µg/℃ |
<40µg/℃ |
| 10 |
valor de desvio Coeficiente de temperatura (o valor médio de toda a zona de temperatura) |
<40 ppm |
<50 ppm |
<80 ppm |
| 11 |
Ruído (A resistência de amostragem é 840Ω) |
≤5mv |
≤5mv |
≤5mv |
| 12 |
largura de banda |
>300Hz |
>300 Hz |
>300 Hz |
| 13 |
Erro de retificação de vibração |
<30µg/g2rms (50-500Hz) |
<30µg/g2rms (50-500Hz) |
<30µg/g2rms (50-500Hz) |
| 14 |
Vibração aleatória |
20g@20-2000 Hz |
20g@20-2000 Hz |
20g@20-2000Hz |
| 15 |
batida |
250g 4,5ms |
250g 4,5ms |
250g 4,5ms |
| 16 |
erro de instalação |
<1500µrad |
<1500µrad |
<1500µrad |
| 17 |
Faixa de temperatura operacional |
-55~96°C |
-55~96°C |
-55~96°C |
| 18 |
Fonte de energia |
±13 ~±18V |
±13 ~±18V |
±13 ~±18V |
| 19 |
Consumo atual |
<20 mA |
<20 mA |
<20 mA |
| 20 |
Sensor de temperatura |
Personalizável pelo usuário |
Personalizável pelo usuário |
Personalizável pelo usuário |
| 21 |
peso |
<55g |
<55g |
<55g |
| 22 |
Diâmetro de montagem |
Ф25mm |
Ф25,3mm |
Ф25mm |
| 23 |
Materiais de concha |
Série 300 Aço inoxidável |
Série 300 Aço inoxidável |
Série 300 Aço inoxidável |
Observação:
- O fator de escala é ajustado de acordo com os requisitos do usuário;
- Sensor de temperatura: dividido em AD590, pt1000,18B20,
- Ciclo de teste: dividido em 1 mês, 3 meses, 6 meses, 12 meses, de acordo com as necessidades do usuário para teste;
- Instale de acordo com os requisitos do usuário; As dimensões podem ser ligeiramente ajustadas de acordo com as necessidades do usuário e outros requisitos de teste podem ser realizados de acordo com as necessidades do cliente.
Aplicativos
O Kacise KSJB5 é ideal para controle de movimento e monitoramento da força da gravidade em diversas aplicações. É ideal para detecção de velocidade de movimento e pode ser usado em uma ampla variedade de indústrias, incluindo automotiva, aeroespacial, robótica, manufatura, médica e muito mais. Também é adequado para diferentes ambientes, incluindo aplicações de baixa temperatura, alta temperatura, alta aceleração e vibração. O Kacise KSJB5 é um dispositivo confiável e eficiente que pode ser usado para medir e monitorar com precisão a força e o movimento da gravidade.
Suporte e Serviços
Sensor Acelerômetro fornece suporte técnico e serviços para clientes. Nossa equipe de suporte técnico está disponível 24 horas por dia, 7 dias por semana para responder a qualquer dúvida que você possa ter sobre o sensor do acelerômetro. Fornecemos assistência abrangente para problemas, juntamente com tutoriais e documentação on-line para ajudá-lo a aproveitar ao máximo seu sensor acelerômetro. Também oferecemos atualizações regulares de software para garantir que o sensor do acelerômetro esteja atualizado e pronto para novos recursos ou correções de bugs.
Para um atendimento mais personalizado, oferecemos serviços de instalação e manutenção no local. Nossos técnicos experientes podem ir até seu local para instalar e configurar o dispositivo, bem como fornecer manutenção e suporte contínuos. Também fornecemos suporte remoto, se necessário, o que nos permite diagnosticar e corrigir rapidamente quaisquer problemas remotamente.
No Accelerometer Sensor, a satisfação do cliente é nossa principal prioridade. Nós nos esforçamos para fornecer o melhor suporte técnico e serviços aos nossos clientes, para que eles possam aproveitar ao máximo seu sensor acelerômetro.
Embalagem e Envio
Embalagem e envio de um sensor acelerômetro
- Sensor Acelerômetro
- Manual de instruções
- Inserções de espuma protetora
- Caixa de papelão ondulado forte
- Etiqueta de envio frágil
O Sensor Acelerômetro deve ser embalado com cuidado para garantir que chegue ao seu destino com segurança. Todos os itens devem ser colocados na caixa de papelão ondulado, que deve ser lacrada com segurança. A etiqueta de remessa frágil deve ser aplicada na parte externa da caixa para alertar os manipuladores sobre o conteúdo. A caixa deve então ser enviada por meio de um serviço de correio confiável que ofereça rastreamento e seguro.
