Sensores de distância ultrassônicos UC4

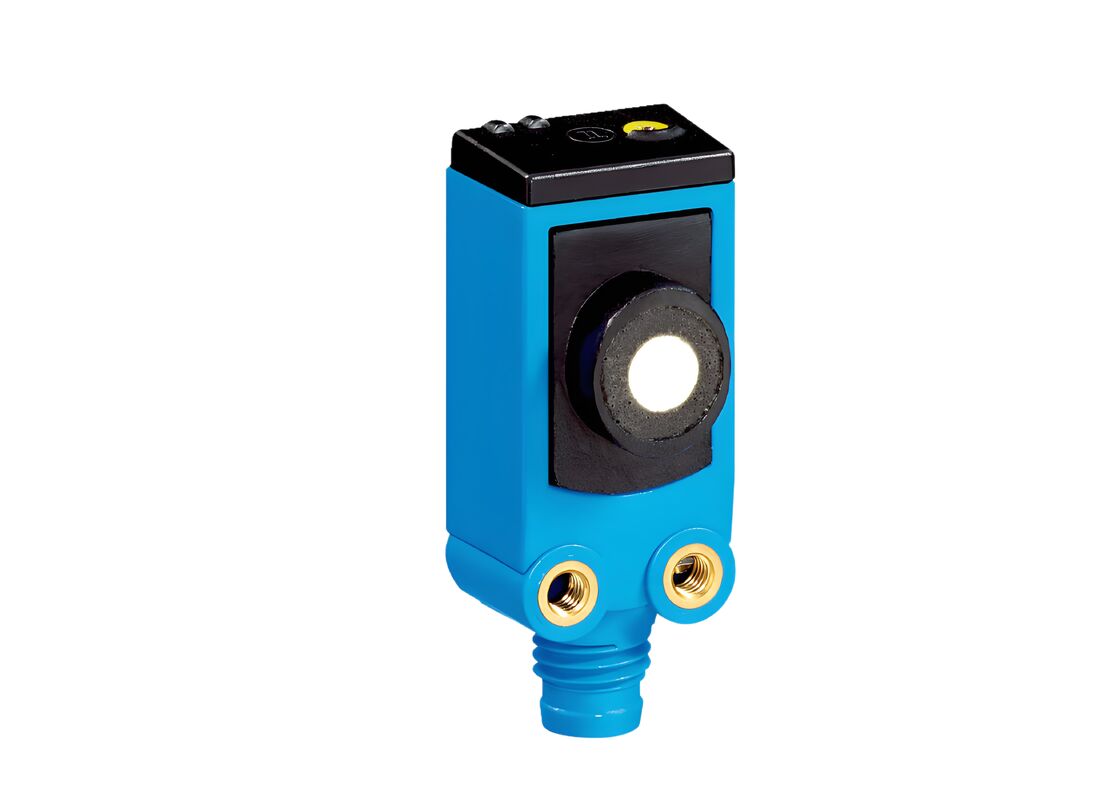

Sensor de distância ultrassônico UC4

sensor transdutor ultrassônico com garantia

sensor UC4 para medição de distância

Marca:

SICK

Número do modelo:

UC4

Contacte-nos

Solicite um orçamento

Detalhes do produto

Faixa limite::

150 mm / 250 mm (dependendo do tipo)

Faixa de operação::

13 mm ... 150 mm ¹ (dependendo do tipo)

Repetibilidade:

±0,15%

Resolução:

≥ 0,1mm

Tempo de saída:

5 ms ... 8 ms (dependendo do tipo)

Destacar:

Sensor de distância ultrassônico UC4

sensor transdutor ultrassônico com garantia

sensor UC4 para medição de distância

Termos de pagamento e envio

PRODUTOS CONEXOS

Interruptores de segurança mecânicos SIRIUS 3SE5, 3SE2

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Sensores de distância ultrassônicos UC4

A família de sensores ultrassônicos UC4 combina tecnologia ultrassônica de última geração em um invólucro em miniatura. Com funcionalidade confiável mesmo em condições operacionais difíceis, o UC4 é uma verdadeira miniatura versátil quando se trata de tarefas especializadas e exigentes, como detecção de objetos transparentes ou medição de níveis de fluidos e materiais a granel.

Mesmo em situações com altos requisitos de supressão de fundo ou tolerância à contaminação, o UC4 com saída chaveada, analógica ou push-pull com IO-Link provou ser a escolha ideal. O portfólio inclui variantes com maior frequência de comutação para aplicações extremamente rápidas.

Principais benefícios

A mini caixa permite uma integração rápida e fácil, mesmo nos espaços mais confinados
Botão Teach-in para comissionamento rápido e fácil
A compensação de temperatura integrada garante alta precisão de medição em todos os momentos para ótima qualidade do processo
Vários modos de operação proporcionam flexibilidade e soluções de aplicação ideais, que aumentam a confiabilidade e a produtividade
A compatibilidade mecânica total com sensores fotoelétricos permite o uso da tecnologia adequada para cada aplicação sem modificação da máquina
A imunidade do sensor a ambientes opticamente difíceis permite realizar medições precisas mesmo em condições de sujeira, poeira, umidade e neblina

Recursos técnicos

Medição confiável, independentemente da cor do material, transparência, brilho ou luz ambiente
Tecnologia ultrassônica em uma caixa pequena
Detecção, medição e posicionamento com tecnologia ultrassônica
Variantes com saída digital PNP/NPN, saída analógica ou saída push-pull com IO-Link
Botão de aprendizagem
Supressão precisa de fundo
Imune a sujeira, poeira, umidade e neblina

Parâmetros Técnicos

Categoria	Detalhes
Faixa de medição	Faixa de operação: 13 mm ... 150 mm ¹ (dependendo do tipo) Faixa limite: 150 mm / 250 mm (dependendo do tipo)
Resolução	≥ 0,1mm
Repetibilidade	± 0,15%
Tempo de resposta	10ms... 24ms 24 ms²
Tempo de saída	5 ms ... 8 ms (dependendo do tipo)
Frequência de comutação	30 Hz / 100 Hz (dependendo do tipo)
Saída analógica	4 mA ... 20 mA, ≤ 500 Ω ³ / 0 V ... 10 V, ≥ 100.000 Ω
Saída digital	Tipo: PNP / NPN / push-pull: PNP/NPN (dependendo do tipo)
Link IO	✓, IO-Link V1.1
Classificação do gabinete	IP65/IP67
Eixo de envio	Direto
Temperatura ambiente, operação	-25 °C ... +70 °C ⁴

¹ Dependendo do tipo
² 24ms
³ ≤ 500Ω
⁴ -25 °C ... +70 °C

Guia de seleção de modelo

Variante do produto	Parte nº.	Min. faixa de medição	Máx. faixa de medição	Interface de comunicação	Tipo de saída digital	Tipo de saída analógica	Frequência de comutação	Tempo de resposta	Tipo de conexão	Junta parafusada
UC4-1334B	6068454	13mm	150 milímetros	Link IO	empurrar-puxar: PNP/NPN	-	30Hz	24ms	conector macho	M8, 3 pinos
UC4-13346	6054708	20mm	150 milímetros	-	-	Saída atual	-	24ms	conector macho	M8, 3 pinos
UC4-11341	6034667	13mm	100 milímetros	-	PNP	-	30Hz	24ms	conector macho	M8, 3 pinos
UC4-13341	6034669	13mm	150 milímetros	-	PNP	-	30Hz	24ms	conector macho	M8, 3 pinos
UC4-13345S02	6049510	13mm	150 milímetros	-	NPN	-	100Hz	10ms	conector macho	M8, 3 pinos
UC4-11345	6034668	13mm	100 milímetros	-	NPN	-	30Hz	24ms	conector macho	M8, 3 pinos
UC4-1344B	6063575	13mm	150 milímetros	Link IO	empurrar-puxar: PNP/NPN	-	30Hz	24ms	conector macho	M8, 4 pinos
UC4-13347	6054709	20mm	150 milímetros	-	-	saída de tensão	-	24ms	conector macho	M8, 3 pinos
UC4-13345	6034670	13mm	150 milímetros	-	NPN	-	30Hz	24ms	conector macho	M8, 3 pinos
UC4-13341S01	6049509	13mm	150 milímetros	-	PNP	-	100Hz	10ms	conector macho	M8, 3 pinos
UC4-1354B	6063576	13mm	150 milímetros	Link IO	empurrar-puxar: PNP/NPN	-	30Hz	24ms	cabo com conector macho (100 mm)	M8, 3 pinos
