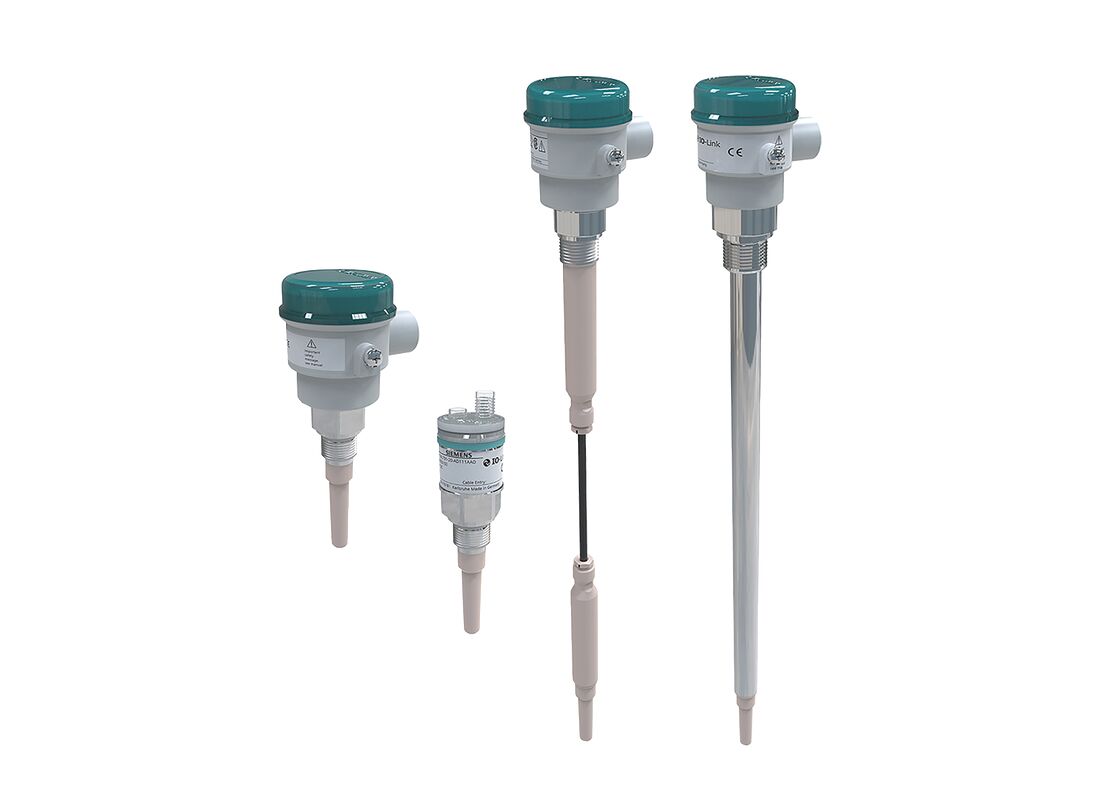

O SITRANS LCS100 é um interruptor de nível pontual versátil projetado para detectar o nível em líquidos, sólidos, lamas, espumas e aplicações de interface. Seu design compacto o torna ideal para espaços confinados, com opções de conexões de processo em plástico ou aço inoxidável e extensões de sonda/cabo flexíveis.
O SITRANS LCS100 oferece comprimentos de inserção flexíveis a partir de 92 mm (3,6 polegadas) e oferece desempenho versátil em várias aplicações em vasos e tubos. Seu design avançado garante um desempenho preciso e repetível do ponto de comutação.
A sonda PPS (PVDF opcional) e os materiais PEEK opcionais oferecem excelente resistência química com uma faixa de temperatura de operação de -40 a +125°C (-40 a +257°F). O design totalmente encapsulado garante confiabilidade em ambientes vibratórios, como tanques agitados. Quando usado com a tampa de proteção SensGuard, o LCS100 é protegido contra cisalhamento, impacto e abrasão em processos exigentes.
Disponível com invólucros de aço inoxidável ou poliéster e opções de conexão de processo em aço inoxidável ou PPS.
| Especificação |
Compacto (7ML701 e 7ML700) |
Estendido (7ML702 e 7ML703) |
| Princípio de Medição |
Detecção de nível capacitiva |
Detecção de nível capacitiva |
| Variável Medida |
Mudança em picoFarad (pF) |
Mudança em picoFarad (pF) |
| Repetibilidade |
2 mm (0,08 polegada) |
2 mm (0,08 polegada) |
| Sinal de Saída |
Saída de alarme: 8/16 mA ou 4...20 mA, loop de 2 fios ou IO-Link, PNP, NPN
Saída de comutação: relé de 4 fios (uso geral) ou transistor (segurança intrínseca)
Modo à prova de falhas: Mín. ou máx.
|
Saída de alarme: 8/16 mA ou 4...20 mA, loop de 2 fios ou IO-Link, PNP, NPN
*IO-Link não disponível com a versão Cabo
Saída de comutação: relé de 4 fios (uso geral) ou transistor (segurança intrínseca)
Modo à prova de falhas: Mín. ou máx.
|
| Condições Ambientais |
Localização: Interna e externa
Temperatura ambiente: -40...+85°C (-40...+185°F)
Temperatura de armazenamento: -40...+80°C (-40...+176°F)
Categoria de instalação: I
Grau de poluição: 4
|
Localização: Interna e externa
Temperatura ambiente: -40...+85°C (-40...+185°F)
Temperatura de armazenamento: -40...+80°C (-40...+176°F)
Categoria de instalação: I
Grau de poluição: 4
|
| Condições do Meio |
Constante dielétrica relativa εr: Mín. 1,5
Temperatura do processo: -40...+125°C (-40...+257°F)
Pressão (vaso): -1...25 bar (363 psi) - Aço inoxidável
-1...10 bar (146 psi) - PPS
|
Constante dielétrica relativa εr: Mín. 1,5
Temperatura do processo: -40...+125°C (-40...+257°F)
Pressão (vaso): -1...25 bar (363 psi) - Extensões de haste
-1...10 bar (146 psi) - Extensões de cabo
|
| Grau de Proteção |
Invólucro Ø65 mm: Tipo 4X/IP68
Invólucro Ø35 mm: Tipo 4X/IP68
Entrada de cabo: ½" NPT ou M20 x 1,5
|
Invólucro Ø65 mm: Tipo 4X/IP68
Entrada de cabo: ½" NPT ou M20 x 1,5
|
| Comprimento do Sensor (Nominal) |
92 mm (3,6 polegadas) |
300...4.000 mm (11,8...157 polegadas) - Versão haste
400...20.000 mm (15,7...787 polegadas) - Versão cabo |
| Material da Conexão do Processo |
Conexão: aço inoxidável 316L ou PPS; Vedação do processo: FKM (FFKM opcional); Sensor: PEEK ou PPS ou PVDF |
Conexão: aço inoxidável 316L ou PPS; Vedação do processo: FKM (FFKM opcional); Sensor: PPS ou PVDF; Extensão: Tubo 316L Cabo: revestido com FEP |
| Conexão (Invólucro 65 mm) |
Bloco de terminais ou M12 x 1 de acordo com IEC 61076-2-101 |
Bloco de terminais ou M12 x 1 de acordo com IEC 61076-2-101 |
| Conexão do Processo |
Rosca: G ½", G ¾", G 1", NPT ¾"; Tri-clamp DN25 (1"), DN40 (1½"), DN50 (2"); DIN 32676 Tipo A e Tipo C; Flange DN 25, 40, 50; ASME 1", 1½", 2" |
Rosca: G ¾", G 1", NPT ¾"; Flange DN 25, 40, 50; ASME 1", 1½", 2"; Adaptadores para G 1½", NPT 1¼", NPT 1½" |
| Fonte de Alimentação |
Padrão:
• 4 fios com relé: 9...33 V CC
• 2 fios com loop de 8/16 ou 4...20 mA: 9...33 V CC
• IO-Link/PNP/NPN: 10...30 V CC
Segurança Intrínseca:
• 2 fios com loop de 8/16 ou 4...20 mA: 10,8...30 V CC
|
Padrão:
• 4 fios com relé: 9...33 V CC
• 2 fios com loop de 8/16 ou 4...20 mA: 9...33 V CC
• IO-Link/PNP/NPN: 10...30 V CC
Segurança Intrínseca:
• 2 fios com loop de 8/16 ou 4...20 mA: 10,8...30 V CC
|
| Certificados e Aprovações |
Uso geral: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Classe I, II, III, Div. 1, Grupos A...G
Proteção contra transbordamento: WHG (Alemanha) VLAREM
|
Uso geral: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Ex ia IIC
ATEX II 1D, 1/2D Ex ia IIIC
IEC Ex ia IIC, IEC Ex ia IIIC
FM/CSA IS Classe I, II, III, Div. 1, Grupos A...G
Proteção contra transbordamento: WHG (Alemanha) VLAREM
|
