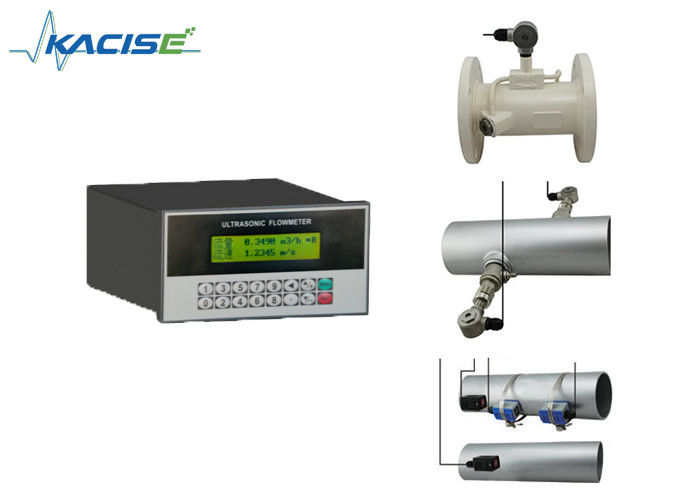

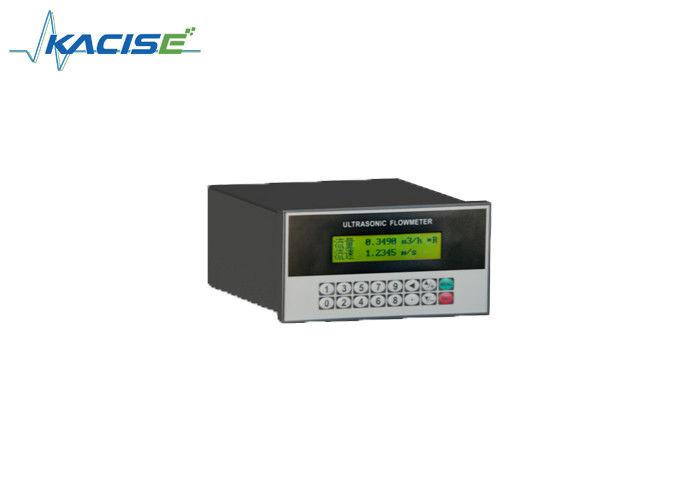

Medidor de fluxo ultra-sônico montado em painel com alimentação dupla RS485

Parte hospedeira

Princípio

Intervalo de tempo ultrassônico

Precisão

±1%

Mostrar

LCD de 2*20 caracteres com luz de fundo, suporta o idioma chinês, inglês e italiano Dimensão do conversor: 170*180*56cm

Saída de sinal

1 saída de 4 ~ 20mA, resistência elétrica 0 ~ 1K, precisão0. 1%

Saída de pulso OCT de 1 via (largura de pulso 6 ~ 1 0 0 0 ms, o padrão é 2 0 0 ms)

Saída de relé de 1 via

Entrada de sinal

Entrada de 3 vias 4 ~ 20ma, precisão de 0,1%, sinal de aquisição como temperatura, pressão e nível de líquido

Conecte o transdutor de temperatura Pt100, pode finalizar a medição de calor/energia

Interface de dados

Isole a interface serial RS485, atualize o software do medidor de vazão por computador, suporte MODBUS, METER-BUS etc.

Cabo

Cabo de par trançado, geralmente, com comprimento inferior a 50 metros;
Selecione a comunicação RS485. A distância de transmissão pode ultrapassar 1000m.

Condição do tubo

Material do tubo

Aço, aço inoxidável, ferro fundido, cobre, tubo de cimento, PVC, alumínio, produto de aço de vidro, forro são permitidos.

Diâmetro do tubo

15~6000mm

Tubo de comprimento reto

A instalação do transdutor deve ser satisfeita: upstream10D, downstream 5D, 30D da bomba.

Médio

Tipo de líquido

Água, água do mar, águas residuais, óleo, produtos químicos (álcool, ácidos, etc.), efluentes de plantas e outros líquidos

Temperatura

-30~160°C

Turbidez

22h, sem tantas bugigangas

Velocidade de fluxo

0~±10 m/s

Ambiente

Temperatura

Anfitrião: -20~60°C; Sensor: -30~160°C

Umidade

Anfitrião: 85% UR; Sensor de fluxo: IP68, menos de 2m debaixo d'água

Fonte de energia

DC8~36V ou AC85~265V(opcional)

Consumo

1,5 W
