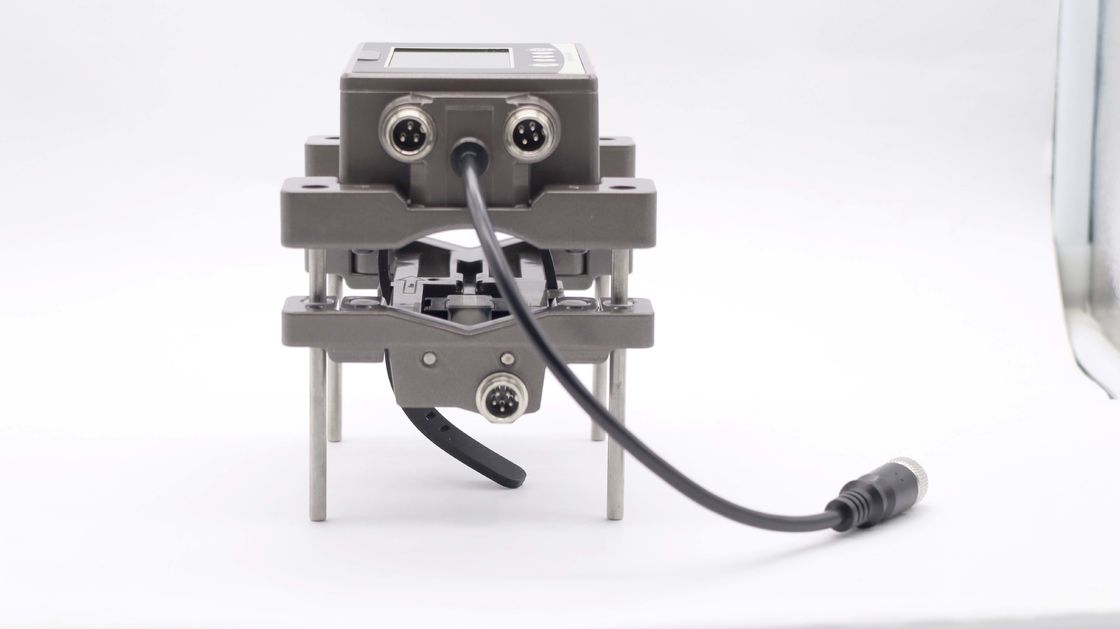

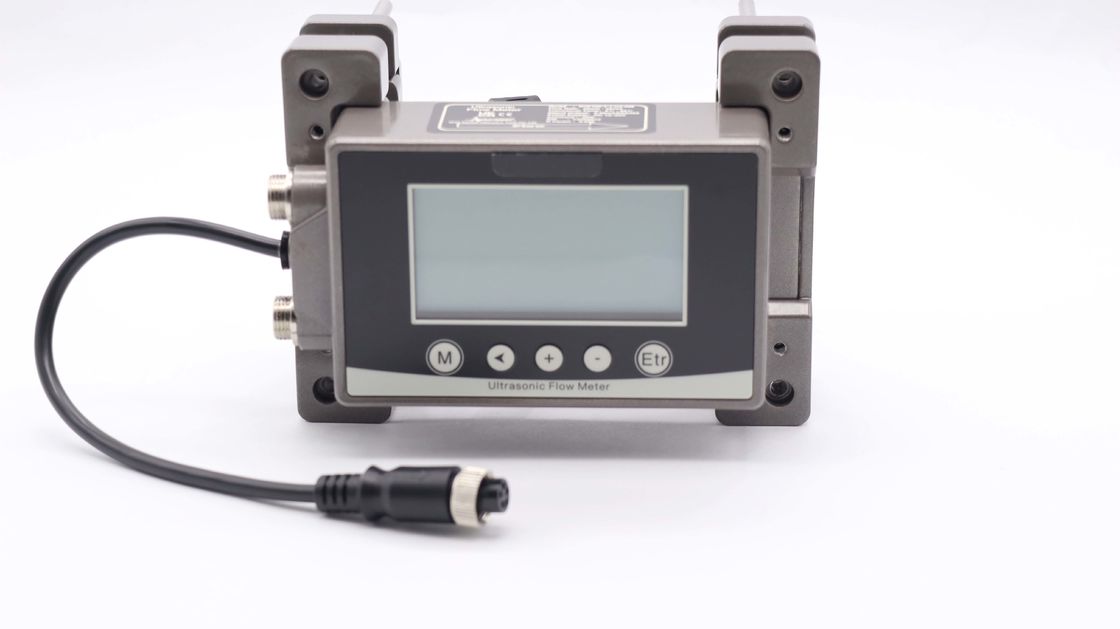

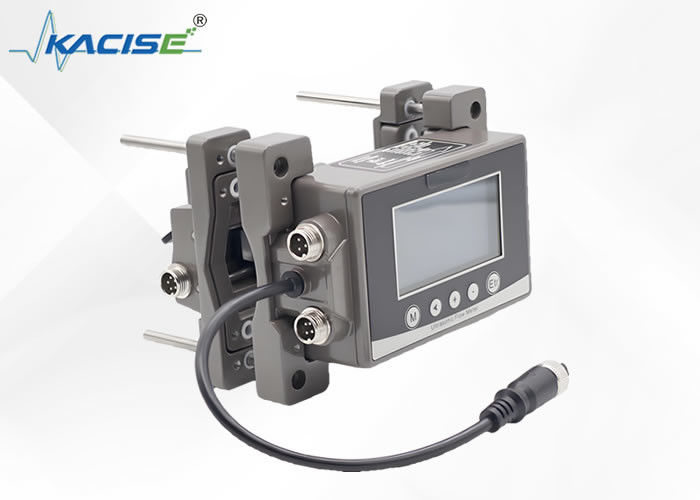

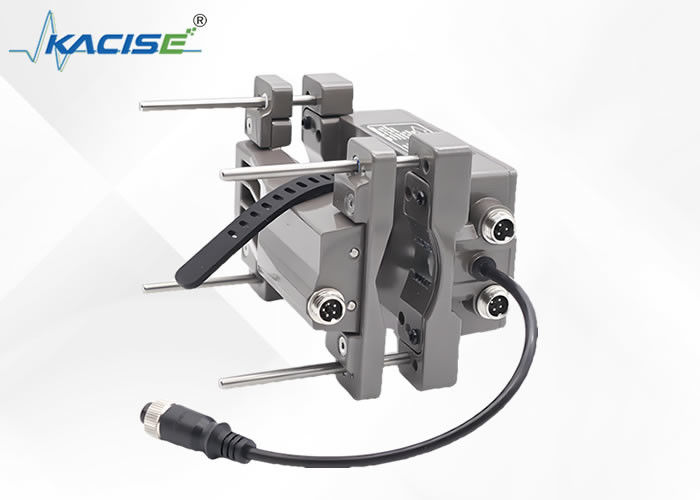

Name: Medidor de fluxo ultrassônico de comunicação Modbus RS485 com design de fixação e LCD retroiluminado 256 * 128
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUF100
Price: 892.00 USD
Availability: InStock

Para casa > produtos > medidor de fluxo ultrassônico >

Medidor de fluxo ultrassônico de comunicação Modbus RS485 com design de fixação e LCD retroiluminado 256 * 128

Medidor de fluxo ultrassónico líquido médio

RS485 Fluxímetro ultrasónico de comunicação

Medidor de fluxo de água por ultra-som

Lugar de origem:

China (continente)

Marca:

Kacise

Certificação:

certificate of explosion-proof, CE

Número do modelo:

KUF100

Contacte-nos

Solicite um orçamento

Detalhes do produto

Temperatura média suportada:

0-75°C

Mediano líquido suportado:

Água ou outros

Limites de fluxo baixos por defeito:

0,1m/s

Método de exibição:

256*128 LCD retroiluminado

Tempo de resposta:

0.5 ~ 60s

Classe de Precisão:

± 2%, até ± 1% após calibração

Período do armazenamento de dados:

300 milissegundos

Conectores de alimentação e de entrada e saída:

M12 aviação

Saída:

4-20mA

Comunicação:

Modbus RS485

Destacar:

Medidor de fluxo ultrassónico líquido médio

RS485 Fluxímetro ultrasónico de comunicação

Medidor de fluxo de água por ultra-som

Termos de pagamento e envio

Quantidade de ordem mínima

1pcs

Detalhes da embalagem

Cada unidade tem uma caixa individual e todas as caixas são embaladas em embalagens padrão ou pedido

Tempo de entrega

5-8 dias úteis

Termos de pagamento

T/T, Western Union, Moneygram

Habilidade da fonte

1000 peças por semana

PRODUTOS CONEXOS

Fluxo prosônico E Fluxo ultrassônico de calor

Obtenha o melhor preço

Fluxo prosónico de prolina G 500 fluxo-métrico ultra-sônico

Obtenha o melhor preço

Fluxo Proline Prosonic E 100 medidor de fluxo ultra-sônico

Obtenha o melhor preço

Fluxo prosônico de prolina B 200 fluxo ultrassónico

Obtenha o melhor preço

Contacte-nos

Contacte agora

Descrição do produto

Modbus RS485 Medidor de fluxo ultrasónico de comunicação para água ou outro meio líquido

Introdução

O medidor de fluxo ultrasônico KUF100 funciona com base no método de diferença de tempo.e usa a diferença no tempo de propagação ultrasônica nas direções a jusante e a montante para calcular a taxa de fluxo, obtendo assim o valor do caudal.A vantagem deste método é que ele pode medir com precisão líquidos que contenham partículas suspensas ou bolhas e não é afetado pela condutividade do fluido.

Características

Instalação simples e operação conveniente. Não há necessidade de quebrar o tubo ou parar por um longo tempo para a construção, e a instalação pode ser facilmente concluída em poucos minutos.
O dispositivo adopta um novo design de fixação sem tocar no meio de medição, evitando assim a perda de pressão e a poluição do meio causada pelos medidores de caudal tradicionais.
Pode ser definido uma variedade de modos, flexíveis e diversos.
Um conjunto de máquinas pode ser utilizado para todos os diâmetros dentro do intervalo de medição e é adequado para vários tubos metálicos e tubos de resina.
O conteúdo do ecrã é diverso e amigável para o homem e a máquina.
Pode ser selecionado como um medidor de frio (calor) ultrasônico para realizar o monitoramento e medição do consumo de energia.

Especificações técnicas

Materiais de tubulação suportados	Tubos de aço inoxidável, ferro, latão, alumínio, PVC, PP, PVDF e outros tubos rígidos de plástico
Mediano líquido suportado	Água ou outros (singles sem partículas sólidas e impurezas)
Temperatura média suportada	0-75°C (sem congelamento na superfície, alta temperatura, versão personalizável)
Limites de fluxo baixo por defeito	0.1m/s
Método de exibição	256*128 LCD retroiluminado
Tempo de resposta	0.5 ~ 60s
Classe de precisão	± 2%, até ± 1% após calibração
Período de armazenamento dos dados	300 milissegundos
Backup de memória	EEPROM (durada de armazenamento de dados: mais de 10 anos, frequência de leitura/gravação de dados: mais de 1 milhão de vezes)
Conectores de alimentação e de entrada e saída	M12 para aviões
Produção	4-20mA
Comunicação	Modbus RS485
Output opcional	OCT (saída de pulso) / um alarme de relé
Fornecimento de energia	10-24V VDC
Energia elétrica	3W
Proteção de circuitos	Protecção contra reversão de potência, protecção contra sobretensões de potência
Proteção de circuitos	Protecção contra curto-circuito de cada saída, proteção contra sobretensão de cada saída
Nível de protecção	IP65
Temperatura ambiente	-10 a 60°C (sem congelamento)
Umidade relativa	35 a 85% RH (não condensante)
Resistência à vibração	10 a 55 Hz, dupla amplitude 1,5 mm, 2 horas cada para eixos XYZ
Resistência ao impacto	100 m/s2 pulso de 16 ms, eixos X, Y, Z 1000 vezes cada
Material do medidor	liga de alumínio, plástico industrial
Comprimento do cabo	2 metros padrão, (PT1000 9 metros padrão)

Intervalo de fluxo

Diâmetro do tubo	Valor máximo do caudal (L/min)
15	60 L/min
20	100 L/min
25	200 L/min
32	300 L/min
40	400 L/min
50	600 L/min
65	1000 L/min

Sugestão: O diâmetro interno da secção de tubo mensurável mais pequena é igual ou superior a 12 mm.

Dimensões

Medidor de fluxo ultrassônico de comunicação Modbus RS485 com design de fixação e LCD retroiluminado 256 * 128 0

DN15-40
Medidor de fluxo ultrassônico de comunicação Modbus RS485 com design de fixação e LCD retroiluminado 256 * 128 1

DN50-65

Medidor de frio (calor) por ultra-som

Medidor de fluxo ultrassônico de comunicação Modbus RS485 com design de fixação e LCD retroiluminado 256 * 128 2

Informações de encomenda

Código	Definição
	Diâmetro do tubo: DN15-DN65mm
	Distância: 0,03 m/s-10 m/s
	Precisão: ± 2% (1% após calibração)
	Meio de medição: água/outro (unicelular sem partículas sólidas e impurezas)
	Fornecimento de energia: 10~24VDC/1A
	Temperatura de funcionamento do sensor: 0-115°C;
	Outros: 2 metros de cabo de série
	Medidor de calor: com um par de sensores de temperatura PT1000; uma extremidade do sensor de temperatura está no medidor e a outra extremidade do cabo é padrão 9m
	Diâmetro do tubo
S	DN15-DN40
T	DN50-DN65
	Tipo de medidor
1	Medidor de caudal ultrasónico
2	Medidor de frio (calor) por ultra-som
	Tipo de sensor
C2	0-65°C
C2U	0-115°C
	Produção(pode escolher dois de quatro)
A	4-20mA
M	Modbus
O	PTU (Frequência)
R	1 Relais
	Comprimento do cabo do sensor de temperatura PT1000
P	Comprimento do cabo do sensor de temperatura na outra extremidade 9 m
P ((15)	Comprimento do cabo do sensor de temperatura na outra extremidade 15 m
P ((25)	Comprimento do cabo do sensor de temperatura na outra extremidade 25 m

Exemplo:

KUF100-S-1-C2-AM

Fluxímetro ultrasónico, faixa DN15-DN40, temperatura 0-65°C, com saída 4-20mA e RS485, comprimento de cabo padrão 2m.

KUF100-S-2-C2U-AM-P

Medidor de frio (quente) ultrasónico, faixa DN15-DN40, temperatura 0-115°C, com saída 4-20mA e RS485, comprimento de cabo padrão 2 m; com um par de sensores de temperatura PT1000;uma extremidade do sensor de temperatura está no medidor, e a outra extremidade do cabo é padrão 9m
Apêndice:KUF100 Grampos no medidor de fluxo ultrasônico...
